前言

Revit是建筑信息模型（BIM）领域最常用的软件之一，用于建筑、结构、暖通、电气等专业的三维建模、协同设计与出图。在2025年，Revit的基本工作流与操作逻辑仍然基于多年的版本演进：以参数化族（Family）、视图与工作共享为核心。本文面向初学者与转行从业者，系统介绍从安装准备到常用命令、插件选择及若干实战案例的完整入门指南，帮助你在项目中快速上手并建立良好的BIM工作习惯。

一、安装与环境准备

1. 系统与硬件建议

- 操作系统：64位Windows（Windows 10/11 专业版或企业版常见）。Revit通常不支持macOS原生运行，需借助虚拟机或远程桌面。

- CPU：多核高频处理器优先，单核主频对建模响应很重要（建议6核或以上，3.0 GHz+）。

- 内存：小型项目16GB可用，推荐32GB或更高以处理大型模型与多软件并行。

- 存储：NVMe SSD用于系统与项目文件，提升打开/保存速度；工作盘建议预留500GB以上。

- 显卡：支持DirectX 11/12的专业卡（NVIDIA Quadro/Tesla）或高性能消费卡（GeForce RTX系列），并安装厂商认证驱动。

- 网络：联机授权、云协作及内容库下载需要稳定网络。

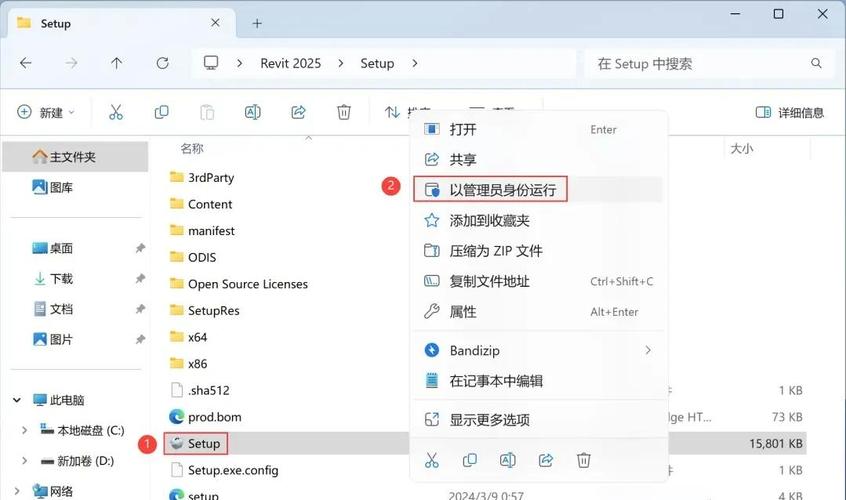

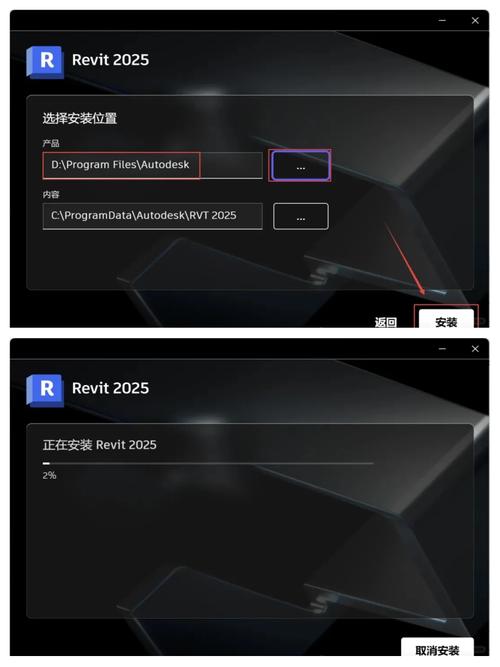

2. 软件安装流程（通用步骤）

- 注册Autodesk账号：访问Autodesk官网注册或使用公司账号登录管理门户。

- 获取安装包：通过Autodesk Account或Autodesk Desktop App下载Revit安装器。也可通过企业契约的部署工具安装。

- 选择组件：安装时可选择安装Revit、内容库（Content Libraries）、Dynamo（内置或外置）等。

- 激活与授权：输入订阅账号或使用网络授权（如果公司使用网络许可）。也可先体验试用版。

- 内容库与模板：安装内容库（族库）并将公司模板（.rte）复制到指定文件夹，确保项目初始设置一致。

- 外部依赖：安装Visual C++、.NET框架等系统组件，必要时安装Navisworks、Recap等配套软件。

3. 企业部署与云协作

- 本地协作：启用工作共享（Worksharing），创建中央模型（Central Model），团队成员获取本地副本（Local）。

- 云协作：使用Autodesk Construction Cloud/BIM Collaborate Pro进行云端协作，减少本地网络问题。

- 数据管理：建立统一的文件夹规范、共享参数文件（.txt）、族库管理策略与模板版本控制。

二、Revit常用命令与界面要素（实操导向）

1. 基本界面与概念

- 项目浏览器（Project Browser）：管理视图、图纸、族、明细表（Schedules）等资源。

- 属性面板（Properties）：显示并编辑所选对象的实例/类型参数。

- 视图控制栏与导航：视图范围、裁切框（Section Box）、细节等级（Detail Level）等。

- 家族（Family）与类型（Type）概念：区分实例参数与类型参数，合理使用以节省模型大小。

2. 常用建模命令（含快捷提示）

- Wall（墙）：绘制墙体并设置结构层次与结构函数。

- Door/Window（门窗）：放置门窗族，调整插入方式与偏移量。

- Component/Family（构件/族）：载入并放置模型族（家具、灯具、设备等）。

- Level/Grid（标高/轴网）：建立项目标高与轴网，是定位与剖面生成基础。

- Floor/Roof（楼板/屋面）：使用边界绘制或通过屋面编辑器创建。

- Roof by Footprint、Roof by Extrusion（屋面两种方式）。

- Stair（楼梯）与Railing（栏杆）：自动生成楼梯和栏杆系统。

- Curtain Wall/Panel（幕墙/幕墙面板）：定义幕墙系与网格系统。

- Model/Text/Tag（模型/注记/标注）：添加注释、标高标注、尺寸标注、房间标注等。

- Dimension（标注）：线性、对齐、连续、基线等标注工具。

- Align（对齐）、Trim/Extend（修剪/延伸）、Split（拆分）、Join Geometry（几何合并）、Unjoin（取消合并）。

- Copy/Move/Rotate/Mirror/Array（复制/移动/旋转/镜像/阵列）。

- Visibility/Graphics（VG或VV）：控制视图显示、类别开关与过滤器。

- View Templates（视图模板）：统一视图属性，便于交付标准化视图。

- Worksets（工作集）：对大型项目进行模型分区与权限管理。

- Link Revit/CAD（链接模型）：链接其他专业Revit文件或DWG作为参照。

- Copy/Monitor（复制/监测）：在多模型协作里监测轴网/标高变化等。

- Schedules（明细表）：创建门窗明细、房间面积表、材料统计等。

- Sheets（图纸集）与Title Block（图框）：将视图放置到图纸进行出图。

- Export IFC/DWG/PDF：输出多种格式，满足施工与交换需要。

- Audit/Purge（审计/清理）：提高模型健康度，清除未使用族与视图。

3. 参数与族管理要点

- 类型参数 vs 实例参数：全局变更使用类型参数，单个元素变更使用实例参数。

- 共享参数（Shared Parameters）：用于跨项目与标注、外部导出（如IFC）的一致性属性。

- 族命名规范：统一命名便于管理与检索。

- 族设计原则：使用参考线/面、合适的约束和参数表达族的可变性，避免过多细节导致性能问题。

三、常用插件与扩展工具（推荐与用途）

1. 可视化与渲染

- Enscape：实时渲染与漫游，实时链接Revit视图，便于设计评审。

- Twinmotion（或Unreal Datasmith）：高质量快速可视化，可导出动画与VR内容。

- V-Ray：用于高质量静帧渲染（摄影级材质、光照）。

2. 脚本与自动化

- Dynamo（内置或更新版）：图形化编程环境，可实现自动化建模、数据提取、批量操作。

- pyRevit：开源扩展集合，提供大量实用脚本（批量重命名、视图管理、参数同步等）。

- RevitLookup：开发级工具，用于查看元素属性与参数，调试脚本。

3. 协同与管理

- Navisworks（Manage/Simulate）：用于多模型合并、碰撞检测与施工仿真（4D/5D）。

- BIM 360 / Autodesk Construction Cloud：云端协作、问题管理、现场数据集成。

- Ideate Tools（Ideate BIMLink等）：加强明细表、参数编辑与数据管理效率。

- Solibri：模型检查、规则校验与质量控制（IFC友好）。

4. 专业扩展

- Revit Structure plugins（如SOFiSTiK、Autodesk Robot互操作工具）

- MEP Fabrication/Trimble SysQue：用于机电深化与加工件出图。

5. 插件安装与管理

- 官方App Store或GitHub下载，注意版本兼容（Revit版本号需匹配）。

- 使用Autodesk Desktop App统一更新或企业软件分发工具（SCCM等）管理。

四、实战案例（分步骤示范）

案例1：小型三层住宅——从模板到出图（适合入门）

步骤：

1) 新建项目：选择合适模板（建筑模板），设置单位（米或毫米）。

2) 设置标高与轴网：根据楼层高度建立Level，并绘制轴网Grid。

3) 绘制外墙与内墙：使用Wall命令，设定结构/非结构墙类型；为外墙增加窗洞。

4) 楼板与屋面：在每一Level创建Floor并设置厚度分层；顶部创建屋面或坡屋面。

5) 楼梯与栏杆：使用直跑或螺旋楼梯工具，自动生成栏杆。

6) 门窗与设备布置：载入合适族（门、窗、厨卫设备、家具等）并放置。

7) 房间分区与面积统计：使用Room命令并生成房间明细表（含面积）。

8) 材料与展示风格：分配材质，设置视图细节等级，准备渲染或导出。

9) 视图组织与出图：创建平面、立面、剖面视图，应用视图模板，放置到图纸并打印。

要点提示：

- 早期设置好视图模板与图纸比例，提高出图效率。

- 使用房间参数与共享参数记录设计意图，便于后续统计。

案例2：建筑—结构—MEP协同（中等复杂）

目标：实现三专业联动并做碰撞检测。

流程：

1) 各专业分别在自身模板下建模并启用工作共享，发布中央模型或云链接。

2) 主控模型（一般为建筑）提供轴网、标高与主要几何基准，结构/MEP通过Link Revit链接。

3) 使用Copy/Monitor监测轴网与标高，及时同步变更。

4) 导出并合并到Navisworks进行碰撞检测，生成Issue清单。

5) 通过BIM协同平台分配问题给责任人并在Revit中解决，重复迭代直至冲突减少。

6) 制作协调模型并输出用于深化或施工下料。

实践建议：

- 提前约定坐标系（共享坐标/真北定义），避免后期坐标错误。

- 使用简化族与LOD管理（Level of Detail），MEP族在早期可用包络模型以提高性能。

案例3：可视化与对外汇报（设计沟通）

目标：快速生成效果图与漫游动画用于向业主汇报。

步骤：

1) 精简模型：屏蔽不必要细节，在渲染视图使用替代材质或视图范围降低多边形数量。

2) 应用Enscape或Twinmotion实时渲染插件，通过实时同步调整材质、光照与景观元素。

3) 设置相机路径或漫游点，导出静帧或视频。

4) 准备平面与剖面结合效果图，生成通俗易懂的汇报资料。

五、BIM标准、质检与性能优化

1. 建模规范（公司级）

- 命名规则：视图、图纸、族、参数命名须统一。

- 图层/类别控制：明确何种元素使用模型线、注释线或细部构件。

- 参数管理：集中维护共享参数文件并应用版本控制。

2. 质量检查

- 建议使用Solibri或Navisworks检查几何冲突、标准合规与规范校验。

- 定期使用Revit的审计（Audit）、Purge清理未使用族与视图，减少文件冗余。

- 建立交付检查单（包含标高、轴号、一致性、明细完整性等）。

3. 性能优化技巧

- 使用工作集分级加载（关闭不必要工作集）。

- 隐藏或链接外部模型的细节视图。

- 使用视图裁切、剖切框（Section Box）进行局部工作。

- 分离复杂族（避免在模型中使用过多高细节族），必要时用简化代表模型。

六、学习路径与资源推荐

- Autodesk官方文档与帮助中心：基础命令与版本说明。

- Autodesk University（AU）：课程、案例分享与讲座。

- Dynamo与pyRevit社区：实践脚本与插件开发教程。

- 中文教程与视频：BIM相关平台、优质讲师频道与培训机构。

- 书籍：Revit家族制作、BIM管理与协同实务类书籍。

结语

从安装到日常建模、再到跨专业协同与可视化展示，Revit是一套完整的BIM工具链。入门的关键在于理解参数化建模思路、掌握视图与族管理，并在项目中长期坚持规范与协作流程。掌握上述安装步骤、常用命令、插件工具与实战案例后，你将具备在中小型项目中独立推进Revit模型与交付的能力。建议在实际项目中不断积累脚本工具、模板与族库，逐步构建企业级BIM标准，从而提升效率与交付质量。

如果你希望，我可以：

- 根据你所在行业（建筑/结构/MEP）定制一套初学者训练计划；

- 提供某个具体案例的分步操作（含视图设置、族参数示例）；

- 给出若干Dynamo或pyRevit的实用脚本示例。
