Revit 已成为建筑信息模型（BIM）领域的主流工具之一，适用于建筑（Architectural）、结构（Structural）与机电（MEP）系统的协同设计与施工信息管理。对于零基础学习者，本教程以“快速上手建筑/机电实战”为导向，覆盖从界面认知、建模流程、族（Family）管理、机电系统建模、协同工作到出图与交付的完整工作流，并穿插实战技巧与常见问题应对。目标是帮助你在短时间内具备创建简单项目模型、出图与进行机电管线布设的能力。

一、准备与环境配置

1. 软件与硬件

- 推荐 Revit 版本：尽量使用近几年的正式版（例如 Revit 2022-2025），以兼容最新功能与插件。

- 硬件建议：16GB以上内存，SSD，四核及以上CPU，独立显卡（2GB+显存）。大型项目建议32GB或更高。

2. 安装与启动

- 安装时选择需要的组件（Revit、Dynamo、Navisworks等）。

- 启动后进入“家目录”，先进行用户界面与快捷键设置（Options -> User Interface / Keyboard Shortcuts）。

二、界面与基本概念

1. 界面构成

- Ribbon（功能区）：按功能分组（Architecture、Structure、Systems、Insert、Annotate 等）。

- Project Browser：管理视图、图纸、族与组。

- Properties（属性面板）：显示并编辑所选元素或视图的参数。

- 视图窗口：平面图、立面、3D视图、截面等。

2. BIM 概念

- 元素（Elements）：墙、门、窗、管道、风管等都是带参数的对象。

- 族（Family）：分为系统族（墙、楼板等）、加载族（窗、门、设备）、概念族。族是可重复使用并包含参数的模型单元。

- 参数（Parameters）：项目参数、类型参数、实例参数、共享参数，用于控制尺寸、材料、标注等。

三、建立第一个建筑项目（实战流程）

假设从建筑平面图（DWG）开始，目标是建立墙、门窗、楼板与屋顶，并生成主视图与总图纸。

1. 新建项目与模板

- File -> New -> Project，选择合适模板（建筑、结构或机电）。模板预置了视图样板、注释和图纸样式。

- 首先设置Project Units（Manage -> Project Units），调整长度、面积、角度等单位。

2. 引入 DWG 做参考

- Insert -> Import CAD，设置层、颜色、原点对齐。放在一层（参考层）并锁定图层以防误改。

- 建议在导入前在 CAD 内清理图层、线型、文本，减少杂乱。

3. 设置 Levels 与 Grids

- Architecture -> Level：创建楼层标高（Level），每层会自动生成平面视图。

- Architecture -> Grid：设置轴网（Grid），便于定位墙与构件。

4. 建立墙体

- Architecture -> Wall：选择墙类型（外墙、内隔墙），选择绘制方式（直线、矩形、多段线）。

- 设置墙高为关联到Level或指定高度，调整偏移距与剖面。

- 使用Join/Unjoin Geometry处理墙的相交关系。

5. 插入门窗

- Architecture -> Door/Window：选择加载族或使用项目内族，点击墙体放置。

- 调整门窗的类型参数（洞口尺寸、窗台高度、材质）。

6. 楼板、屋顶与楼梯

- Floor -> Sketch：勾画楼板边界并指定厚度与层次。

- Roof -> Roof by Footprint：绘制屋顶轮廓并指定坡度线。

- Stair：使用自动楼梯工具或Sketch-based楼梯，根据层高布置。

7. 建立 3D 视图与剖面

- 默认3D视图：点击View -> 3D View。

- 剖面（Section）：创建剖切线并调整剖面范围与细节表示。

四、注释、图纸与明细表（Schedules）

1. 标注与详图

- Annotate：标注尺寸（Aligned Dimension、Linear）、文本、标高标注。

- Detail组件：使用Detail Component绘制非模型的二维详图。

2. 图纸（Sheets）

- View -> Sheet：新建图纸，拖入视图（floor plans、elevations、3D）。

- 设置图纸边框与编号，输出 PDF 或 DWG。

3. 明细表（Schedules）

- View -> Schedules -> Schedule/Quantities：创建门窗表、材料表、房间表等。

- 在表中添加字段（类型/实例参数）、计算公式与排序分组。

五、族（Family）基础

1. 族类型

- 系统族：墙、窗、楼板，位于项目内无法单独加载。

- 加载族（Loadable Family）：可编辑的RFA文件（如家具、设备）。

- 创建族：File -> New -> Family，选择模板（Metric Door、Generic Model等）。

2. 参数与尺寸驱动

- 在族编辑模式创建几何体，使用参考平面（Reference Plane）与参数（Label）驱动尺寸。

- 保存并加载到项目中，设置类型参数与实例参数。

六、机电（MEP）实战入门

MEP 模块用于暖通（HVAC）、给排水（Piping）与电气系统建模。以下为常见流程与技巧。

1. 初始化设置

- 启用 Systems 选项卡，设置座标与单位。

- 设置 MEP 的层（Level）和工作平面（Set Work Plane）。

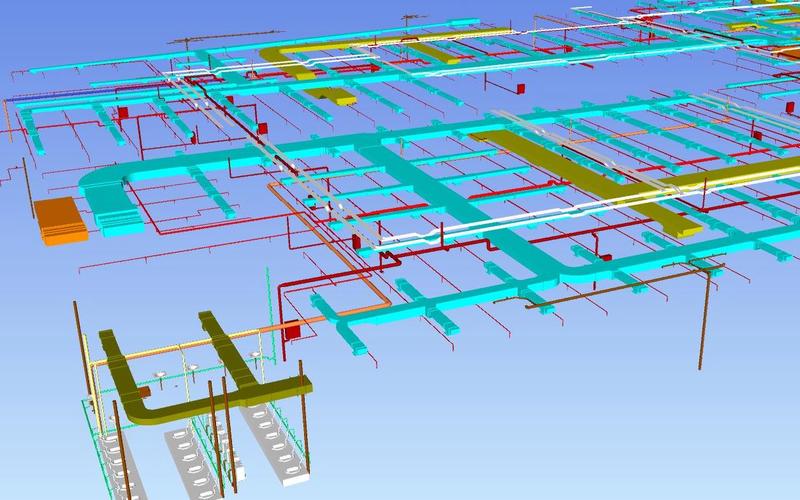

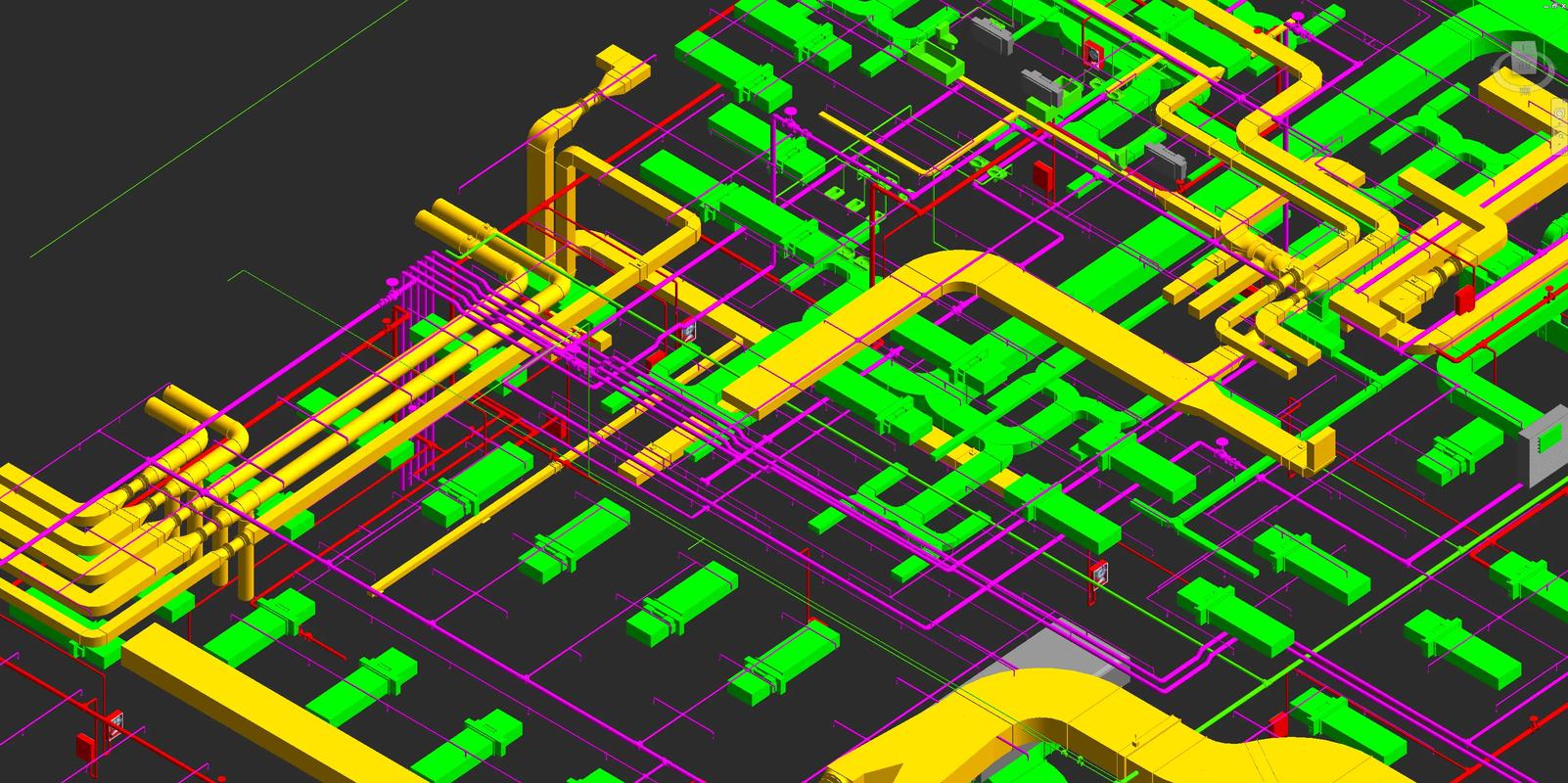

2. 管路与风管建模

- Ducts（风管）/ Pipes（管道）：选择系统类型（Supply, Return, Exhaust / Domestic Cold, Waste）。

- 使用布局工具绘制主干、分支与弯头，Revit会自动插入连接器（Connector）。

- 设置族的连接属性，注意风管/管道的尺寸族与附件（弯头、三通、阀门）。

3. 空调设备与负荷

- 插入空调设备（Mechanical Equipment），连接风管与冷媒管路。

- 使用空间（Spaces/Rooms）与 Heating/Cooling Loads（需借助插件或Revit MEP计算）进行负荷估算，或导出到能耗分析软件。

4. 电气布线与配电

- Electrical -> Lighting/Power：布置照明器具、插座、配电箱。

- 使用电缆/电线（Cable Tray, Conduit）布线，创建电路并自动生成电气表（Panel Schedule）。

5. 协调与碰撞检测

- 使用 Navisworks 或 Revit 的 Clash Detection（或插件）进行碰撞检查，发现管线与结构/建筑冲突并调整。

七、协同工作与版本控制

1. Worksharing（工作共享）

- 将项目转换为中央文件（Workshared），团队成员创建本地副本（Local File）。

- 使用 Synchronize with Central 提交更改并接收他人修改。

- 利用 Worksets 将模型分区（建筑、结构、机电等），便于权限管理。

2. BIM 360 / Autodesk Construction Cloud

- 云端协同，在线审阅、版本管理与模型合并。

- 适合跨地域团队与施工现场管理。

八、出图、导出与交付

1. 输出图纸

- 导出 PDF：File -> Export -> PDF（或通过打印机导出）。

- 导出二维 DWG 用于传统施工队。

2. 交换格式

- IFC 导出：用于不同BIM软件之间的模型交换（File -> Export -> IFC）。

- COBie 数据提取：用于设施管理的数据交付。

九、实用技巧与常见问题

1. 参数管理

- 尽量使用类型参数控制重复属性，减少实例参数的数量。

- 对于需用于数据交换或外部软件的字段，使用共享参数以确保一致性。

2. 性能优化

- 建模中避免在同一视图加载大量细节或模型遮罩。

- 关闭不必要的视图、过滤器，按楼层分拆文件或使用链接（Link Revit）减轻负担。

3. 常见错误

- 墙体、楼板无法合并：检查剖面、覆层与上/下约束。

- 门窗不在墙体上：确认工作平面与墙体类型是否兼容。

- 管线不连接：检查族的连接器类型（Mechanical/Electrical Connector）是否设置。

十、学习路径与资源建议

1. 学习节奏

- 第一阶段（1-2周）：熟悉界面、绘制墙/门/楼板、生成视图与图纸。

- 第二阶段（2-4周）：学习族编辑、参数应用、明细表与注释。

- 第三阶段（1-2个月）：进阶 MEP 建模、系统设置、协同工作与碰撞检查。

2. 推荐练习

- 模拟一个小型住宅或办公楼项目，从导图到成套图纸完整出图。

- 为机电练习创建典型层管线布置、空调回风系统与电气配电箱布设。

- 做一次模型协调（与结构或机电）并解决冲突。

3. 插件与扩展

- Dynamo：可视化编程，用于参数批量处理、自动化布置等。

- Navisworks：碰撞检测与施工模拟。

- 家族库与第三方族网站可加速设计。

结语

从零开始学习 Revit 最重要的是理解“模型优先与参数化思维”。与 CAD 不同，Revit 的核心是构建可被查询与管理的信息模型，而非仅仅二维出图。通过循序渐进的实践：建立小型项目、创建与修改族、尝试机电系统建模并参与协同工作，你将能快速掌握 Revit 在建筑与机电实战中的应用。坚持练习、阅读官方文档与参与社区交流，会大大加快你的成长速度。祝你学习顺利，早日成为 BIM 实战高手。
