本文概述：在CAD中进行设计时，有时候我们需要将多条多线段转化为闭合曲线，以便后续的操作和分析。这一过程可以通过使用CAD中的工具和命令来实现，使设计更加准确和便捷。

在使用计算机辅助设计（CAD）软件进行设计时，常常会遇到由于模型复杂或者初步绘制阶段不够精确而导致的多条多线段存在。这些多线段可能在形状上相互连接，但并未构成一个闭合的曲线。为了提升设计效果，我们需要对这些多线段进行处理，使其成为一个完整的闭合曲线，从而为下一步的编辑、复制或者其他操作提供便利。

CAD软件

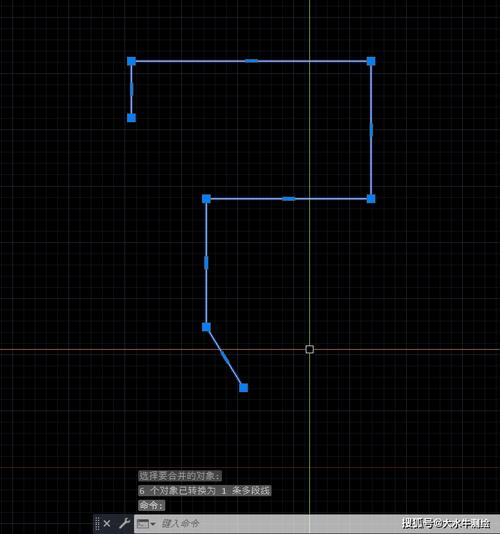

通常提供了许多功能强大的工具和命令，用于优化和简化这一过程。首先，我们需要确保所有线段都处于同一图层，并且可以被选中。将线段移至统一图层不仅方便操作，还能避免因隐藏图层而导致的一系列问题。接下来，我们要采用适当的工具来执行这个转换。如果您使用的是常见AutoCAD软件，那么“PEDIT”命令就是其中一个非常实用的工具。通过执行该命令，可以将多条线段“缝合”起来，使它们形成一个完整的闭合对象。在命令行输入“PEDIT”，然后选择任意一条线段，系统会提示是否将该线段转化为多段线，选择“是”，然后继续添加其他线段进行“缝合”。除了PEDIT命令，CAD还提供了其他几种选择，例如“JOIN”命令。

JOIN命令

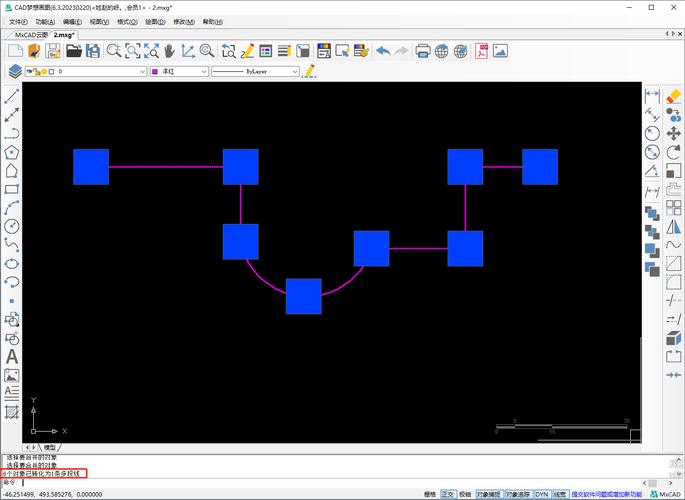

能够自动识别那些端点重合或相距极近的线段，将它们组合成为一个单一的曲线。在使用此命令之前，建议检查所有线段的端点坐标是否接近，否则可能无法成功连接。完成线段的拼合工作后，需要进一步检查生成的曲线是否真正闭合。可以利用“LIST”命令来查看曲线的属性。对于闭合曲线，其属性应显示为完全封闭；如果不是，则可能在某些地方仍然存在缝隙，需进一步手动修正。使用上述方法得到完整的闭合曲线后，我们可以更自由地进行后续设计任务。例如，根据需要对曲线进行调整和变化，或使用曲线作为基准来进行区域填充。

区域填充

在建筑设计、机械制造等领域有广泛应用，通过填充颜色、材质纹理等信息，我们能够以更直观的方式表现设计意图。此外，转化为闭合曲线后，也可以进行面积测算、属性设置等详细分析。诸如面积、周长等特性会在闭合曲线上清晰展现，为设计者提供准确的数据支持，从而辅助决策。在实际操作过程中，尽量保持初始绘制阶段的精确性这是十分重要的。在绘制线段时，建议开启捕捉和栅格功能，将每个线段的起始点和终止点放在明确的位置，减少后期拼合工作中的误差。另外，定期进行图纸保存也是一种良好的习惯，以防在进行多个步骤转换时出现任何计算错误或软件故障。总结来说，在CAD中将多条多线段转化为闭合曲线是一项实用技能，可以大大提高工作效率。熟练掌握相关命令和技巧，将使设计师能够在复杂的工程设计中游刃有余。通过多种工具和方法的结合，处理多线段的过程变得更加高效和可靠，使得CAD设计工作更加精细、准确。
