本文概述：在使用CAD软件进行设计时，有时需要将多线段转换为细线以便于修改或进一步的处理。多线段可能包括不同形状的组合，例如直线和曲线，了解如何有效地将其转化为简单单一的细线对于提高工作效率十分重要。

对于工程设计人员和建筑师而言，CAD是一个不可或缺的工具。它使得复杂的设计能够以高度准确和可视化的方式展示。在某些情况下，多线段结构会成为一种挑战，需要将这些复杂几何形态简化为更易于管理的

细线

。要实现这一目标，首先需要理解

多线段

的本质。多线段是一种对象类型，它允许用户创建多个连接点并用直线段或弧段连接这些点。在计算机辅助设计中，很多时候图纸的复杂性要求设计者对接合、拼接和扭曲等精细的管理，然而这带来了后续的编辑困难。因此，将这些多线段转化为

细线

可以提供极大的灵活性。完成这一转换的过程主要依赖于CAD软件中的若干工具和命令。例如，在AutoCAD中，利用

EXPLODE

命令可以将多线段拆分成独立的线条和弧段。这一步骤非常关键，因为只有当多线段被拆解成基本组件时，才可以进一步操作。一旦多线段被成功拆分，下一步就是使用

PEDIT

命令对这些线条进行编辑。PEDIT是一个强大的工具，它不仅可以让用户将直线转化为多线段，还能让用户修改线的宽度。这是实现从多线段到细线转换的核心步骤，通过选择适当的选项，可以审查和调整线段的宽度，从而得到我们所需的细线。此外，CAD软件通常还提供了

SPLINE

功能，使得用户可以将多段线转换为光滑的曲线。在某些设计情境下，尽管最终目的是获得细线，但转化为光滑曲线可以更好地满足设计需求，尤其是在处理曲面的情境中。在进行这些操作时，用户必须注意避免过度简化。这可能导致失去原始设计的关键信息或者影响设计的完整性。确保每一步都经过仔细检查，以免丢失至关重要的设计细节。此外，一旦线段被简化为细线，也可以考虑应用其他命令如

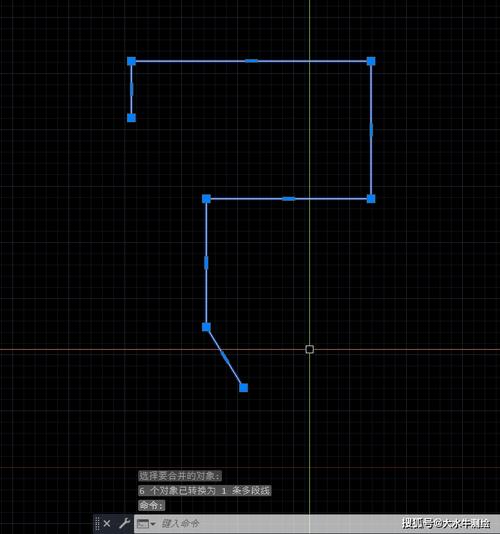

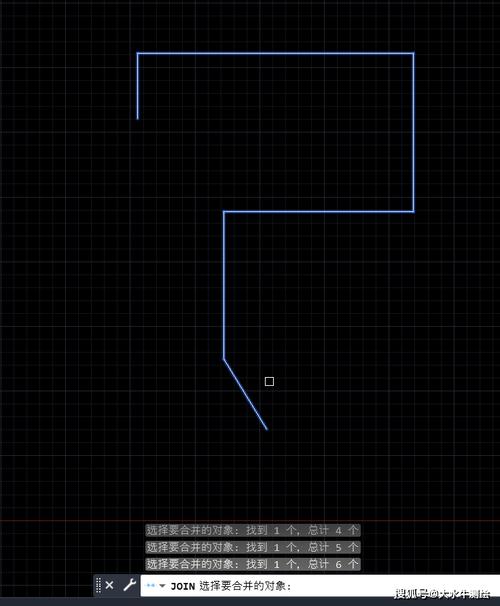

JOIN

来重新组合线条，实现更好的管理。除了上述步骤，还有一些其他技巧和建议可以帮助进行多线段到细线的转换。例如，合理使用

LAYER

管理功能有助于提高操作的效率和简化工作流。借助图层的区分功能可以迅速识别并处理需要转换的线段，而不会影响其他部分的设计。总之，将CAD中的多线段转换为细线虽然看似繁琐，但掌握了适当的方法和工具便能轻松应对。不仅提高了工作效率，同时也提升了设计的质量。利用

EXPLODE

、

PEDIT

、

SPLINE

和其他相关工具，将成为CAD设计中必备的一部分技能。通过结合这些命令和技巧，用户可以在不同设计情境中合理优化线段的展示与管理，以更加精确、高效的方式完成设计任务。
