本文介绍了在CAD软件中寻找半圆的圆心的方法，该方法适用于工程设计、建筑制图等多个领域，提高了设计效率和图纸精度。

在计算机辅助设计（CAD）应用中，准确找到**半圆**的圆心是十分关键的。无论你是在进行机械制图、建筑设计还是其他需要精确几何图形的领域，这一技术都能极大地提高工作效果。首先，我们要明确的是，半圆的圆心与完整圆的圆心是相同的，因为半圆只是一个完整圆的一部分。因此，寻找半圆的圆心实际上是确定该圆完整状态下的圆心位置。在CAD中，我们可以通过几种不同的方法来实现这一点。

方法一：使用已知参数

如果半圆的半径（或者直径）和其中一个端点的位置已知，你可以通过简单的几何公式来计算出圆心位置。假设半圆的直径为D，其两端点分别为A和B，则圆心C到A和B的距离都等于半径R，即D/2。由于半圆呈对称结构，因此圆心C位于线段AB的垂直平分线上，这个在线上移动的操作可以在CAD中轻松实现。

步骤：

1. 在CAD软件中绘制半圆的直径线段AB。2. 调用“中点”工具找到线段AB的中点M。（这是因为圆心在直径的中点）3. 使用正交模式画一条垂直于AB的直线，并从中点M开始绘制。4. 在这条垂直线上的任意一点距离M为半径R或D/2的地方即为圆心C的位置。

方法二：使用CAD软件内置的功能

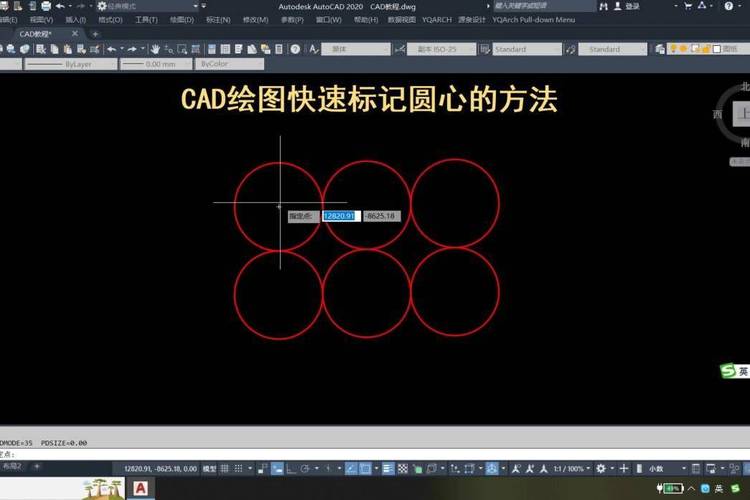

当我们有一个不规则形状的半圆时，手动计算可能会变得复杂且耗费时间。这时，CAD软件中自带的一些工具就显得尤为重要。大多数现代CAD软件提供了“中心点捕捉”功能，我们可以直接利用它来找到圆心。

步骤：

1. 打开“捕捉对象设置”（通常在屏幕底部）。2. 确保“中心点捕捉”选项被激活。3. 用光标靠近半圆弧，在显示器上出现一个十字准星符号后点击，此处即为圆心。这种方法非常简便快捷，也最容易被初学者接受。然而，不同的软件版本和厂商的工具栏设置可能有所区别，所以应根据具体情况合理调整。

方法三：构造完整圆再求圆心

另一个常用的技巧是通过绘制一个完整的圆，然后提取这个完整圆的圆心。假如你的任务是对接现有半圆并保持其属性不变，这种方法尤其有效。

步骤：

1. 在CAD中用已有的半圆弧作为基础，完成上半部分的绘制，使之成为一个完整的圆。2. 一旦圆弧形成了一个完美的圆，用“找中心”的工具来识别完整圆的中心点位置。3. 标记这个中央位置，即可将其作为半圆的圆心。这种方法的优势在于即使有轻微误差，也能通过构造形成整体结构来消除，非常适合那些需要高精度的项目。在掌握这些核心方法之后，你将能够更精准、更快捷地完成各种CAD设计中的定位任务。虽然每个软件的界面和工具可能略有不同，但基本原理不变。熟练掌握寻找半圆圆心的方法，将为你的工程及设计工作带来极大的便利。因此，在应用的过程中多加实践，以便在面对实际设计问题时能够迅速从容应对。
