绘制中心轴线在CAD软件中是一个重要的操作，它能帮助设计人员更准确地进行对称性和对齐性的设计操作。本文将探讨几种有效的方法来实现这一操作，并着重讲述使用不同工具和命令具体实施步骤及其应用场景。

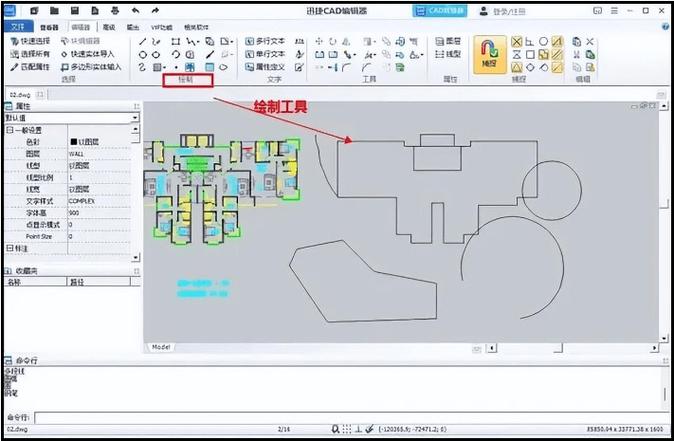

在**CAD**制图环境中，中心轴线常用于精密机械零件、建筑构件以及其他工艺品的设计中，它对于确保设计对象的对称性和标准化具有重要意义。中心轴线的绘制方法多种多样，根据不同的软件版本与工具集，可以选择最适合自身工程需求的方法。其中一个常用的方法是在不借助任何插件或外部工具的情况下，直接利用CAD本身提供的功能来绘制中心轴线。首先，我们可以通过**直线工具**进行简单的手动绘制。这种方法适用于相对简单的模型，通过在物体的中心点确定两端点的坐标，然后进行连接，生成中心轴线。然而，这种方法需要设计者具备良好的空间判断能力，以及对模型尺寸有清晰的掌握。除了基本的直线工具之外，许多CAD软件还内置了专门用于绘制中心轴线的工具。以AutoCAD为例，该软件提供了**CENTERLINE**命令来简化此过程。通过调用该命令，可以根据选定的边界自动生成中心轴线，从而加快设计速度并提高精度。在使用CENTERLINE命令时，只需指定想要得到中心轴线的对象，系统即可计算出最佳位置并绘制出来。另外，在一些复杂的设计项目中，尤其是在涉及众多对称结构的情况下，使用**阵列工具**来创建中心轴线可能更为高效。通过对某个基准对象应用阵列特征，可以快速生成多个平行或径向分布的中心轴线。这种方法不仅节省了时间，还减少了人为误差的可能性，非常适合用于大型工程设计。为了更高效地管理和编辑中心轴线，另一个值得推荐的方法是使用**图层管理**。将中心轴线放置在单独的图层中，不仅有助于在复杂图纸中保持清晰易懂，而且可以对不同类型的轴线赋予不同的颜色或线型，提高识别度。在编辑过程中，也可以通过隐藏或锁定其他图层来专注于中心轴线的调整。对于一些需要重复使用的标准中心轴线，可以考虑创建**块（Block）**。块是CAD中的一个强大功能，通过定义和保存常用的中心轴线作为块，可以在不同的设计项目中快速调用，避免重新绘制的繁琐。同时，若需对中心轴线的样式做出调整，只需修改块定义即可批量更新所有引用该块的实例，实现高效的设计变更。在学习和实践以上这些方法的过程中，还有几点需要特别注意，以确保最终结果的准确性和美观性。首先，要熟练掌握各类CAD绘图命令，这样在实际操作中才能灵活运用。此外，应根据具体的工程要求选择适当的工具和方法，避免一刀切的模式。最后，积极参与社区讨论和学习，将最新的软件功能和技巧融入到日常工作中，是提升效率的必经之路。总而言之，CAD绘制中心轴线的方法多种多样，每种方法都有其特定的应用场景和优缺点。无论选择哪种方法，都需要结合工程的实际需求以及个人的操作习惯，以达到最高效的设计效果。通过不断的学习与实践，相信每位设计师都能找到最适合自己的中心轴线绘制方法。
