本文概述：在使用CAD软件进行设计的过程中，填充图案与边界关联性的问题常常困扰着设计师们。当填充图案失去关联或需要重新定义时，如何有效地删除或重新关联显得尤为重要。本文将深入探讨CAD填充图案与边界的关联性，并提供具体的方法来解决这些问题。

在CAD绘图中，

填充图案

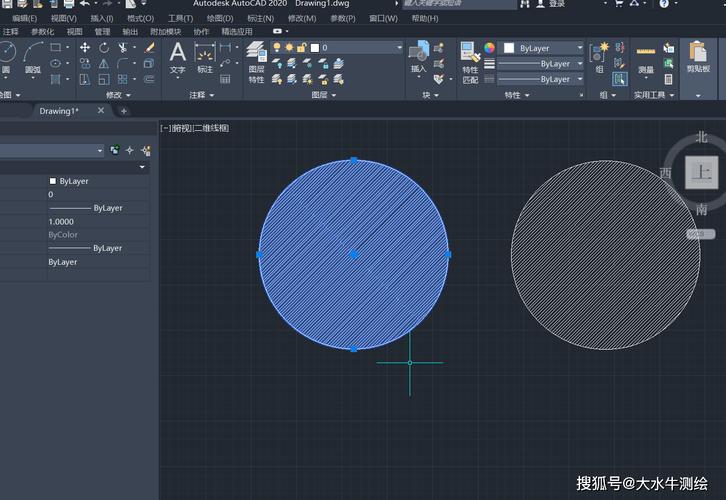

常用于对某些区域进行视觉上的区分，例如表示不同材料、标识特定区域等。然而，在编辑过程中，我们常常会遇到填充图案与其边界之间的关联性丢失的问题。这种情况可能导致图案错误地显示或者不随边界的变化而更新，严重影响最终设计的准确性和美观性。首先，我们需要理解什么是

填充图案的关联性

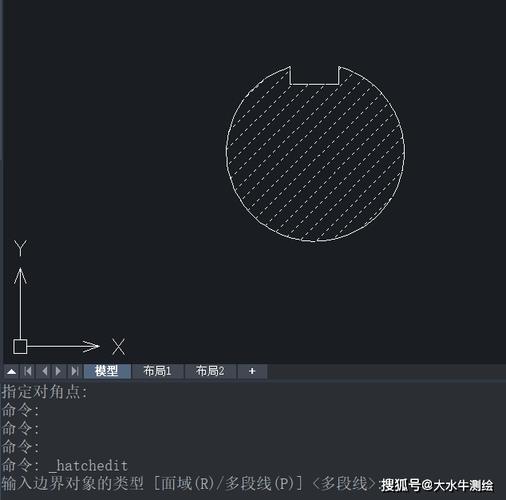

。当我们在CAD中创建一个填充图案时，它通常是基于指定的边界区域生成的。这种关联性确保了，当边界发生改变时，填充图案会自动更新以匹配新边界。然而，如果在编辑过程中过度操作，例如剪切、复制或删除边界，填充图案可能会失去这种关联性，变成“孤立”状态。为了消除孤立状态的填充图案并重新建立其与边界之间的关联，我们可以采取以下步骤：1. **识别失去关联的图案**：在复杂的CAD图中，首先要做的是确定哪些填充图案已经失去其原有的关联性。这可以通过查看图案是否随边界调整而改变来判断，也可以借助CAD中的分析工具。2. **删除无用的图案**：对于已经无法恢复的孤立图案，最佳做法是删除它们。可以手动选择这些图案并使用删除工具加以移除。在删除前，确保备份文件以防误删。3. **重新定义边界并填充**：对于需要重新关联的填充区域，可以先删除旧的填充，然后根据新的边界重新定义填充图案。步骤如下： - 确保新的边界是封闭且符合预期设计。 - 使用CAD中的填充命令（如“Hatch”工具），选取新的边界区域。 - 在弹出的填充属性窗口中，设置所需的图案类型、比例和角度，然后应用。4. **检查关联性**：重新定义填充后，应测试其与边界的关联性。可以通过修改边界的一部分来看填充图案是否自动调整，以此确认两者之间的关联已正确恢复。5. **优化图纸管理**：为了避免类似问题再次发生，设计师应养成良好的图纸管理习惯。例如，尽量不要在填充区域内执行过多的切割和布尔运算，避免使用过于复杂的边界形式。CAD软件往往提供了一些额外功能来辅助管理填充图案，比如自动修复工具或者更智能的边界检测算法。这些功能可以帮助设计师快速找到并修复孤立的填充图案，从而提高工作效率。总之，合理地管理和维护填充图案与边界的关联性，是确保CAD设计准确性的重要环节。在实践中，设计师应熟悉各种CAD工具及其高级选项，以便能灵活处理各类复杂的设计需求。同时，通过不断积累经验，设计师也能够更敏捷地应对和解决工作中遇到的各类问题。只有这样，才能在保证设计质量的同时，大幅提高工作效率和创造力。
