本文概述：本文将探讨在天正电气CAD软件中使用矩形布置技巧，以提升设计效率。通过简化操作步骤和优化功能应用，用户可以显著提高工作效率和设计质量。

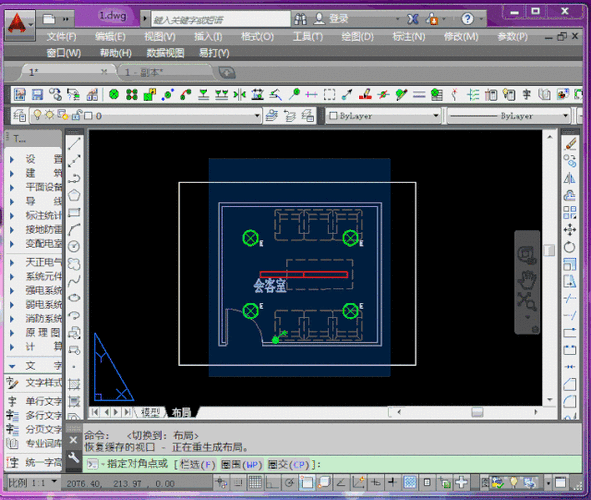

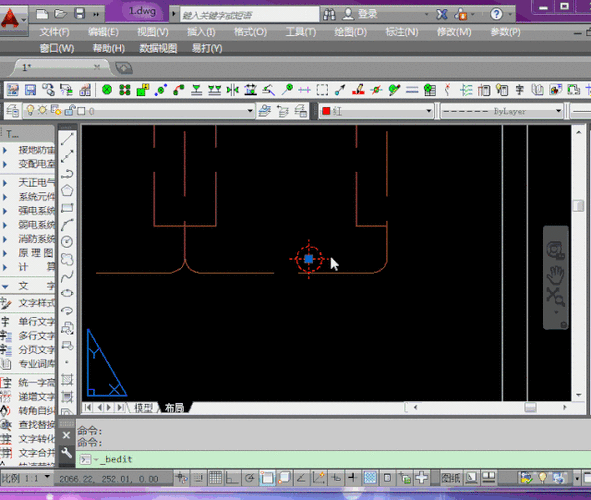

天正电气CAD是一款强大的电气设计软件，广泛用于建筑设计行业。在使用软件进行设计时，如何高效地进行图纸的布局与排版是设计师们关注的重要问题之一。其中，熟练掌握**矩形布置**技巧，可以帮助用户大幅提升工作效率。首先，我们需要了解矩形布置的基本概念。在天正电气CAD中，矩形布置是指按照特定规则，将多个相同或类似的元素排列成一个矩形形式。这种布局方式不仅能够使设计更加整齐美观，而且能为后续的修改和调整提供便利。不论是在布置灯具、开关插座，还是布置配电箱、电缆竖井等元件时，掌握矩形布置技巧都非常必要。在实际操作中，通过使用**阵列**功能，用户可以快速实现矩形布置。阵列是CAD软件中的一种常用工具，通过预设行数和列数，以及行间距和列间距，用户能轻松生成所需布局。例如，布置一组照明灯具时，用户只需选择单个灯具，然后设置阵列参数，即可自动生成整个灯具布局。这一功能不仅节省了手动复制的时间，也减少了因位置不准确造成的后续调整。除此之外，另一提升效率的方法是利用**动态块**功能。在天正电气CAD中，动态块允许用户定义可变属性，使得一个块能够表示多种状态或大小。例如，一个动态块可以通过参数变化来表示不同尺寸的开关插座或不同类型的灯具。使用这种功能，设计师可以减少块定义数量，灵活地调整设计方案，从而提高整体设计效率。此外，善用软件的**捕捉**和**追踪**功能，也可以帮助用户在进行矩形布置时进一步提升精度和速度。捕捉功能可以确保元素精确放置在指定位置，而追踪功能则辅助用户在绘图时沿着特定方向或与其他元素保持对齐。组合使用这些功能，可以更好地控制图纸布局，提高设计质量。为了进一步优化矩形布置效果，天正电气CAD还提供了一些高级工具，如**参数化设计**和**约束管理**。参数化设计允许用户根据变量条件动态调整布置方式，而约束管理则提供了对元素之间关系的更多控制选项。这些工具为复杂图纸提供了更高的灵活性，使得用户能够根据项目需求更自如地调整布局。在项目交付阶段，设计师还可以运用软件的**批量处理**功能，将重复的矩形布置步骤自动化。这一功能使得设计师能够快速生成多个不同区域的矩形布局，从而显著缩短了设计周期，提高了生产效率。最后，不容忽视的是对设计规范和标准的严格遵循。在进行矩形布置时，确保每一个元素的准确标注和符号符合行业标准，这是保证设计质量的关键步骤。利用软件的**标记工具**，用户可以快速检查并调整布局中的符号和注释，以确保符合相关规范。综上所述，掌握天正电气CAD中的矩形布置技巧，不仅能够提升设计师的个人效率，还能显著提高设计质量。通过积极学习和应用上述方法，设计工作将变得更加高效、精准和规范。随着软件功能的不断完善和更新，这些技巧也将不断发展，为广大设计师创造更多可能性。
