本文将详细介绍如何将CAD模型导入到布局中，帮助用户在设计和工程项目中更高效地进行规划和展示。通过理解关键步骤，用户可以有效提升工作效率并确保项目的顺利进行。

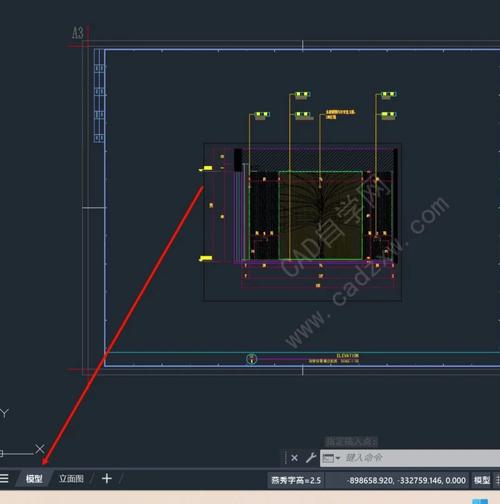

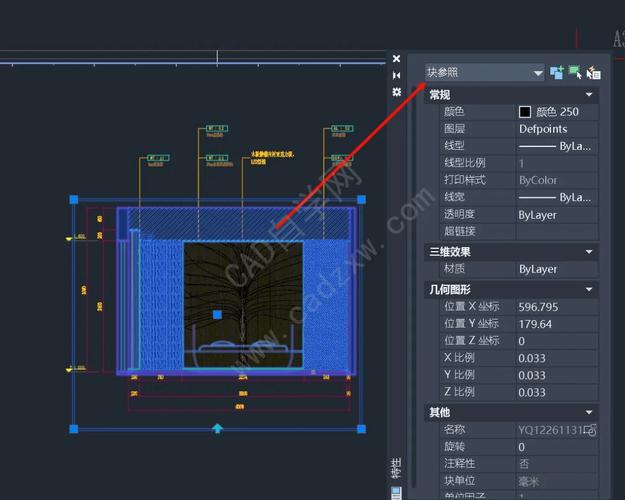

在进行设计或工程项目时，通常需要将**CAD模型**导入到特定的**布局**中，以便于规划、审阅或展示。这一过程涉及多个步骤，其中需要注意的细节很多，包括格式兼容性、模型精度和布局美观等。以下是如何系统性地完成这一任务的指南。首先，在开始导入之前，需要确保你所使用的**CAD软件**兼容相应的文件格式。目前，许多CAD软件支持多种格式，如DWG、DXF或STL等。根据项目需求选择合适的格式，并在必要时对文件进行**转换**。大部分CAD软件提供了文件转换工具，可以方便用户调整格式以实现完美的导入。导入过程中遇到的一个常见问题是**比例失调**。为了避免这种情况，务必确认原始CAD模型的尺寸单位，并与布局中的单位保持一致。如果单位不匹配，可能导致模型在布局中变得过大或过小，从而影响准确性。此外，校准比例可以通过缩放功能来实现，一些高级软件甚至允许用户输入精确的缩放系数以自动调整模型大小。其次，在确定比例后，考虑**图层管理**也是至关重要的。在导入过程中，你可以选择性地导入某些特定的图层，以确保最终布局的**清晰度**。通过合理的图层管理，能够简化工作流程，提高整个项目的可操作性。例如，你可以将结构图层与电气或管道图层分开，以便各专业人员分别查看和编辑。这不仅提高了团队协作效率，还能减少错误发生的概率。此外，**视图设置**在导入CAD模型时也起着非常重要的作用。为保证最佳显示效果，建议根据需要定义不同的视图。大多数CAD软件允许用户从平面图、立面图、透视图等多种视图进行选择。正确设置视图有助于全面了解项目各个方面并在评估时提供更多信息。在导入之后，调整**布局背景**以适应CAD模型也是一种常见实践。通过调整背景颜色及布局风格，使CAD模型在展示过程中更加引人注目。不同行业和项目类型可能会要求特定的背景设置，以符合其设计标准和规范。接下来，在将CAD模型导入到布局中后进行最后的**渲染和输出**。对于需要高质量展示的项目，渲染过程尤为关键。借助现代设计软件中的渲染功能，用户可以生成逼真的图像和动画，帮助客户更直观地理解项目设计。输出选项中，用户可以选择打印高分辨率的图片或直接导出为PDF，以便于共享和交流。最后值得一提的是，导入完成后进行一次彻底的**检查**。仔细查看每个细节，以便发现任何潜在的问题或错误。通过预防措施和反复测试，可以确保项目达到最初的设计意图和客户的期望。综上所述，将CAD模型导入到布局中是一项需要细心和技巧的工作。掌握以上步骤，不仅能确保项目的高效推进，还能显著提升最终产品的质量。在实际操作中，灵活应用这些方法和技巧，可以帮助你更好地应对各种设计和工程挑战。
