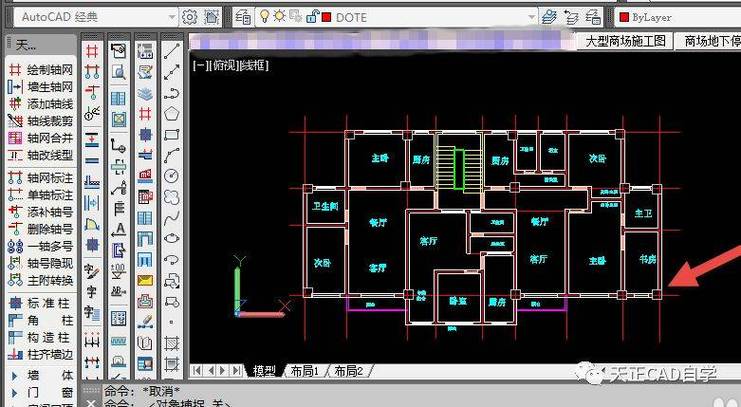

本文概述：在现代建筑设计中，利用草图大师（SketchUp）进行三维建模已成为一种常态。为了高效地将平面设计转化为三维模型，建筑师们常常需要将CAD建筑平面图纸导入到草图大师中。这一过程不仅提升了设计效率，还保证了设计的一致性和准确性。

在开始将CAD图纸导入草图大师之前，有几个准备步骤是至关重要的。首先，确保你拥有最新版本的草图大师，因为其功能更新可能会影响导入流程。此外，还需确认你的CAD文件格式是否兼容。通常情况下，

DWG

和

DXF

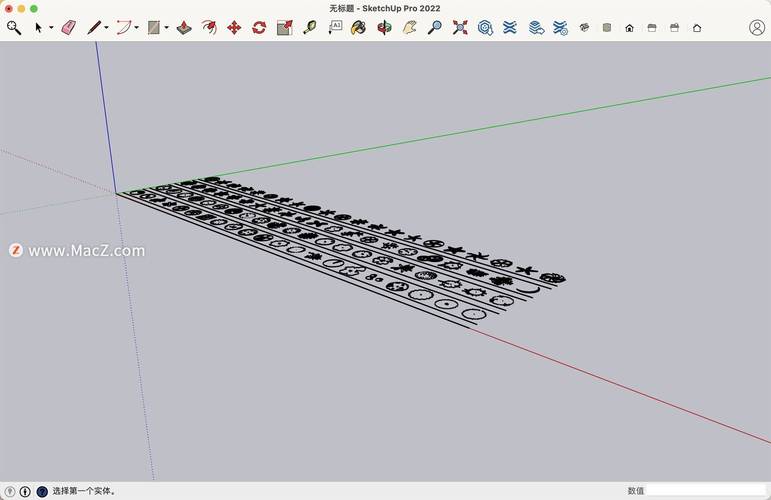

格式是最适合用于导入的。接下来，你需要打开草图大师，并创建一个新的项目。在主界面中，选择“文件”菜单，然后点击“导入”。你将看到一个允许选择文件类型的对话框。在这里，选中支持CAD格式的选项，比如DWG或DXF文件。确保选择正确，否则导入可能会失败。在导入过程中，系统会提示一些选项以优化导入效果。其中较重要的是选择单位制。如果你的CAD文档使用公制单位，而草图大师设置为英制单位，这可能导致尺寸不一致。因此，在导入时请务必一致设置单位制，以确保准确性。另一项值得注意的设置是层次结构的处理。在CAD中，常常有不同的

层

来表示不同的元素，例如墙壁、窗户、家具等。草图大师也支持这种分层导入，可以保留这些体系结构以方便后续编辑。在导入对话框中，你可以根据需要选择启用或禁用层。除了技术设置，我们还应该考虑视觉效果。导入后，为了更好地查看细节，你可能需要调整视图模式。草图大师提供多种视图选项，包括透视视图和平行投影，让设计变得更加直观。当然，也可以使用草图大师中的放大功能检查具体细节。若你发现导入后的图纸有错位或比例失调的问题，那么可能需要手动调整。在草图大师中，可以通过“缩放”工具来修正这些问题。此外，利用“移动”工具，可以对图纸进行精准定位，确保每个设计组件与整体结构的相符。当CAD图纸成功导入并调整完毕，下一步便是开始三维建模工作。利用草图大师强大的建模工具，你可以从简单的几何形状开始，逐步建立复杂的建筑结构。对于墙体、地板等基本结构，草图大师提供直接的编辑工具以快速构建。在建模过程中，一个非常有助于保持设计一致性的技巧是利用草图大师的“组件”和“群组”功能。这些功能帮助将重复的元素组织在一起，减少冗余工作。在这一步骤中，请确保保持CAD层次结构的信息无误，因为这些信息在后续建模操作中仍然至关重要。最后，完成建模后，别忘了保存工作成果。同时，可以考虑导出为其他格式以供演示或进一步修改。草图大师支持多种格式导出，因此在完成后可以依据不同需求进行选择。总之，将CAD建筑平面图纸导入草图大师不仅能提高设计效率，而且能增强整体设计的准确性。通过合理利用草图大师的各种工具和功能，不仅能够轻松完成导入工作，还能优化后续的三维建模过程。通过以上方法和技巧，希望你能顺利完成将CAD图纸导入草图大师的任务，从而达到理想的设计效果。
