本文概述：在工程设计和施工过程中，常常需要将三维的CAD模型转换为二维平面图，以便于查看、分享和进一步的加工设计。本文详细介绍了如何在CAD软件中进行这一转换过程，包括使用工具、步骤以及注意事项。

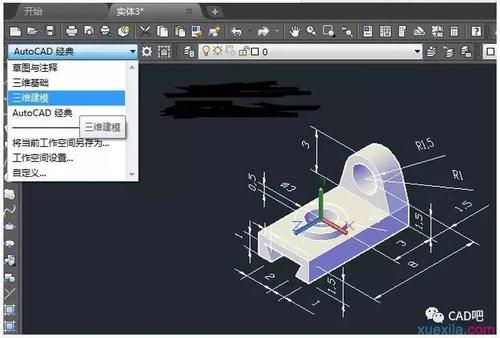

在现代工业设计和建筑规划中，**三维建模**已成为一项必不可少的技能。然而，在实际应用中，特别是在工程施工和设计审核阶段，**二维平面图**仍然占据着重要的地位。原因在于，二维图纸不仅可以更加直观地展示设计细节，还易于标注和传播。因此，将CAD中的三维图转换为二维平面图是一项关键技能。首先，我们需要选择适合的**CAD软件**。目前市面上有多种CAD软件支持三维到二维的转换，如AutoCAD、SolidWorks、Revit等。AutoCAD作为一种通用性强的软件，广泛应用于不同行业，因此我们主要以AutoCAD为例进行讲解。在开始转换前，需要确保你的三维模型已经完整并符合设计要求。在AutoCAD中打开该三维模型文件，然后按照以下步骤进行操作：1. **设置视图**：为了将三维模型有效地展现为二维图纸，设置合适的视图是必不可少的。例如，可以选择顶部视图、正视图或侧视图。这些视图可以通过指令“VIEW”来调出，然后选择合适的视角。2. 使用**FLATSHOT命令**：在AutoCAD中，FLATSHOT命令用于创建当前三维视图的二维表示。执行此命令后，软件将询问你关于阴影、线条类型等多个选项，你可以根据具体需求进行调整。完成设置后，AutoCAD会生成一组新的二维线条，这些线条即为当前视图下的二维平面图。3. 调整**线型和图层**：生成的二维线条通常都在同一个图层且线型一致，为了让图纸更具可读性，建议对其进行适当的分类和调整。你可以根据项目需求创建不同的图层，并将相应的线条移动到指定的图层上。4. 添加**标注和注释**：二维图的主要优势之一就是可以清晰地添加尺寸标注和文本说明。在AutoCAD中，可以使用“DIMENSION”和“TEXT”工具快速添加这些信息。这样做不仅能帮助阅读者理解设计意图，还能避免施工中的误解。5. 检查和优化：完成基本的转换工作后，务必要进行仔细检查。注意检查是否有遗漏的部分或者多余的线条。此外，可以考虑将图纸导出为PDF格式，便于与他人分享和打印。6. 注意事项：在整个转换过程中，有几个**注意事项**需要牢记。首先，不同的行业可能对二维图纸有特定的标准与要求，所以要确保输出结果符合行业规范。其次，在复杂模型中，某些细节可能丢失或错误显示，因此在转换之前尽量简化模型，移除不必要的部件。另外，如果使用其他软件进行转换，流程和功能可能会有所不同，需要了解所用软件的相关指南。总之，将CAD中的三维图转换为二维平面图是一个需要细致和耐心的过程，通过正确的方法和步骤，可以高效地实现这一转换。无论是用于施工还是设计交流，准确的二维图纸都是至关重要的。掌握这一技能不仅能够提高工作效率，还有助于提升整体设计能力。
