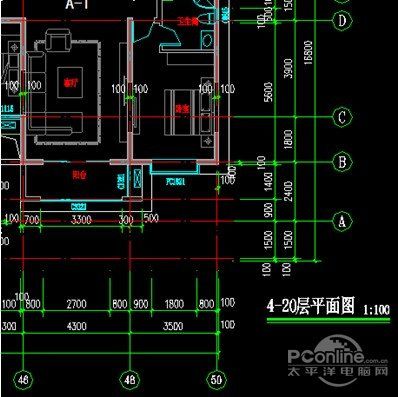

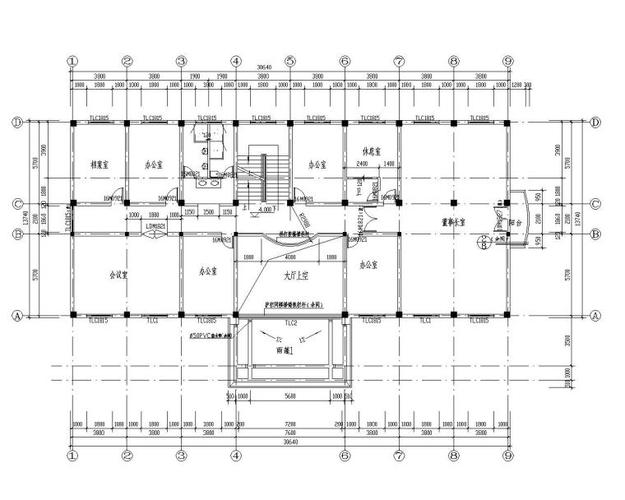

本文将根据“图解cad建筑平面图绘制教程”为您介绍一些关于CAD建筑平面图绘制的基本知识和技巧。

首先，绘制建筑平面图之前，我们需要在CAD软件中创建一个新的绘图文件。在CAD软件的界面中，选择“新建”或“创建新文件”选项，然后根据需要设置文件的单位和尺寸。

接下来，我们需要绘制房间的外墙轮廓。在CAD软件中，选择“线”工具，在绘图区域中点击鼠标左键以确定外墙的起点，然后依次点击鼠标左键绘制外墙的每个顶点，最后双击鼠标左键结束绘制。如果需要绘制直线部分，可以使用CAD软件中的“直线”工具。

绘制外墙轮廓完成后，我们可以开始绘制内部分隔墙和门窗。选择“直线”工具，按照平面图的比例尺，在绘图区域中点击鼠标左键确定内墙的起点，然后依次点击鼠标左键绘制内墙的每个顶点，最后双击鼠标左键结束绘制。绘制门窗时，可以使用CAD软件中的“矩形”工具绘制矩形，然后使用“修剪”工具将矩形修剪成门窗形状。

在绘制过程中，要注意CAD软件中的“捕捉”功能。通过启用捕捉，可以方便地将绘图元素对齐和连接。例如，在绘制内墙时，可以启用“端点”捕捉，使得绘制的内墙和外墙的端点对齐。

除了绘制墙体和门窗之外，还可以绘制其他建筑元素，如地板、天花板、家具等。绘制地板时，可以使用CAD软件中的“矩形”工具绘制多边形，然后使用“填充”工具填充多边形内部；绘制天花板和家具时，可以使用CAD软件中的“线”工具、 “圆”工具等进行绘制。

在绘制完成后，可以对绘图进行修改和编辑。CAD软件提供了多种编辑工具，如“移动”工具、 “复制”工具、 “旋转”工具等，可以方便地调整和改变绘图元素的位置和角度。

最后，将绘制完成的建筑平面图保存为相应的文件格式，以便后续的使用和交流。

通过以上的简单介绍，相信您对CAD建筑平面图的绘制有了初步的了解。希望这些基本知识和技巧能够帮助您更好地进行CAD建筑平面图的绘制。
