绘制总平面布置模型时，我们常需要根据实际地形标高绘制道路，面对错综复杂的道路我们该如何绘制?

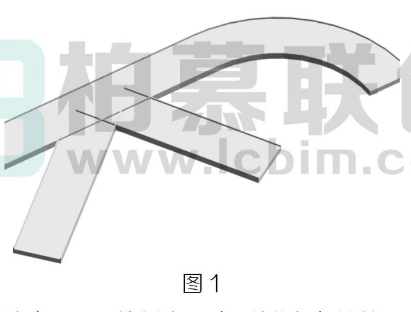

当道路单一不交叉时，我们可采取“结构框架”进行制作。将结构框架族制作为带路坎的路面，项目环境中根据道路方向绘制，最终根据总平中道路标高对其进行“起点、终点标高偏移值”即可。如图1所示:
注:当道路交叉需要绘制路口时，结构框架连接不平滑，需要对路口进行单独处理
2.使用楼板绘制道路，最终修改子图元偏移值制作坡度。使用楼板绘制道路时需注意不易采用直线与圆弧线对路口进行:

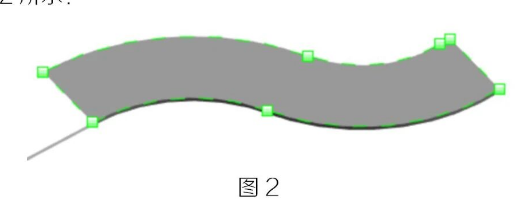

当路口与道路采用直线与圆弧线绘制时，“修改子图元”调整标高时会产生较多需编辑的点，调整过后路面不平滑，整体效果较差。如图2所示:

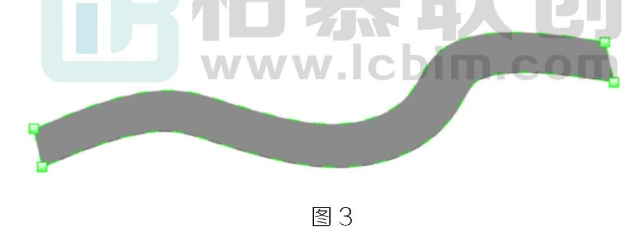

遇到需编辑点较多时我们可将弧形路段使用样条曲线绘制楼板，使用样条曲线时我们“修改子图元”只需控制两端高程点进行偏移即可，不需进行大量的修改偏移。如图3所示：
注:可使用“样条曲线”绘制楼板对路口交叉处进行调整，结合“结构框架”绘制直线路段绘制总平道路更加快捷。
