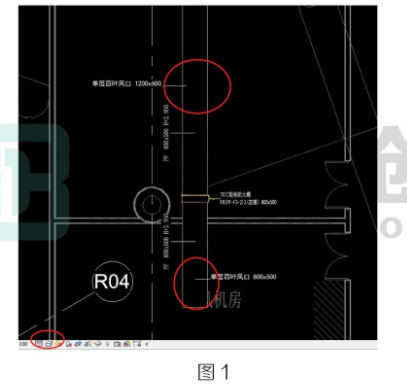

最近在项目出图的时候遇见了一个小问题，风管出图的时候，无法显示安装在下方的风口，只能标记但是无法看到，遇到这种问题我们应该怎么解决呢?如图1所示:

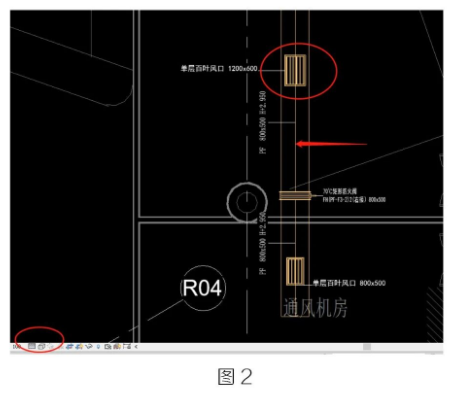

在这里有两种方法，第一种方法是把出图模式换为线框模式，这样我们就能看见下方风口的位置，但是这种方法会感觉图纸很多边线，很杂乱。如图2所示:

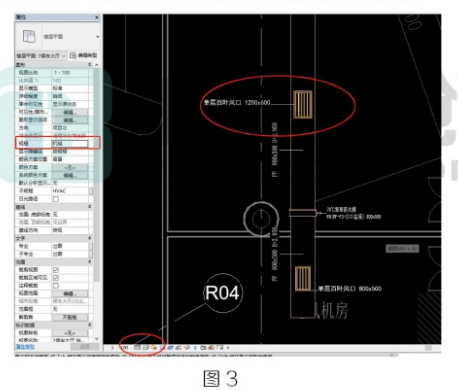

第二种方法就是，把出图模式改为隐藏线模式，然后把属性栏:中的规程改为“机械”，这样处理的图纸会很简单但是又表达出了我们想要的东西，更符合设计院出图的模式。如图3所示:
