再有三个月就是BIM等级考试的日子了，具体考试日期为6月5号(一级考试)，6月6号(二级考试)，报名截止日期为5月17号，大家千万不要错过报名噢。

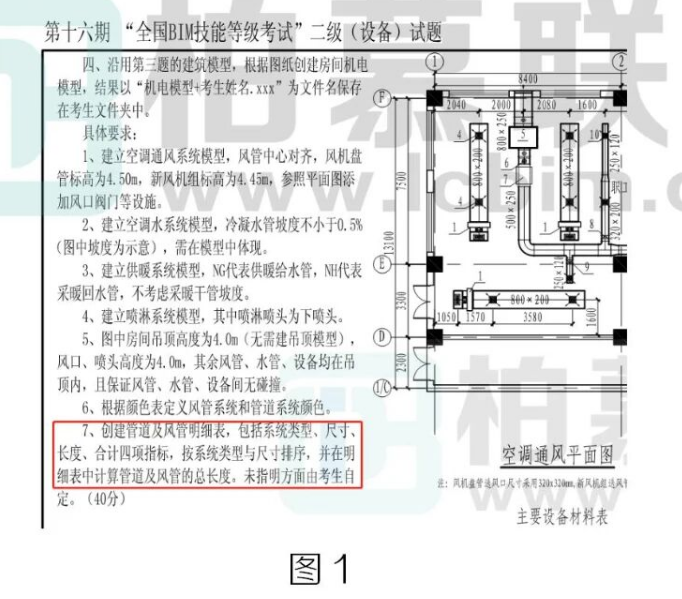

言归正传，今天给大家说一个关于等级考试的小知识，关于二:级(设备)试题中最后一道大题的第7小题，创建管道、风管明细表，并统计长度，如图1所示:

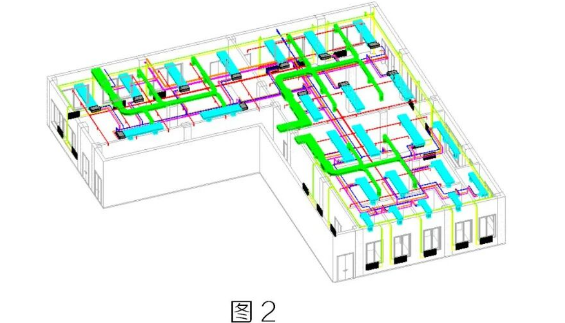

在我们根据图纸创建完成房间机电模型后，下一步我们就要开始创建明细表了，如图2所示

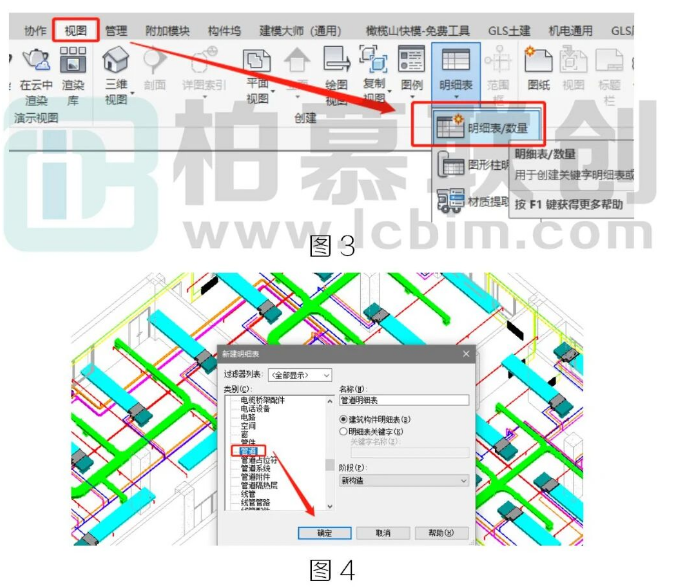

点击视图选项卡下“明细表”一“明细表/数量”，创建“管道”明细表，如图3.4所示:

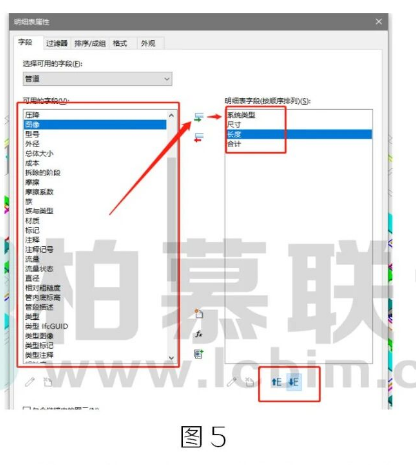

根据题目要求添加“系统类型”、“尺寸”、“长度”、“合计”参数，若是字段顺序错误，可根据下方的“上移参数”、“下移参数”来调整，如图5所示

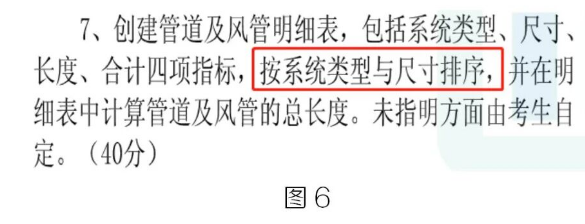

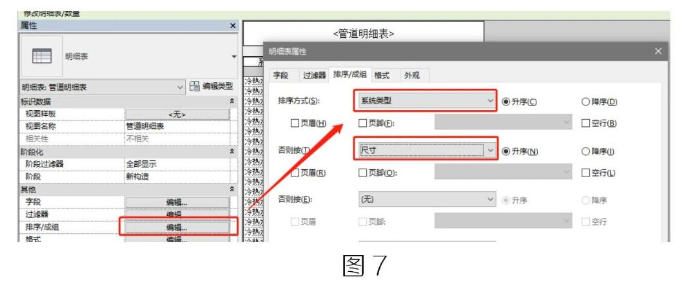

因题中指明需“按系统类型与尺寸排序”，我们在属性面板中点:击“排序、成组”，排序方式选择“系统类型”，否则按“尺寸”，如图6.7所示:

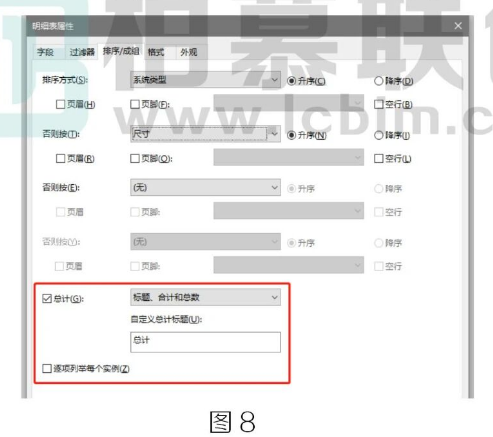

因需要统计总数，我们在属性面板中点击“排序、成组”，勾选上“总计”，取消勾选“逐项列举每个实例”，如图8所示

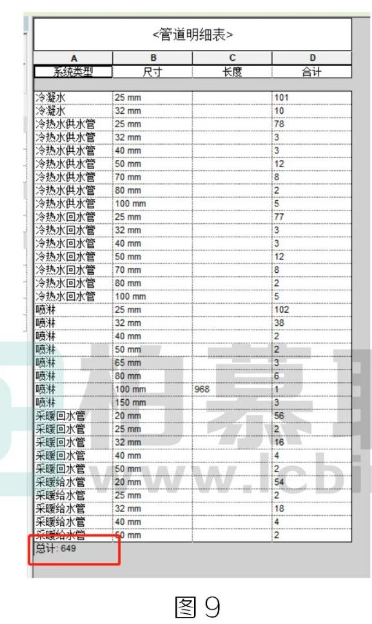

点击“确定”后，效果如图9所示:

由上图可看出，它现在只有管道数量的统计，但是题中指明还:需计算管道的总长度，如图10所示:

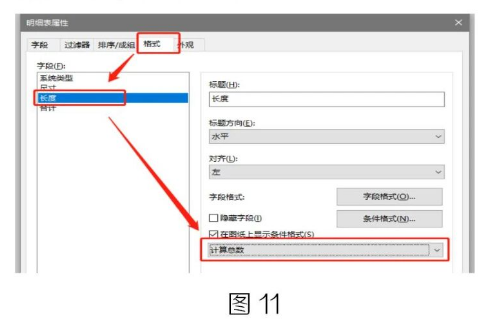

那我们现在还需要在“明细表属性”一“格式”，在字段“长度”中，选择“计算总数”，如图11所示:

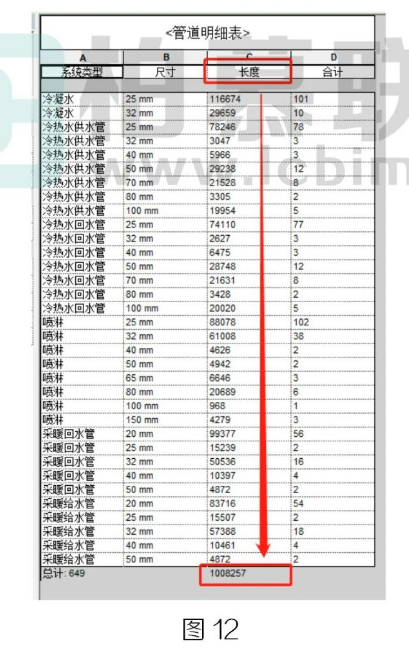

现在管道的总长度就显示出来了，管道明细表就完成了，用同样的方法可制作风管明细表，第7小题就可完成了，如图12所示
