熟悉Revit算量功能的都知道，Revit模型中直接导出的量为实物量，并不是传统二维图纸时代的工程量。目前国内主要工程量:计算主要还是依托二维图纸，计量规则也主要是针对二维图纸而设:定的。在这种二维与三维时代交界处，关于工程量的统计同样也出现了一些矛盾冲突。

拿大家熟知的管道工程量来说，《建设工程工程量清单计价规范》(GB50500-2013)规定:管道工程量计算不扣除阀门、管件(包括减压器、疏水器、水表、伸缩器等组成安装)及附属构筑物所占

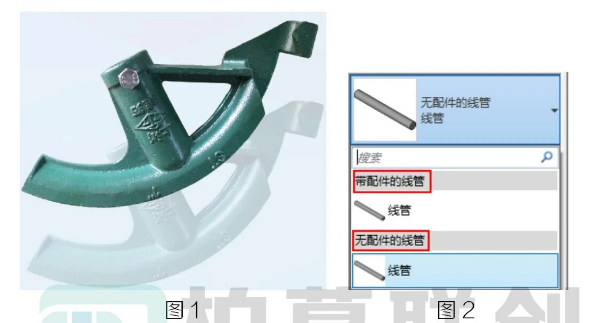

长度。简而言之，二维计价里面管道长度是包含了管道上的管件、阀:门等构件的长度，而Revit里面管道长度是管道净量，不含管件、管道附件的。所以两种方式计算的工程量是无法做对比的，目前Revit导出的实物量只能辅助施工过程的材料计划。回到线管上来，线管不同于管道之处在于实际施工中线管是没:有单独的弯头的，而是借助弯管器处理拐弯处的线管，如图1所示:

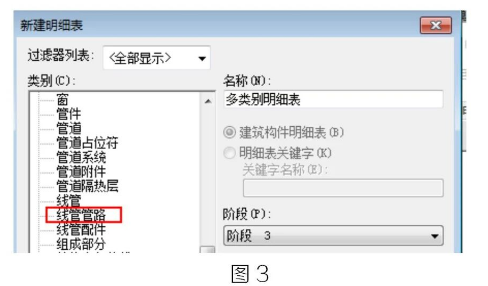

这就要求我们统计线管的时候要把弯头的长度计在线管长度内。其实Revit本身提供了两种线管系统族:带配件的线管和无配件的线管，如图2所示:而对于无配件的线管，除了可以用“线管”来统计工程量之外，还可以通过“线管管路”来统计，如图3所示:

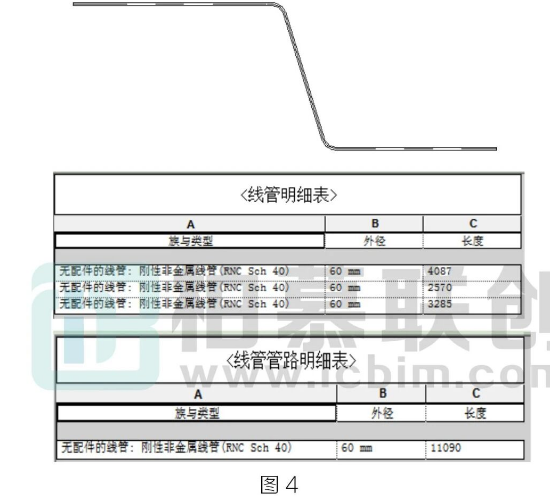

注意，使用“线管管路”所统计的长度是每一路连续的线管的总长，包括直段、分支、转弯处，对比如图4所示:

也就是说，如果后期我们有统计线管长度的需求，绘制线管时就需要使用无配件的线管，而非带配件的线管。同理，桥架也有与线管一样的用法，但是一般现场桥架均有独立的配件(弯头、三通)，故无配件的桥架使用的井不多。
