最近小编在出某项目的机电深化图纸的时候出现了一点小问题，链接的建筑底图没有处理干净，在图面显示较远的地方还有没删除掉的图元，如图1所示:

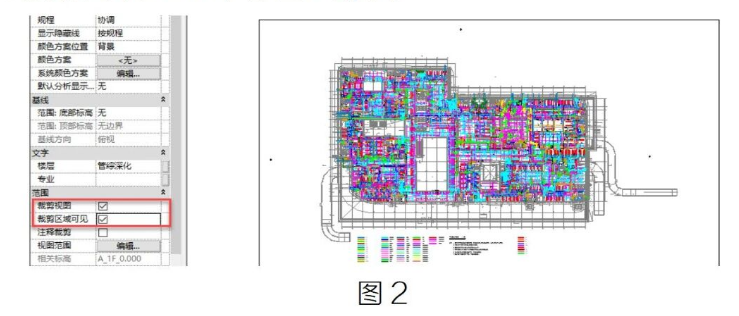

当时整个管线的尺寸标注已经完成了，再去修改底图，重新载人进来尺寸标注就会丢失，遇到这种情况，当时想到的就是用属性栏裁剪视图来处理它，如图2所示:
但是深化视图这么多，难道每一个都需要进去拖拽嘛?答案是:“NO”，在裁剪框下面我们可以看见有一个范围框的选项，而它的定义，如图3所示：

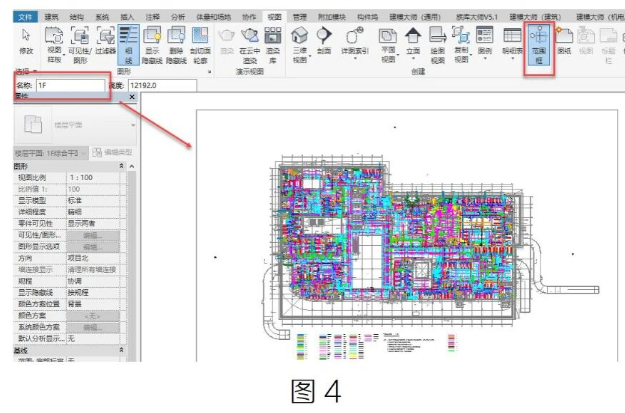

通过定义可发现，范围框的功能正好是需要的，点击视图选项卡下面的范围框，输入所需的名称，创建范围框即可，如图4所示:
最后全选浏览器里面需要出的深化视图，应用我们刚才做好的范围框”F”，再导入图纸就可以啦，如图5所示:
注意，这里的范围框不光可以应用到同层，这个项目的所有楼:层均可以使用，范围框和裁剪视图一样，都可以进行旋转，所以如果项目的正北方向与项目北之间有角度，用已经旋转好的范围框比裁剪视图要方便快捷许多。
