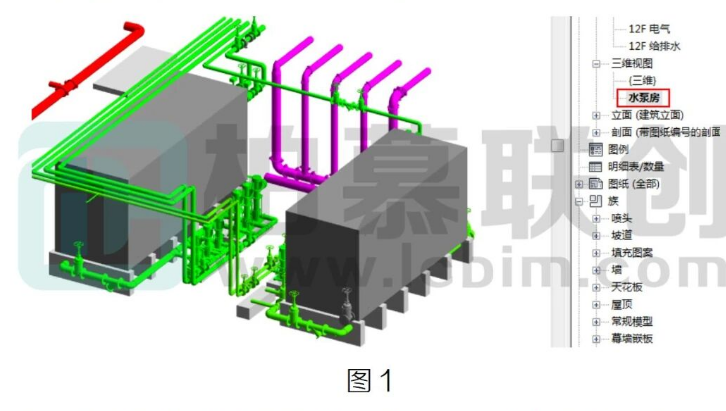

BIM模型搭建完成后，一般需要在三维展示。展示要有侧重点，比如侧重机电管线、比如侧重空调系统，或者只是展示某一个比较:复杂的机房，这时候一般的方式就是通过剖面框将需要展示部分框出来并单独保存一个视图，如图1所示:

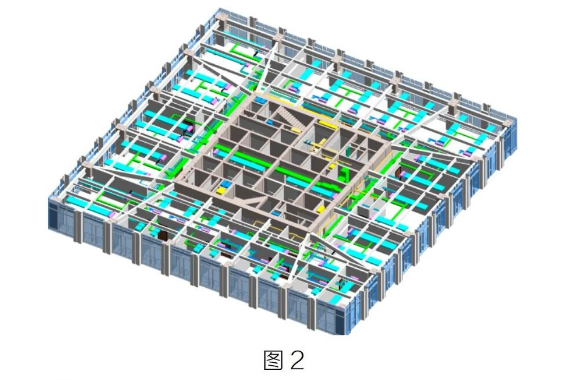

很多时候我想表达机电构件的时候，需要显示它跟土建构件的相对位置关系，如图1看不到墙体位置，不知道门在哪。但是如果显示了土建模型，又不能很好的表达机电构件的完整性，土建构件:会有些喧宾夺主，如图2所示:

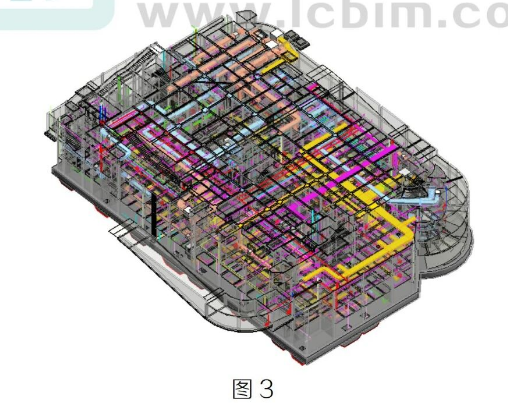

这时候，我们可以让土建构件淡显从而突出机电管线。淡显的方式有很多种，比如在W可见性中为所有土建构件设置一个透明度，效果如图3所示:
这种方式需要逐个设置某些族类别(如墙、楼板等)的透明度，稍显麻烦。当然如果觉得这种表达效果好，后期保存为视图样板用也还方便。

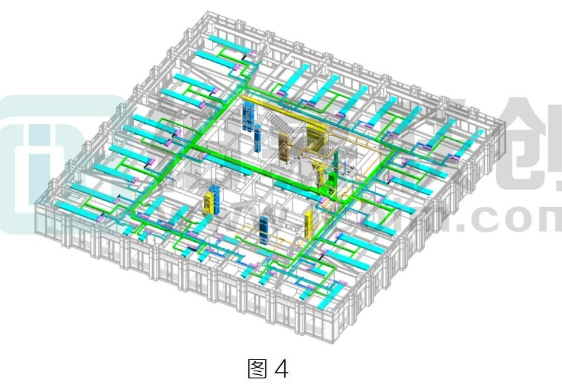

还有一种方法个人觉得比较便捷，效果也不错:设置规程为机械。一般建模的时候规程习惯设置为协调，便于查看构件;如果要重点展示机电模型，可以将三维视图规程设置为机械，此时非机电构件均显示为半色调，如图4所示:
这种表达方式，看着清楚且调整方式也便捷。
关于各个规程的区别，后期的每日一技会详细说明，敬请期待。
