Revit是一款广泛应用于建筑设计和工程的三维建模软件，它提供了丰富的功能来帮助用户进行尺寸标注设置。在Revit中，尺寸标注是非常重要的，它既能够表达设计意图，又能够提供准确的尺寸信息。下面我们将详细介绍如何进行Revit尺寸标注设置。

1. 选择标注工具：在Revit中，标注工具位于“注释”选项卡的“标注”面板中。点击“标注”面板中的“尺寸标注”按钮，然后选择要使用的尺寸标注类型。

2. 标注对象：点击要标注的对象，Revit会自动创建一个尺寸标注。你可以通过调整标注线的位置和方向来修改标注的位置。

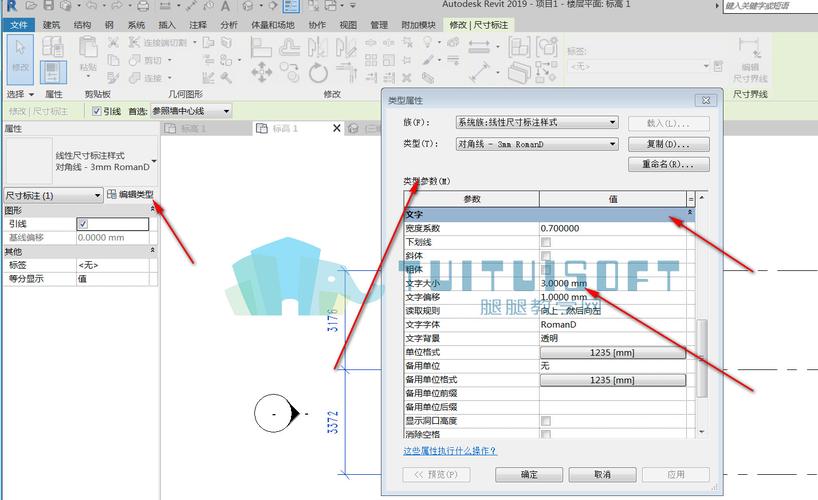

3. 设置标注样式：在创建标注后，你可以通过选择标注对象来修改标注的样式。在弹出的属性编辑器中，你可以调整标注的文字样式、箭头样式、尺寸线样式等。

4. 添加附加标签：如果需要，你可以添加附加标签来提供更多的尺寸信息。在属性编辑器中，选择“添加附加标签”，然后选择要添加的附加标签类型。

5. 编辑标注文字：标注文字可以通过单击标注文字进行编辑。你可以修改文字内容、字体、大小等。也可以通过选择文字并拖动来调整文字的位置。

6. 控制标注显示：在Revit中，你可以通过图层控制标注的显示。在“视图控制”选项卡的“图层”面板中，你可以选择要显示或隐藏的标注图层。

7. 标注位置约束：为了确保标注的准确性，你可以使用Revit的约束工具来约束标注的位置。通过选择标注和相关对象，然后在“约束”选项卡的“标注”面板中选择约束工具来添加约束。

8. 修改标注尺寸：如果需要修改标注尺寸，你可以通过选择标注对象并拖动来调整标注的长度。也可以通过双击标注对象来修改尺寸数值。

通过上述步骤，你可以轻松地进行Revit尺寸标注设置。尺寸标注在建筑设计和工程中起着非常重要的作用，它不仅能够传达设计意图，还能够提供准确的尺寸信息。希望这篇文章对你有所帮助！
