如何撰写CAD设计说明？
在进行CAD设计时，撰写设计说明是非常重要的一步。设计说明能够清晰地传达设计意图，帮助他人理解和执行你的设计。以下是一些撰写CAD设计说明的建议。
1.明确目的：在开始撰写设计说明前，明确你的目的是什么。是要向他人解释你的设计思路？还是要指导他人完成设计任务？确定目的后，你可以更好地选择合适的语言和方式来撰写说明。
2.结构清晰：设计说明需要有良好的结构，以便读者能够快速找到所需信息。你可以使用标题和编号来划分不同的部分，使得设计说明更易读。可以按照步骤、功能或者特性来组织材料。
3.简洁明了：设计说明应该避免过多的文字和复杂的句子。使用简洁明了的语言，尽量用简单的词汇和短句来表达。同时，避免使用过多的专业术语，除非你确定读者都了解。

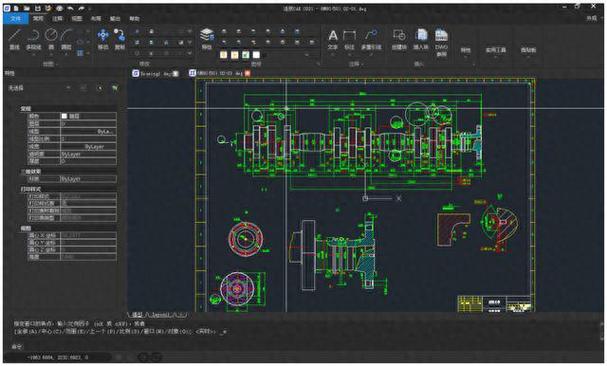

4.使用图表：CAD设计是关于图形的，因此在设计说明中使用图表是非常重要的。可以使用屏幕截图、示意图、工程图等来展示设计的不同方面。同时，图表可以更好地帮助读者理解你的设计。
5.引用参考资料：如果你在设计过程中参考了其他资料，可以在设计说明中引用它们。在引用时，确保提供准确的资料来源，以便读者可以进一步了解背景信息。
6.明确要求和限制：如果你的设计有特定的要求或者限制条件，一定要在设计说明中明确指出。这样可以帮助读者更好地理解你的设计，同时也可以避免后续出现不必要的问题。
7.注意细节：设计说明中的细节是非常重要的。确保你包含了所有必要的信息，如尺寸、材料、参数等。如果可能，提供额外的说明和解释，以便读者更好地理解你的设计。
总之，在撰写CAD设计说明时，要明确目的、结构清晰、简洁明了、使用图表、引用参考资料、明确要求和限制，并注意细节。通过合理的撰写设计说明，你能够更好地传达设计意图，提高设计的执行效果。
