如何进行CAD设计说明

CAD（计算机辅助设计）是一种广泛应用于各行各业的设计工具，它能够帮助设计师快速、准确地创建和修改设计图纸。下面是一些CAD设计说明的基本步骤。

1. 定义设计需求

在开始CAD设计之前，首先需要明确设计的目标和需求。这包括设计的尺寸、功能、材料等方面的要求。明确设计需求有助于设计师更好地理解客户的要求，并为设计提供方向。

2. 创建草图

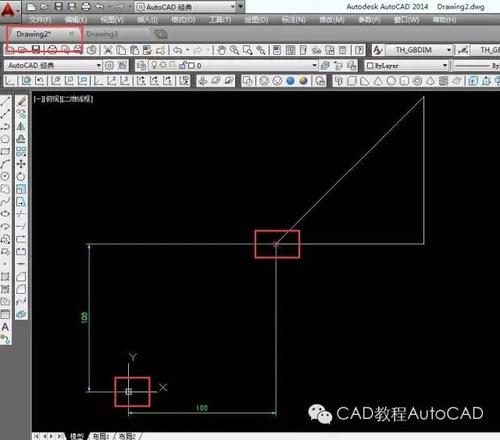

在CAD软件中，首先需要创建一个草图作为设计的基础。草图可以通过绘制线条、曲线和形状来表示设计的概念。设计师可以使用CAD软件中的绘图工具，如直线、圆弧、矩形等来创建草图。

3. 添加细节

一旦草图创建完成，设计师可以开始添加细节。这包括添加尺寸、文字、符号等元素来明确设计的要求和特征。CAD软件通常提供了丰富的绘图工具和标注选项，使得设计师可以轻松地添加细节。

4. 进行3D建模

一些CAD设计需要进行3D建模，以实现更加真实和立体的效果。在3D建模过程中，设计师可以使用CAD软件中的建模工具，如拉伸、旋转、倾斜等来创建和修改实体模型。3D建模可以帮助设计师更好地理解设计的空间关系和外观效果。

5. 进行材料和渲染设置

一旦设计师完成了3D建模，就可以开始设置材料和进行渲染。CAD软件通常提供了多种材料选项，设计师可以根据需要选择适合的材料。渲染可以帮助设计师模拟设计在真实环境中的外观和光照效果。

6. 进行修改和优化

完成设计后，设计师需要对其进行修改和优化。这包括调整尺寸、改善结构、优化外观等方面的改动。CAD软件的优势在于可以快速、准确地修改设计，设计师可以多次尝试不同的方案，直到达到满意的结果。

7. 生成图纸和文档

最后，设计师可以根据需要生成设计图纸和相关文档。CAD软件通常提供了输出和打印选项，使得设计师可以将设计保存为图像文件或打印为实体图纸。此外，设计师还可以创建设计说明书、材料清单等相关文档。

综上所述，CAD设计说明是一个多步骤的过程，需要设计师根据设计需求创建草图、添加细节、进行3D建模、设置材料和渲染、进行修改和优化，并最终生成图纸和文档。通过CAD软件的帮助，设计师能够更加高效地完成设计任务，并为客户提供满意的设计解决方案。
