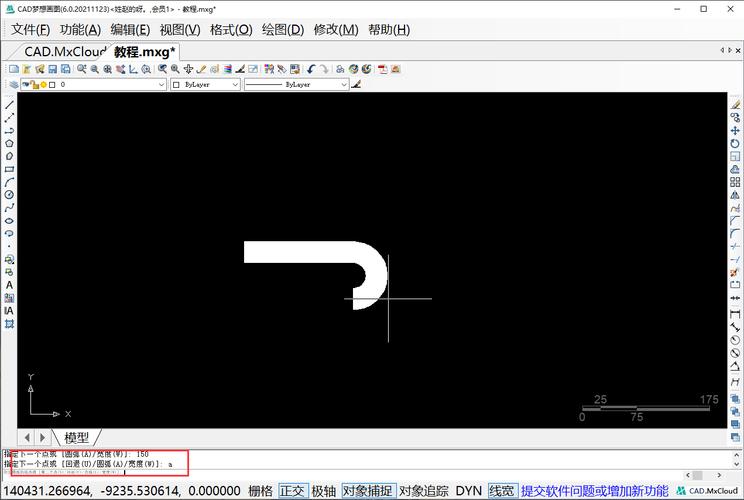

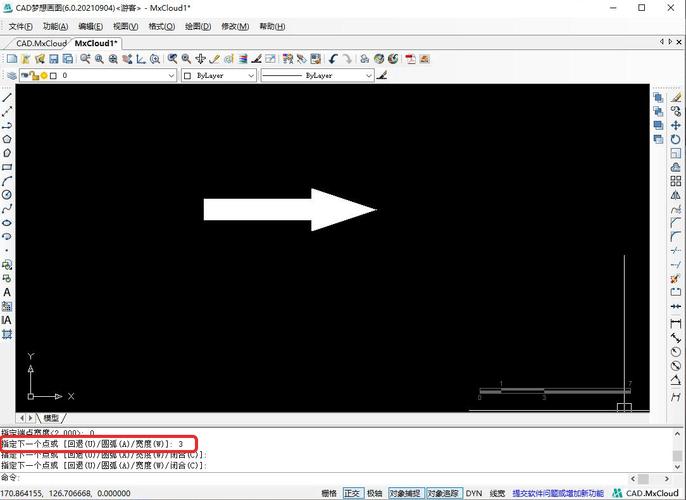

如何绘制CAD标注箭头线在CAD软件中，绘制标注箭头线是非常常见的操作。标注箭头线用于指示和注释CAD图纸中的特定维度和距离。下面将介绍如何在CAD软件中绘制标注箭头线的步骤。1. 打开CAD软件并选择绘图空间。在CAD软件中，打开新的绘图空间或选择现有的图纸文件。2. 选择绘制标注箭头线的工具。在CAD软件的工具栏中，找到标注箭头线绘制的工具。通常，这个工具被命名为“标注箭头线”或“尺寸线”。3. 设置箭头线的属性。在绘制标注箭头线之前，需要设置箭头线的属性，例如箭头的大小、颜色或线型。在CAD软件的属性编辑器中，根据需要进行相应的设置。4. 选择标注箭头线的位置。在CAD图纸中，选择标注箭头线的起点和终点。这些起点和终点可以是任意两个点，通常是需要注释或标注的对象。5. 绘制标注箭头线。使用鼠标在CAD图纸中单击起点和终点，然后按下鼠标左键并拖动以绘制箭头线。根据需要，可以调整箭头线的长度和角度。6. 添加文本或标签。如果需要，在箭头线的末端添加文本或标签来说明注释的内容。在CAD软件中，选择添加文本的工具，并单击箭头线的末端，输入相应的文本或标签。7. 完成绘制。完成箭头线的绘制后，保存CAD图纸并关闭CAD软件。以上是绘制CAD标注箭头线的基本步骤。在实际操作中，可能还需要根据具体的需求和CAD软件的版本来调整一些细节。通过熟练掌握CAD软件的工具和功能，可以更加高效地绘制标注箭头线，并提高CAD图纸的可读性和可理解性。
