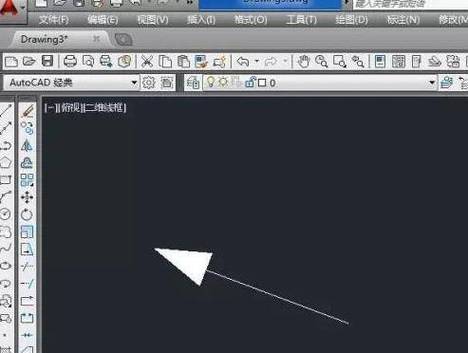

如何在CAD2008中绘制箭头符号
在CAD2008中，绘制箭头符号是一个常见的需求。箭头符号通常用于标识方向或指示某个对象的位置。下面是一些简单的步骤，教你如何在CAD2008中绘制箭头符号。
步骤1：打开CAD2008软件并创建新的绘图文件。
步骤2：选择“绘图”选项卡上的“绘图工具”按钮，在下拉菜单中选择“线”工具。

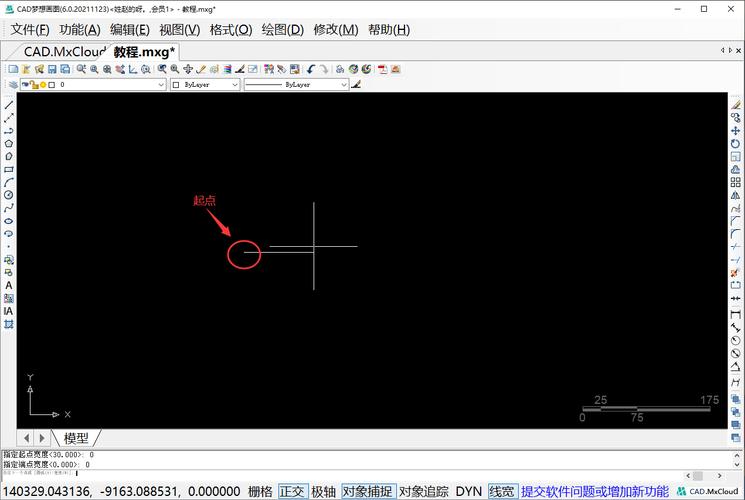

步骤3：在绘图区域点击鼠标左键，在起点位置绘制一条直线。
步骤4：使用“鼠标右键”或“ESC”键取消当前操作，然后再次点击鼠标左键，在终点位置绘制另一条直线，与第一条直线形成一个箭头的一条边。
步骤5：选择“绘图”选项卡上的“绘图工具”按钮中的“圆弧”工具。
步骤6：在箭头的终点位置点击鼠标左键，然后拖动鼠标形成一个圆弧。确保该圆弧与箭头的另一边形成一个封闭的箭头形状。
步骤7：使用“鼠标右键”或“ESC”键取消当前操作，然后选择“绘图”选项卡上的“绘图工具”按钮中的“填充”工具。
步骤8：在箭头的内部点击鼠标左键，然后选择合适的填充颜色填充箭头符号。
步骤9：最后，保存你的绘图文件，以便之后使用。
绘制箭头符号可以帮助我们更好地理解和解释CAD图纸中的信息。尝试使用上述步骤，在CAD2008中绘制箭头符号，并将其运用到你的绘图项目中。
