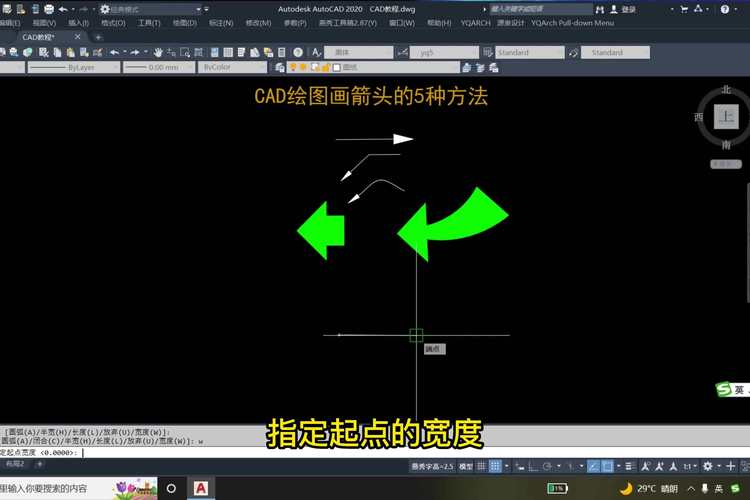

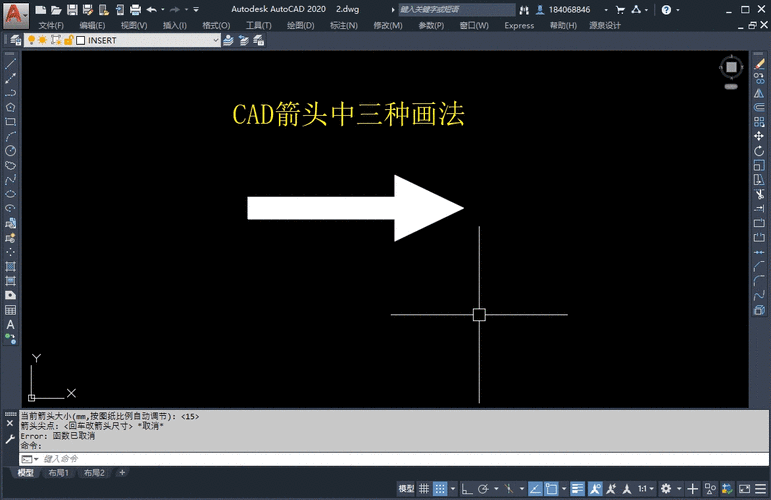

如何绘制CAD中的箭头图形CAD（计算机辅助设计）是一种广泛应用于建筑、机械、电子等领域的设计工具，它能够帮助设计师快速、高效地完成各种图形的绘制。在CAD中，箭头图形常常用于指示方向、表示流程、标识特定区域等多种用途。下面将介绍如何在CAD中绘制箭头图形。1. 选择箭头样式：首先，在CAD中绘制箭头图形之前，您需要选择合适的箭头样式。CAD软件通常提供了多种箭头样式，您可以根据需要选择适合的样式。箭头样式通常包括直线箭头、封闭箭头、开放箭头等，您可以根据需要选择不同的样式。2. 绘制箭头线段：绘制箭头图形的第一步是绘制箭头的线段。在CAD软件中，您可以使用直线工具或多段线工具绘制线段。确定箭头的起点和终点位置后，选择合适的工具，并在CAD绘图区域中绘制线段。3. 添加箭头头部：绘制箭头线段后，您需要添加箭头的头部。CAD软件通常提供了箭头头部的绘制工具，您可以使用这些工具为箭头线段添加头部。通常，您需要将箭头的线段延长一定长度，并在其末端绘制箭头头部。4. 调整箭头样式和属性：在绘制箭头图形的过程中，您可能需要对箭头的样式和属性进行一些调整。例如，您可以修改箭头的大小、颜色、线型等。CAD软件通常提供了相应的工具和选项，使您能够轻松地调整箭头的样式和属性。5. 标注箭头图形：完成箭头图形的绘制后，您可能需要对其进行标注，以便更好地描述其用途或含义。在CAD软件中，您可以使用文字工具添加标注。选择适当的文字样式、大小和位置，并添加相关的描述信息。在CAD中绘制箭头图形可能需要一些技巧和经验，但随着练习和熟悉，您将能够快速、准确地完成箭头的绘制。通过选择合适的箭头样式、绘制线段、添加箭头头部、调整样式和属性以及标注图形，您可以创建出各种精美的箭头图形，实现更具吸引力和表达力的设计效果。
