如何使用CAD绘制箭头形状？
使用CAD绘制箭头形状可以帮助我们在设计和制图过程中更准确地表示方向和注释。下面我将介绍一种方法来绘制箭头形状。
步骤1：打开CAD软件
首先，打开你使用的CAD软件，并创建一个新的绘图文件。
步骤2：绘制箭身

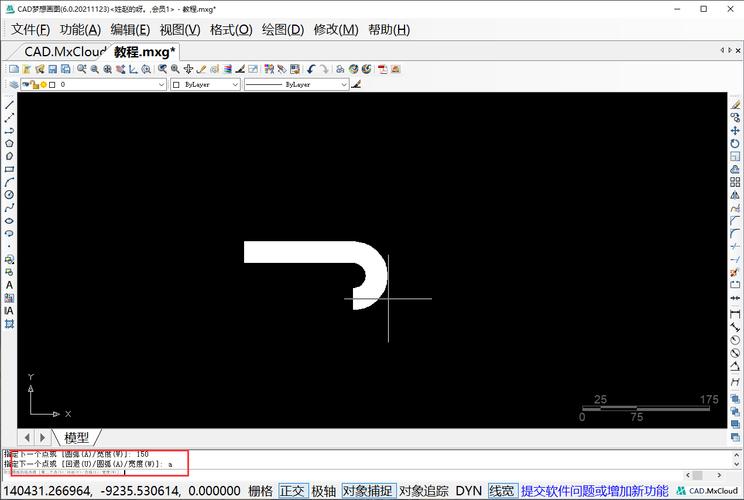

选择绘图工具，例如直线工具或多段线工具，在绘图区域上点击鼠标左键，开始绘制箭身。点击鼠标左键，依次连接各点，直到箭身绘制完成。确保箭身的长度和角度符合要求。
步骤3：绘制箭头头部

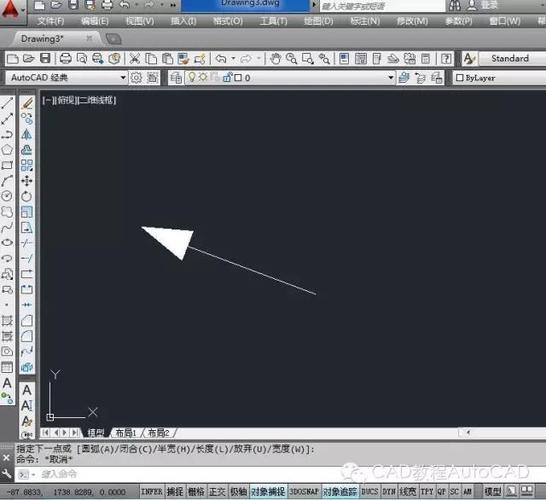

在箭身的一端，使用绘图工具绘制一个封闭形状，作为箭头的头部。你可以选择绘制一个三角形或者其他形状。确保箭头头部与箭身连接紧密，形成一个完整的箭头。
步骤4：编辑箭头样式
在CAD软件中，你可以编辑箭头的样式，例如箭头的大小和形状。通过选择编辑工具，对箭头的各个部分进行调整和修改，以达到你想要的箭头样式。
步骤5：保存绘图文件
一旦完成箭头的绘制和编辑，记得保存你的绘图文件。你可以选择将文件保存为CAD软件支持的格式，方便你在以后的工作中继续使用和编辑。
通过以上步骤，你便可以使用CAD软件绘制箭头形状。这样的箭头形状可以方便地指示方向和注释，并且可以根据需要进行编辑和修改。希望这个方法对你有帮助！
