如何在AutoCAD中绘制箭头图形

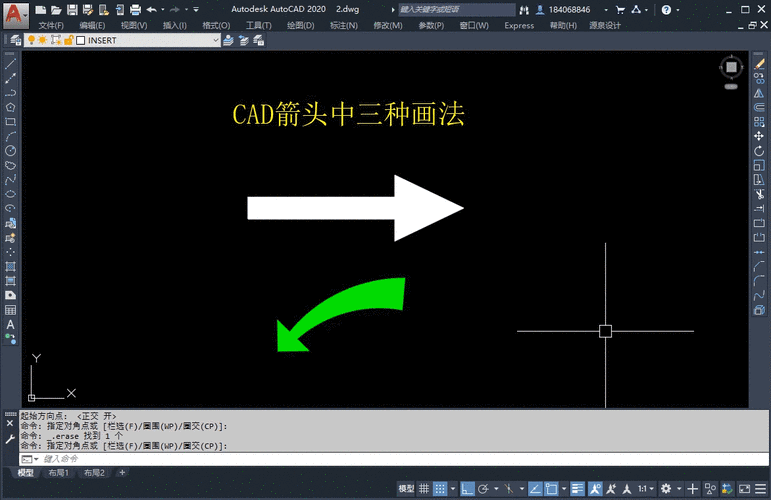

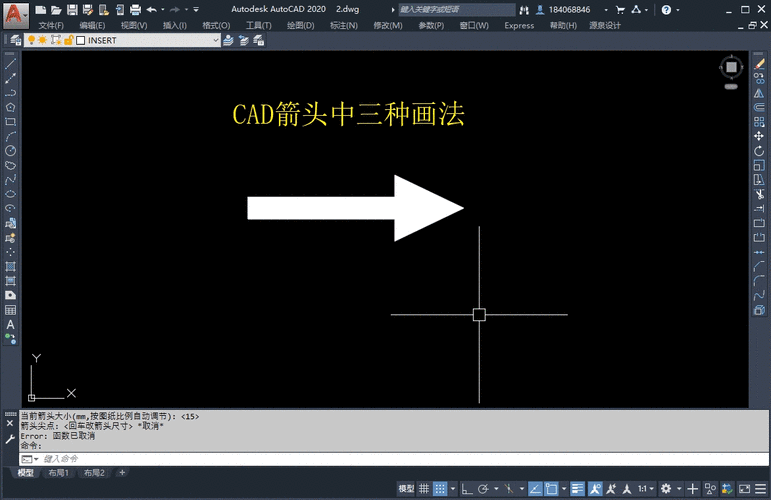

AutoCAD是一款广泛用于设计和绘图的软件，它提供了丰富的绘图工具和功能。在AutoCAD中，我们可以使用一些简单的步骤来绘制箭头图形。
下面是在AutoCAD中绘制箭头图形的步骤：
第一步：打开AutoCAD软件并创建一个新的绘图文件。
第二步：选择"线"工具或在命令行中输入"L"命令来绘制箭头的主干线。
第三步：确定箭头的起点和终点，然后通过拖动鼠标或键盘输入坐标来绘制主干线。
第四步：选择"圆心，半径"工具或在命令行中输入"CEN, R"命令来绘制箭头的头部。确保头部的半径和主干线的宽度相等。
第五步：选择"填充"工具或在命令行中输入"HATCH"命令来填充箭头的头部。
第六步：选择适当的填充样式和颜色，并将其应用到箭头的头部。
第七步：使用"修剪"或"延长"工具来修剪或延长主干线和箭头的头部，使其符合设计要求。
第八步：保存绘图文件并进行必要的编辑和修改，以使箭头图形满足需求。
通过以上步骤，我们可以在AutoCAD中轻松绘制出箭头图形。这个过程简单易懂，即使对于初学者来说也相对容易上手。在绘制箭头图形时，确保按照设计要求进行准确的绘制和调整。
