绘制幕墙是建筑设计中的重要一环，它不仅可以提供建筑物外观美观，还能起到隔热、隔音、防风和防水等功能。在Revit软件中，绘制幕墙需要经过一系列的步骤，下面将详细介绍这些步骤。

第一步：创建基础模型

在Revit软件中，首先需要创建一个基础模型，作为幕墙的底部基准。可以按照建筑物的实际尺寸，绘制一个基础模型，通常使用的是墙体或者楼板元素。这个基础模型将作为幕墙的支撑。

第二步：选择幕墙类型

在Revit软件中，有多种类型的幕墙可以选择，如单层幕墙、夹层幕墙、双层幕墙等。根据实际需要和设计要求，选择合适的幕墙类型。

第三步：绘制幕墙轮廓

在Revit软件中，通过绘制幕墙轮廓来定义幕墙的形状和尺寸。可以使用绘图工具绘制直线、弧线等来绘制幕墙的外形。要注意保持幕墙的连续性和平滑性。

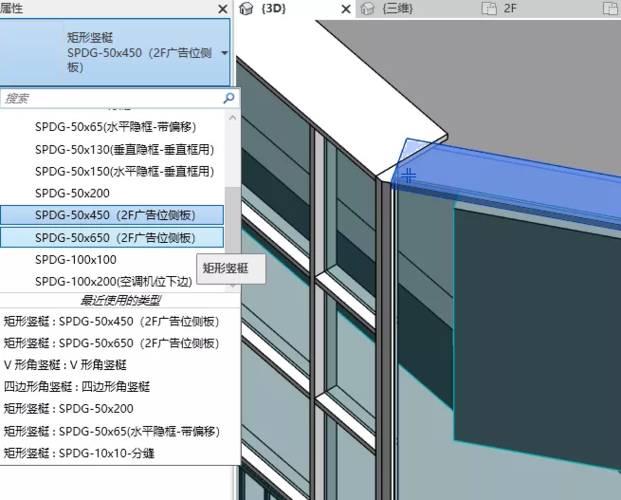

第四步：添加幕墙系统

在Revit软件中，可以通过添加幕墙系统来定义幕墙的具体构造和组成部分。可以选择幕墙系统的材料、型号和构造方式等。可以添加玻璃、铝板等材料来构成幕墙。

第五步：绘制幕墙分格

在Revit软件中，幕墙通常具有分格的形式，可以通过绘制分格来定义幕墙的分区和形式。可以选择水平、垂直或斜向的分格形式。可以根据实际需求和设计要求，灵活地进行分格的设置。

第六步：调整幕墙参数

在Revit软件中，可以通过调整幕墙的参数来实现幕墙的灵活变化。可以调整幕墙的高度、宽度、倾斜度等参数，以满足实际需求和设计要求。

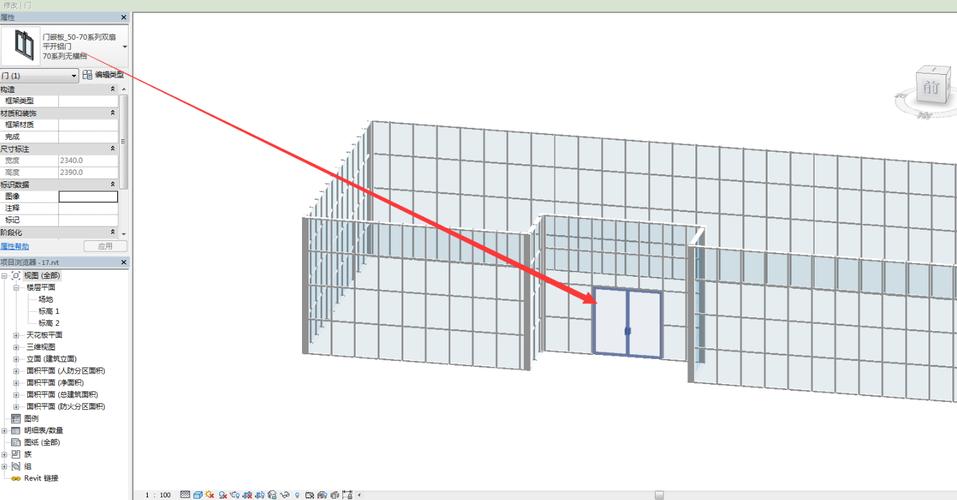

第七步：添加幕墙构件

在Revit软件中，可以通过添加幕墙构件来完善幕墙的细节和构造。可以添加门窗、雨水口等构件来提高幕墙的实用性和功能性。

第八步：进行幕墙分析

在Revit软件中，可以进行幕墙分析来评估幕墙的性能和效果。可以进行隔热、隔音、防风和防水等分析，以提高幕墙的质量和效果。

第九步：生成施工图

在Revit软件中，可以通过生成施工图来输出幕墙的详细图纸。可以生成平面图、立面图、剖面图等，以满足实际施工需求。

总结：

绘制幕墙的Revit步骤包括创建基础模型、选择幕墙类型、绘制幕墙轮廓、添加幕墙系统、绘制幕墙分格、调整幕墙参数、添加幕墙构件、进行幕墙分析和生成施工图。通过这些步骤，可以实现幕墙的绘制和设计，并得到满足实际需求和设计要求的幕墙设计方案。
