Revit是一种专业的建筑信息模型（BIM）软件，它广泛应用于建筑设计和施工过程中。在实际项目中，有时需要将Revit图纸导出为CAD格式以满足特定的需求。本文将介绍如何将Revit图纸导出为CAD格式。

步骤一：准备导出前的操作

在开始导出之前，我们需要进行一些准备工作，以确保导出的CAD文件能够符合我们的要求。

首先，确认Revit图纸中的构件是否已经正确地设置了图层。在Revit中，图层是用来区分不同构件的重要组成部分。确保每一种构件都有一个对应的图层，并且每一个图层都有一个唯一的名称。

其次，检查图纸中是否存在相互重叠的构件。在Revit中，重叠的构件会导致导出的CAD文件中出现问题。通过在Revit图纸中使用“裁剪区域”功能，可以解决这个问题。

最后，在导出之前，可以考虑使用Revit的“视图过滤器”功能，对图纸中的构件进行过滤，从而实现导出时的灵活控制。

步骤二：导出Revit图纸为CAD格式

完成了准备工作之后，我们可以开始将Revit图纸导出为CAD格式了。

首先，在Revit中打开需要导出的图纸，并选择需要导出的图纸视图。在列表中选择对应的图纸视图，然后点击“文件”选项卡中的“导出”按钮。

在弹出的导出对话框中，选择“CAD格式”作为导出类型，并选择导出的文件路径和文件名。

接下来，点击“选项”按钮，打开导出选项对话框。

在导出选项对话框中，可以设置导出的CAD文件的版本、图层和线型等参数。确保设置与项目要求和目标软件兼容。

点击“确定”按钮后，返回导出对话框，并点击“导出”按钮，开始导出Revit图纸为CAD格式。

步骤三：验证导出结果并进行后续处理

导出完成后，我们需要验证导出的CAD文件是否符合我们的要求，并进行适当的后续处理。

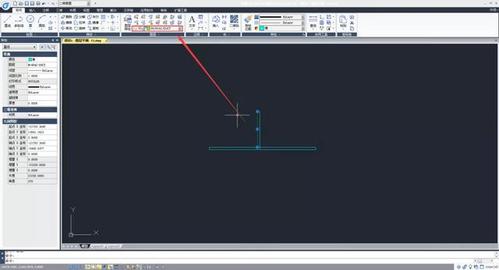

首先，打开导出的CAD文件，并检查图层、构件和线型等是否正确导出。确保导出的CAD文件与原始的Revit图纸保持一致。

如果发现导出的CAD文件有问题，可以返回Revit图纸，进行必要的调整和修改，然后重新导出。

最后，根据实际需求，可以使用CAD软件对导出的文件进行进一步的编辑和修改。CAD软件提供了丰富的工具和功能，可以进一步优化导出的CAD文件。

总结

本文介绍了如何将Revit图纸导出为CAD格式。首先，我们需要进行导出前的准备工作，包括设置图层、解决构件重叠和使用视图过滤器。然后，通过选择导出图纸视图和设置导出选项，将Revit图纸导出为CAD格式。最后，我们需要验证导出结果并进行后续处理，确保导出的CAD文件符合要求。希望这篇文章对大家理解如何将Revit图纸导出为CAD格式有所帮助。
