Revit是一种专业的建筑信息模型（BIM）软件，它提供了丰富的绘图工具，可以帮助建筑师和设计师创建精确的建筑模型和施工图纸。在Revit中，尺寸标注是非常重要的，它可以帮助我们准确测量和表达建筑元素的尺寸。下面是如何使用Revit绘制尺寸标注的步骤。

步骤一：打开Revit并创建项目

首先，打开Revit软件并创建一个新的项目。在“新建”对话框中，选择你想要的模板，如“建筑模板”或“结构模板”。

步骤二：创建建筑元素

在Revit中，通过创建建筑元素来模拟实际建筑物。使用绘图工具在平面视图中创建墙体、窗户、门等建筑元素，确保它们的位置和尺寸准确。

步骤三：选择绘图工具

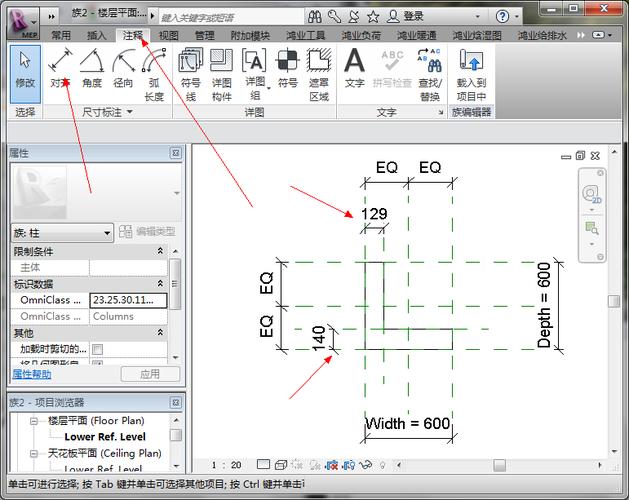

在Revit的工具栏上，选择“注释”工具，然后选择“尺寸”工具。这将使你能够开始绘制尺寸标注。

步骤四：选择尺寸线的起点和终点

在绘制尺寸标注之前，你需要选择尺寸线的起点和终点。通过单击鼠标左键选择墙体或其他建筑元素来确定起点，然后拖动鼠标以选择终点。

步骤五：添加辅助线

如果你想要更加准确地控制尺寸标注的位置，可以使用辅助线。选择“绘制”工具，然后选择“辅助线”工具。绘制辅助线，然后将其与尺寸线对齐。

步骤六：设置尺寸风格

在绘制尺寸标注之前，你可以通过选择“属性”工具栏上的“尺寸线样式”来设置尺寸标注的样式。你可以选择不同的线型、线宽和颜色来满足你的需求。

步骤七：绘制尺寸标注

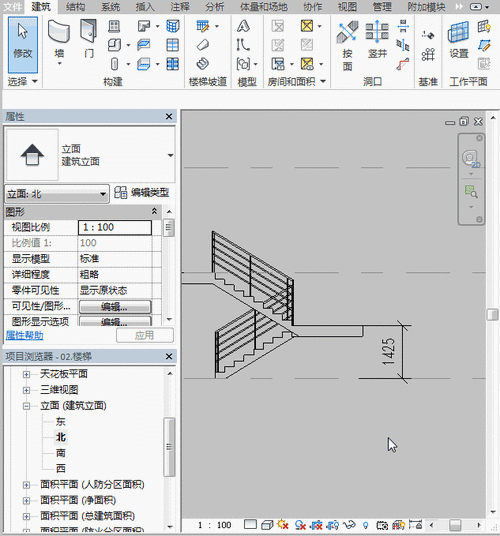

现在，你已经完成了所有准备工作，可以开始绘制尺寸标注了。选择“尺寸”工具，并按照步骤四中的方法选择起点和终点。然后，按住鼠标左键并拖动，Revit会自动绘制尺寸标注。

步骤八：编辑尺寸标注

如果你需要编辑已经绘制的尺寸标注，可以选择它并使用Revit提供的编辑工具进行修改。你可以调整标注的位置、角度和文字内容。

步骤九：添加尺寸线偏移

有时候，为了使尺寸标注更加清晰可读，你可以添加尺寸线的偏移。选择标注，然后使用“编辑”工具栏上的“偏移”工具进行调整。

步骤十：保存和打印

当你完成所有的尺寸标注后，记得保存你的Revit项目。你可以选择“文件”菜单中的“保存”选项，并选择合适的文件名和位置。如果需要，你还可以使用Revit提供的打印功能将绘制的尺寸标注输出为纸质或电子文件。

综上所述，使用Revit绘制尺寸标注并不复杂。只需要按照上述步骤选择合适的工具，进行准确的操作，就可以创建出精确、清晰的尺寸标注。这将有助于建筑师和设计师更好地表达他们的设计意图，同时也方便了施工人员的工作。
