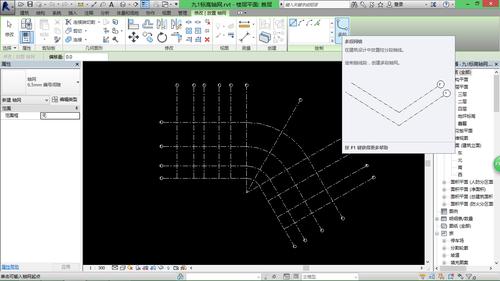

如何在Revit中绘制带有角度的扇形轴网
Revit是一款广泛用于建筑、结构和机电系统设计的软件。其中一个重要的功能是绘制扇形轴网，用于标记建筑物中的角度。本文将介绍如何在Revit中绘制带有角度的扇形轴网。
1. 打开Revit软件，并创建一个新项目。选择适当的模板，例如建筑或结构模板。
2. 点击“建模”选项卡上的“楼层”工具，选择需要添加扇形轴网的楼层
3. 在“楼层”工具中，点击“轴网”工具图标。这将打开轴网创建工具。
4. 在创建轴网窗口中，选择“数量”标签，并选择需要绘制的扇形轴网数量。
5. 在“几何”标签中，选择“自动绘制”选项，并选择所需的轴网类型，例如“线”或“填充”。
6. 在“参数”标签中，选择“角度”参数，并确定扇形轴网的角度范围。
7. 点击“确定”按钮以创建扇形轴网。
8. 如果需要调整扇形轴网的位置或大小，可以使用Revit的编辑工具来进行调整。例如，可以使用移动工具来移动轴网，或使用缩放工具来调整轴网的大小。
9. 如果需要添加文字或符号到扇形轴网中，可以使用Revit的注释工具。例如，可以使用文字工具来添加角度值，或使用符号工具来添加符号。
10. 最后，保存并导出Revit项目，以便在其他软件中使用或共享。
总结一下，根据上述步骤，我们可以轻松地在Revit中绘制带有角度的扇形轴网。Revit的强大功能和直观的界面使得这个过程变得简单而有效。希望本文对您有所帮助，祝您在Revit中绘制扇形轴网时顺利进行！
