Revit是一款广泛使用的建筑信息模型（BIM）软件，它可以帮助建筑师和设计师更好地完成建筑项目。在Revit中，轴网是建筑平面图中十分重要的一个元素，它能够提供建筑元素的布局和定位信息。下面是学习如何绘制Revit轴网的步骤。

第一步：打开Revit软件并创建新项目。

在开始绘制Revit轴网之前，首先需要打开Revit软件并创建一个新的项目。在Revit的启动页面，选择“新建项目”并选择适用于你的项目类型的模板。然后，点击“新建项目”按钮开始创建项目。

第二步：绘制建筑平面图。

在新建的Revit项目中，首先需要绘制建筑平面图。选择“建筑”选项卡中的“建模”工具，然后选择“建筑墙”工具。使用墙工具绘制建筑的外部轮廓，确保墙体完整且封闭。然后，使用其他建筑元素工具（例如门、窗户等）绘制建筑平面图的内部布局。

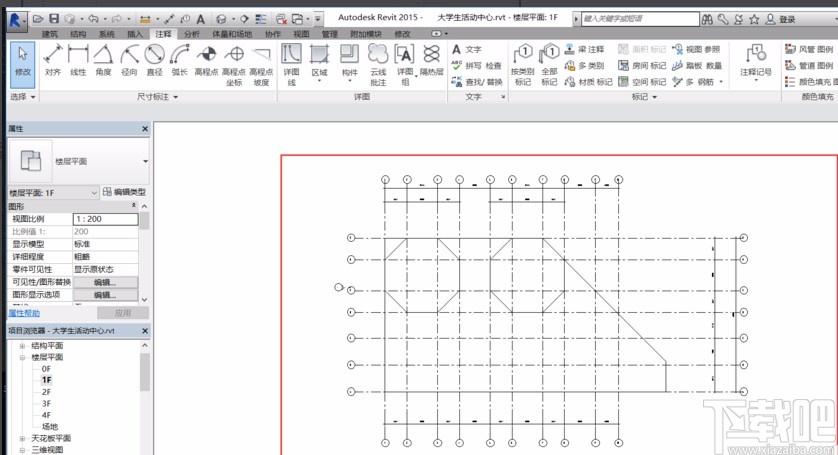

第三步：打开轴网工具。

在绘制建筑平面图完成后，需要打开轴网工具。选择“结构”选项卡中的“轴网”工具，然后选择“轴网”命令。此时，轴网工具将被激活，可以开始绘制轴网。

第四步：设置轴网的属性。

在绘制轴网之前，需要设置轴网的属性，包括轴网的起始点、方向和间距。在Revit的属性编辑器中，选择“轴网”选项卡并设置轴网的属性。可以设置轴网的起始点和方向，也可以设置轴网的间距和数量。

第五步：绘制轴网。

设置好轴网的属性后，可以开始绘制轴网。在绘制轴网之前，需要确定轴网的起始点和方向。选择轴网工具，点击建筑平面图上的起始点，然后移动鼠标确定轴网的方向。接下来，根据设置的间距和数量，绘制轴网线。

第六步：编辑轴网。

在绘制轴网之后，可以对轴网进行进一步的编辑。选择轴网工具，点击轴网线上的点进行编辑。可以添加、删除或移动轴网线上的点，以调整轴网的形状和位置。

第七步：保存并应用轴网。

在完成轴网的绘制和编辑后，需要保存并应用轴网。选择“文件”选项卡中的“保存”按钮，保存Revit项目。然后，在建筑平面图中选择“应用轴网”命令，将轴网应用于建筑元素。

总结：

通过以上的步骤，可以学习如何在Revit中绘制轴网。轴网是建筑平面图中非常重要的元素，它能够提供建筑元素的布局和定位信息。在使用Revit软件进行建筑设计时，熟练掌握轴网的绘制方法可以提高工作效率，并且能够更好地完成建筑项目。
