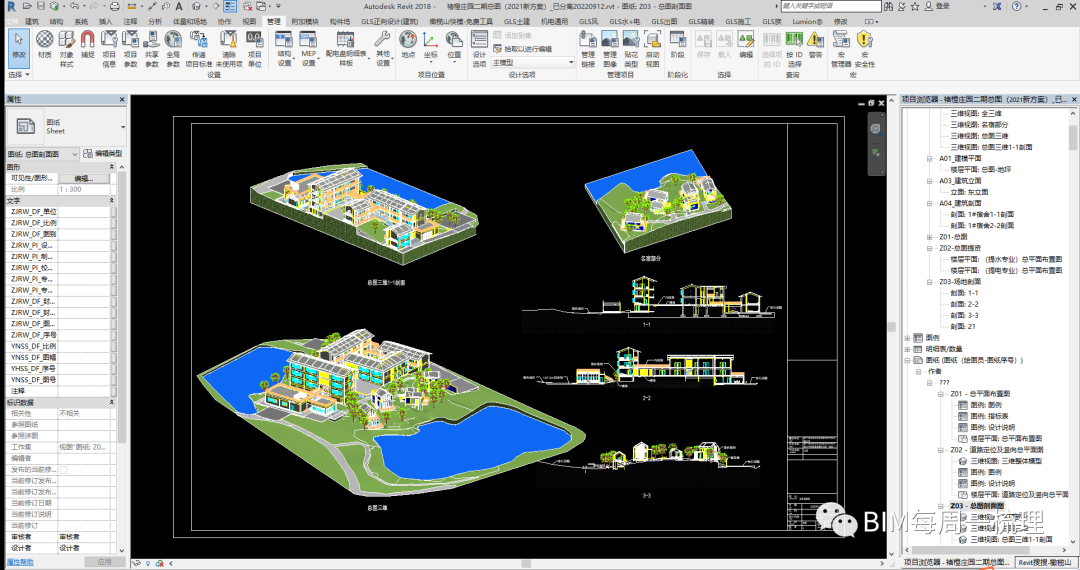

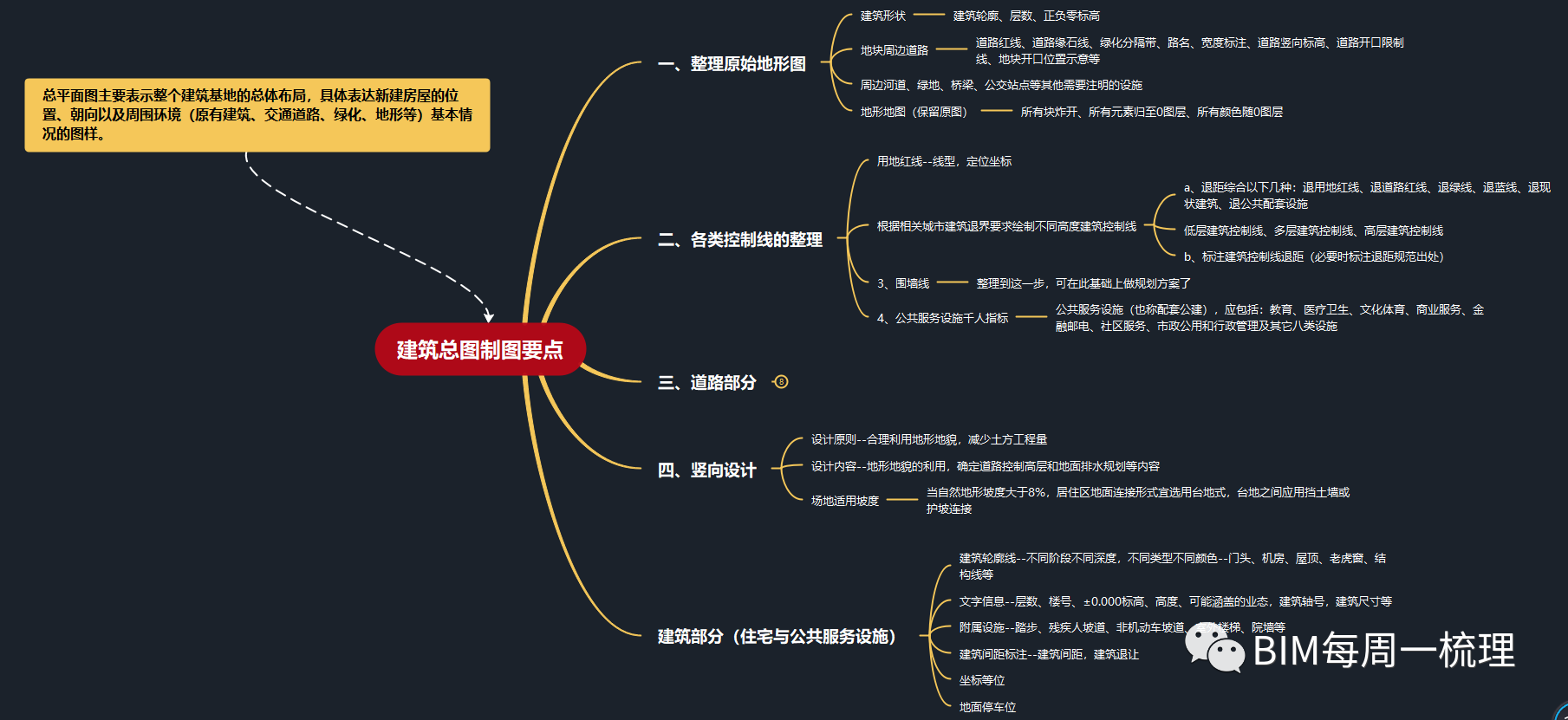

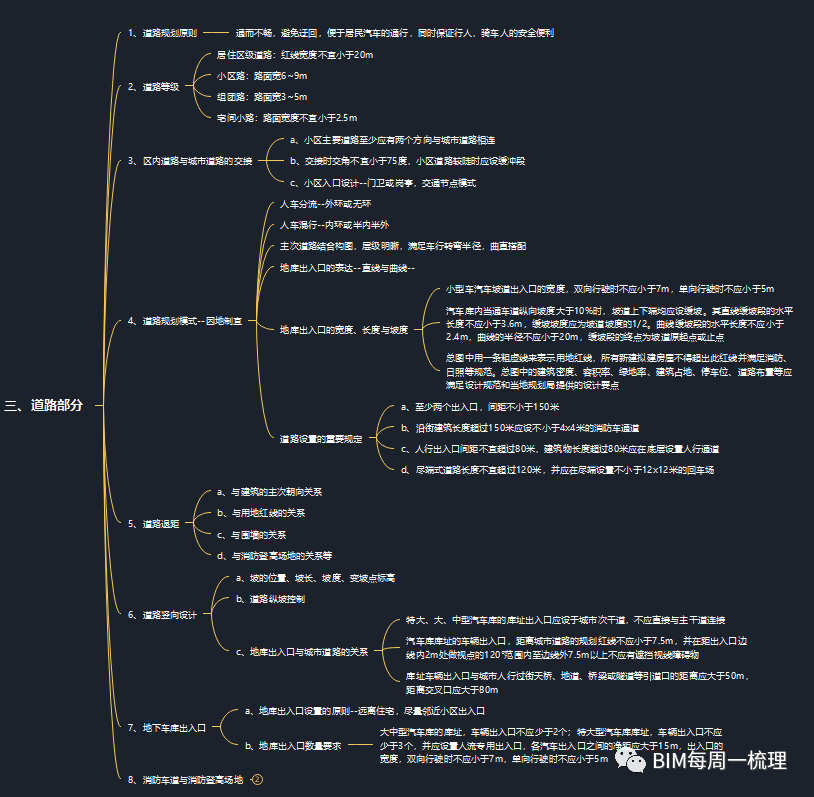

后附：褚橙庄园总图BIM正向设计笔记及过程记录

1、场地竖向设计图、消防总平面图是否合成一张图？之前沟通按单独出图的话，现总图中未见相关内容表达

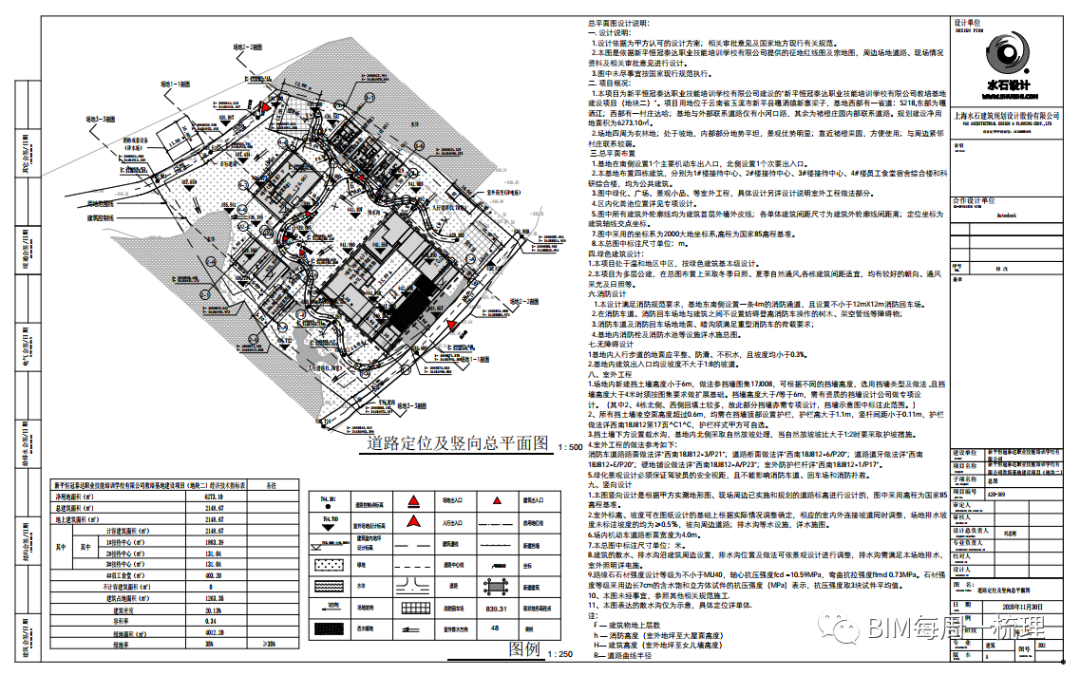

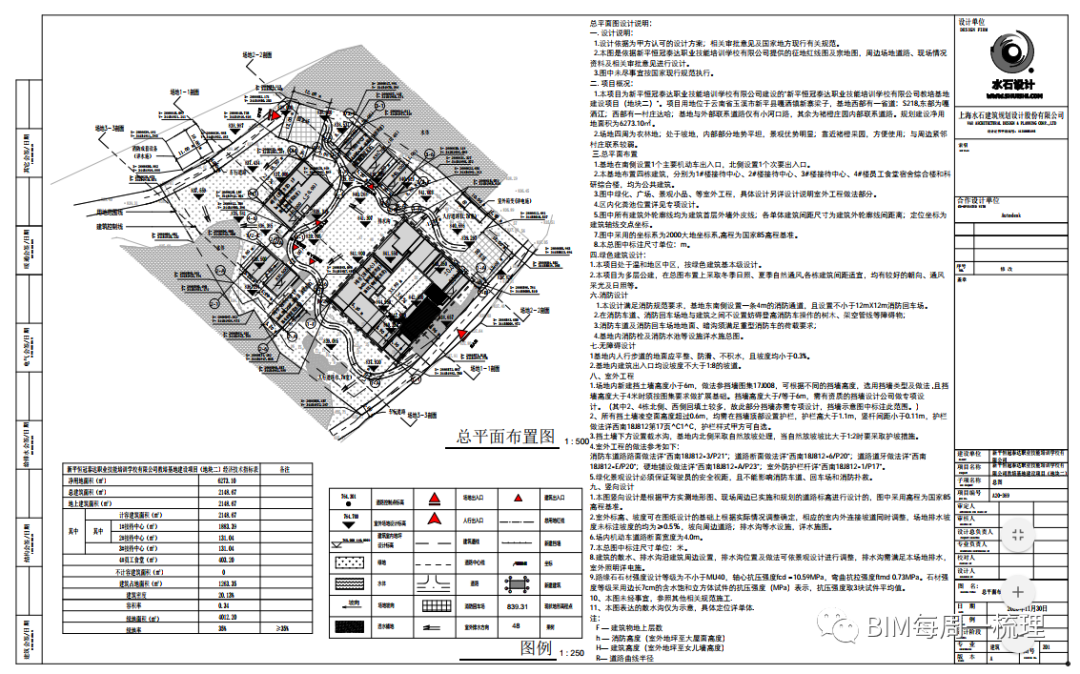

：2020/11/8日提资一版总平面布置图、道路定位及竖向总平面图、消防道路及扑救场地总平面示意图

2、所有建筑与用地红线的距离

：已按要求标注

3、各建筑之间的间距

：已按要求标注

4、室外消火栓（跟水专业要中心文件位置链接后复制监视表达）

：水专业提供CAD版，提资后导入Revit

5、场地内有较多没有填充，没有标高的区域，应细化

：绿化部分需深化模型，深化后按标高标注，添加填充，2020/11/08/日完成

6、绿地填充及各类铺地道路等填充整理

：绿地部分需深化模型，深化后添加填充

7、总图指标表

：2020/11/09/日完成

8、图例

：2020/11/09/日完成

9、建筑轮廓标注（米单位）

：已经标注部分，深化完场地后批注

10、科研实训楼有无顶盖天井，且有小屋面，现有轮廓表达有误，调整视图深度

：已按要求调整

11、宿舍楼屋顶有造型屋顶，该屋顶轮廓缺失

：已按要求调整

12、室外铺地做法

：2020/11/08/日完成

13、机动车及非机动车车位铺地填充样式应与其他区分

：2020/11/08/日完成

14、新平技术措施规范（word版）里规定了用地界线退居，需表达建筑控制线

：已按要求调整

15、结构挡墙和景观毛石挡墙标注

：需明确结构挡墙位置已毛石挡墙位置

16、非机动车位如果不表示车位框线的话标注面积

：已表示车位线宽

17、科研楼有架空层，需表达架空层范围

：已按要求调整

18、道路标高、室外场地设计标高，室内标高（注释族样式区分）

：2020/11/08/日完成

19、风玫瑰（用方案图里的CAD直接导入或者在Revit里二维描一个）

：2020/11/08/日完成

20、道路红线、用地红线、建筑控制线标注（注明名称）

：已标注名称

21、参照公司其他项目整理设计说明

：2020/11/09/日完成

22、按西南集整理室外工程相关做法，选用后找我或者徐工确认；

：2020/11/08/日完成

23、给至少两个场地剖面，表达场地走向；

：2020/11/09/日完成

24、用地红线内的放坡坡度坡向缺失较多，需补充

：已按要求补充

25、因Revit导出DWG表达效果较差，建议提前套图框打印PDF查看图纸打印效果；
