Revit带坡度的屋顶怎么画？Revit如何绘制坡屋顶（类型四）
来源：施加咨社

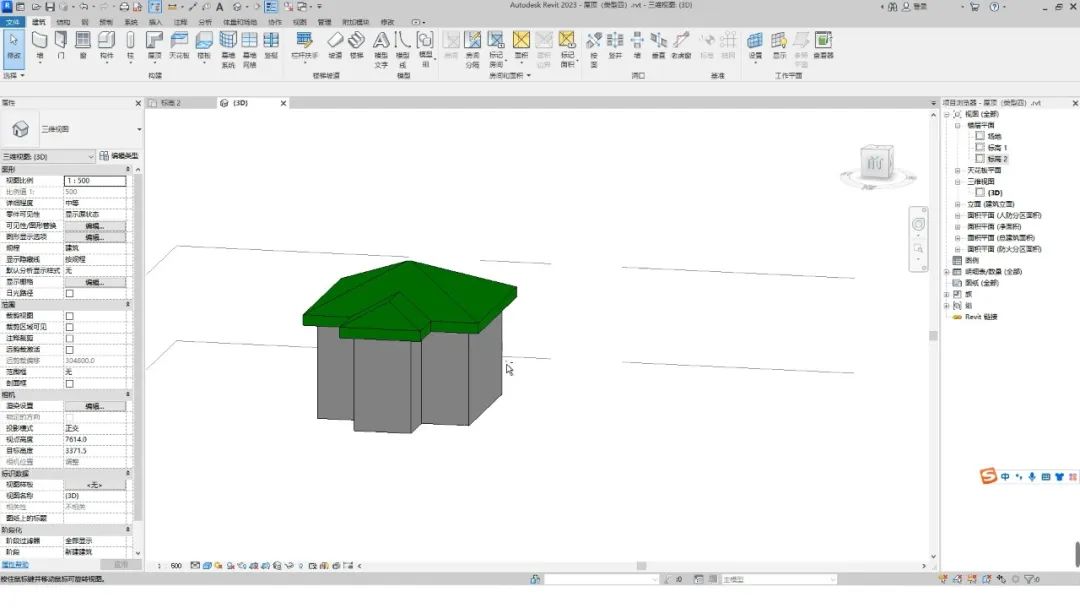

像这种坡屋顶我们可以观察到，它的屋顶轮廓都是带有坡度的，那我可以通过添加定义坡度的方式来绘制出该屋顶。

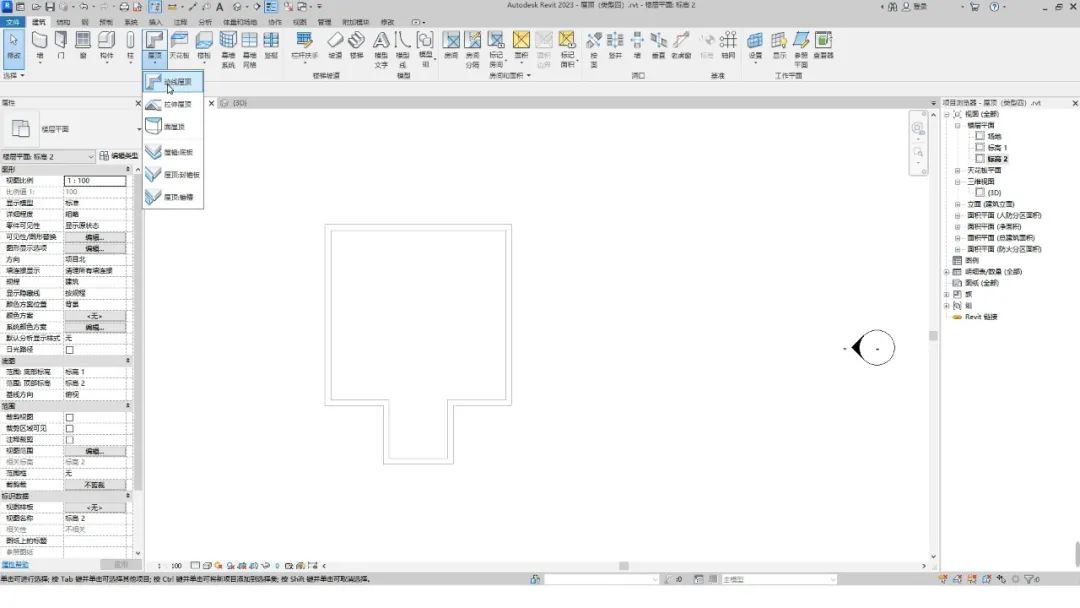

点击建筑选项卡中的屋顶按钮，选择迹线屋顶。

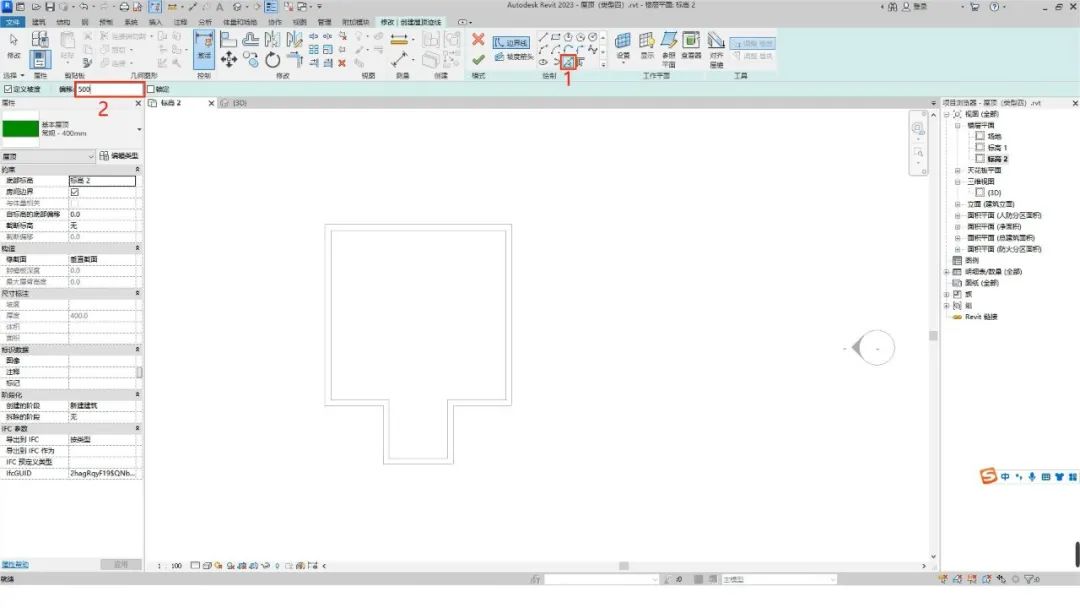

选择使用拾取线工具，在选项栏中将偏移值修改为500。

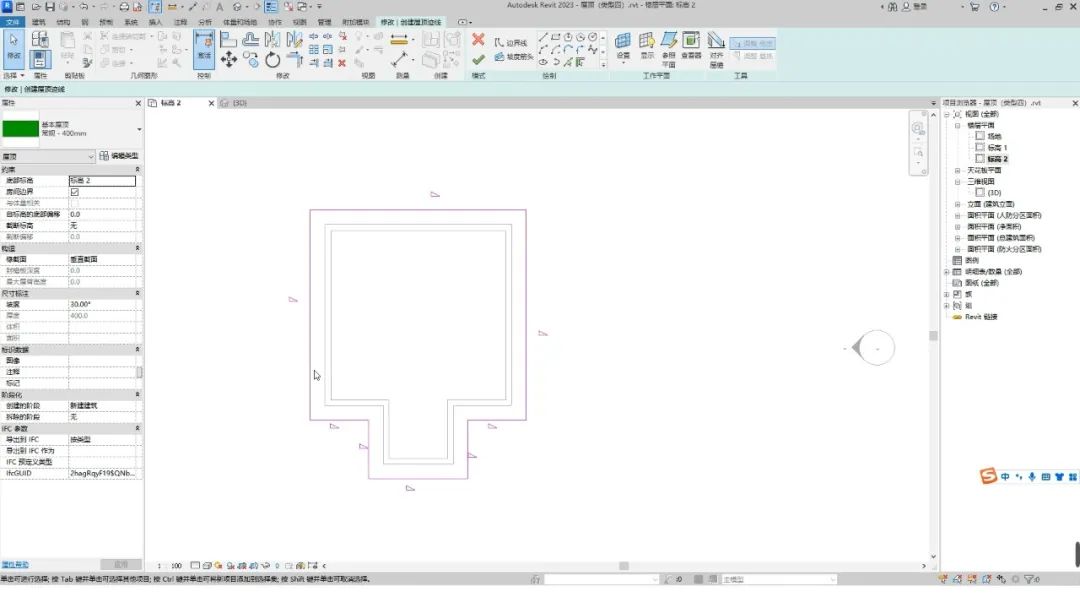

拾取墙边缘将屋顶迹线绘制出来。

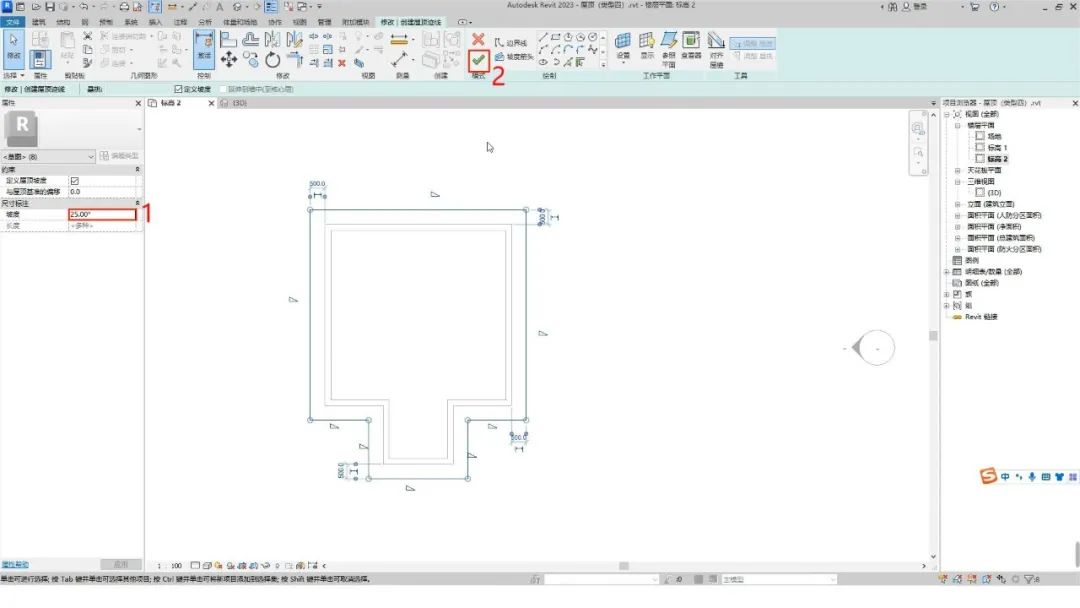

选中所有线，添加坡度值为25°，然后再点击完成按钮，

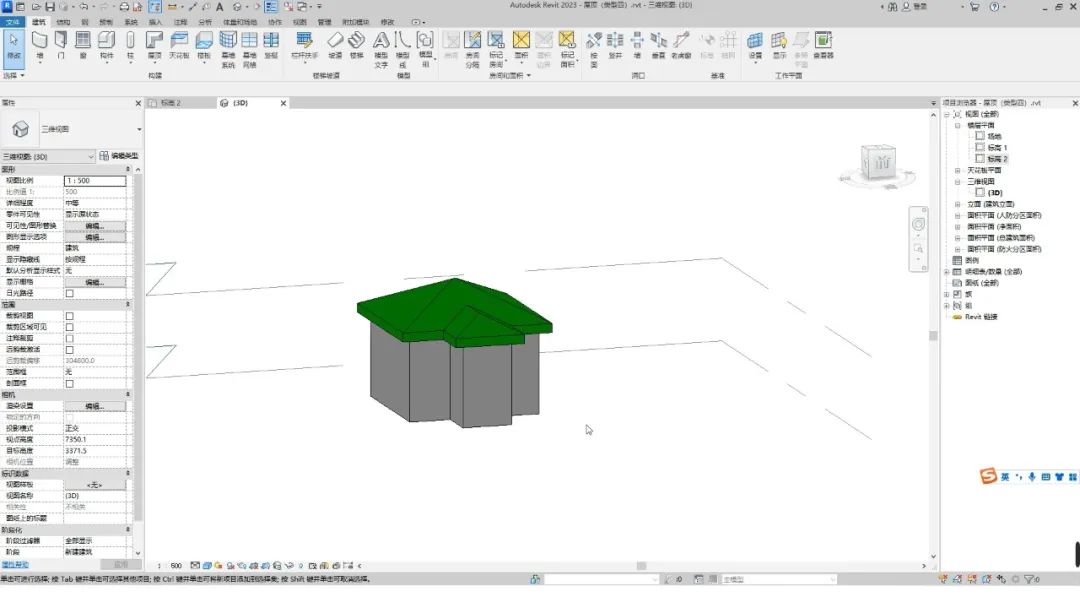

切换到三维视图观察一下。完成
