犀牛怎么做吹风机？Rhino8无绳吹风机建模教学
来源：犀牛KeyShot部落

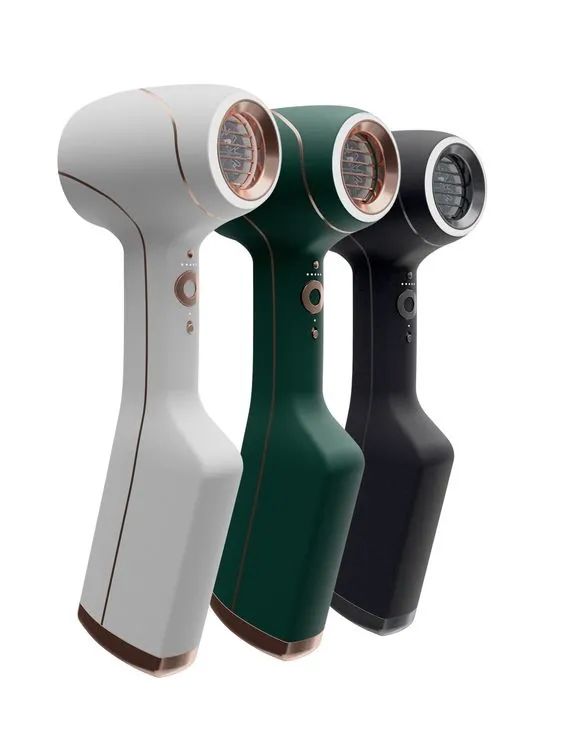

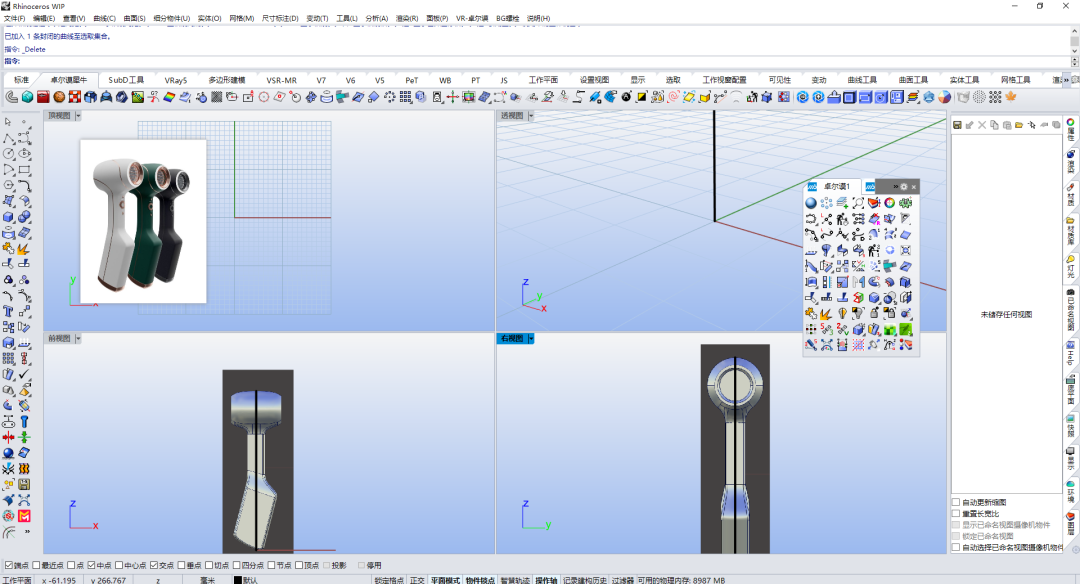

01、犀牛中导入背景图提供参考。

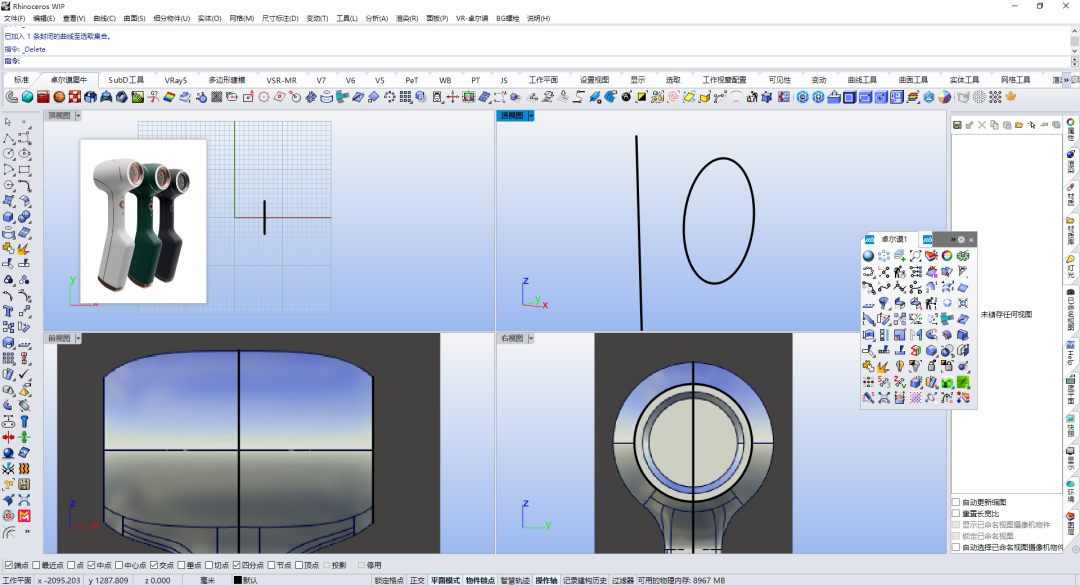

02、在合适位置画出风筒部分两端圆形线框。

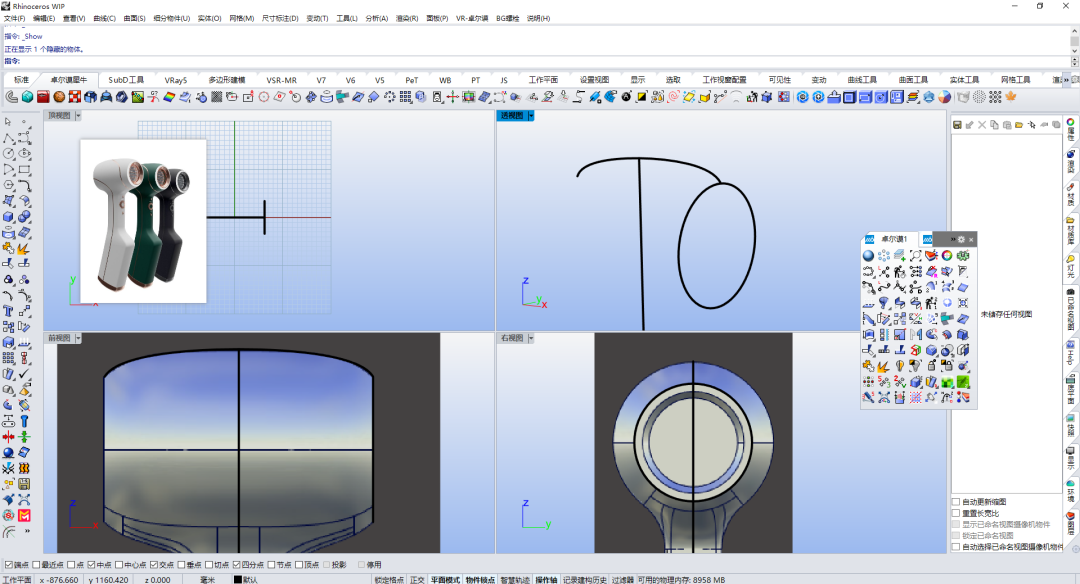

03、画出风筒的截面曲线。

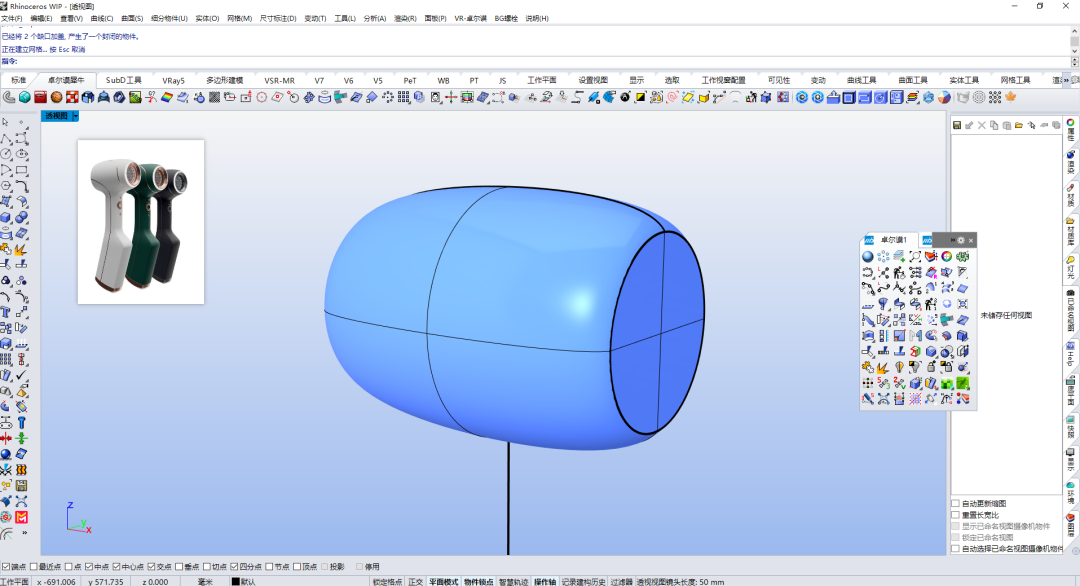

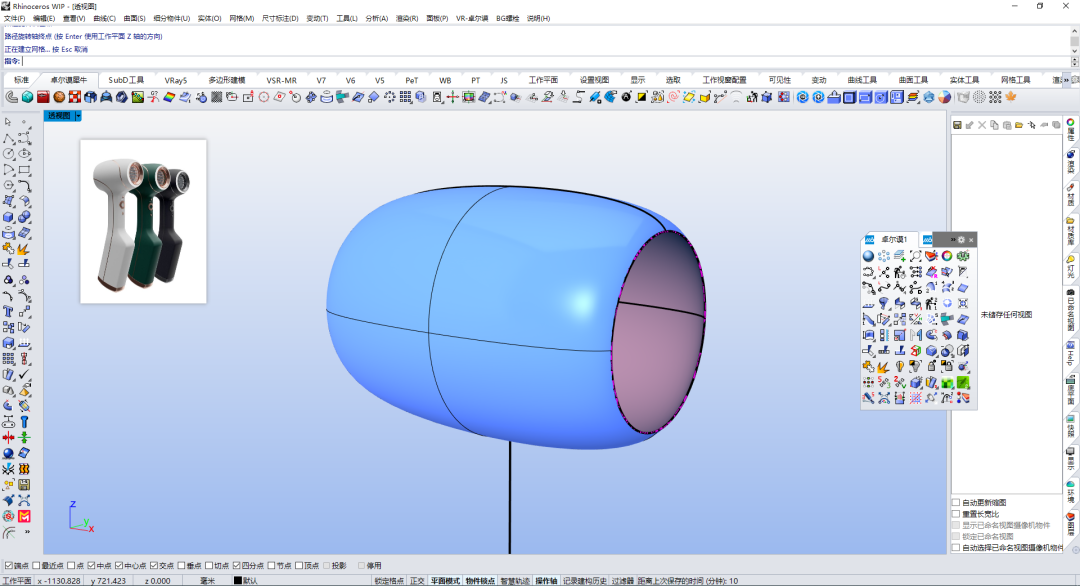

04、使用旋转成型工具生成曲面，并使用曲面加盖工具加盖封闭。

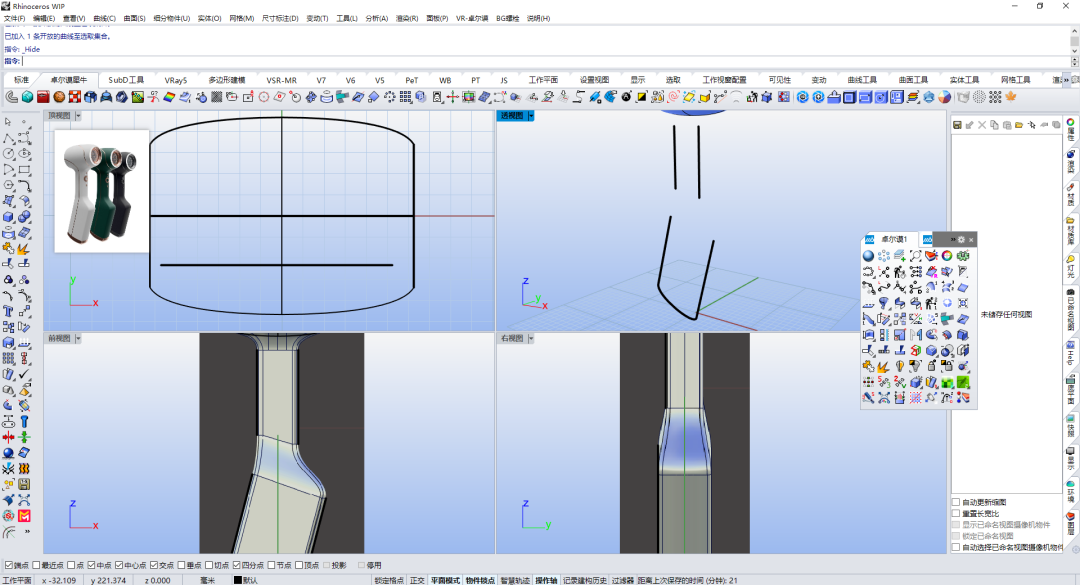

05、画出手柄部分的直线造型，并在右视图移动到合适位置。

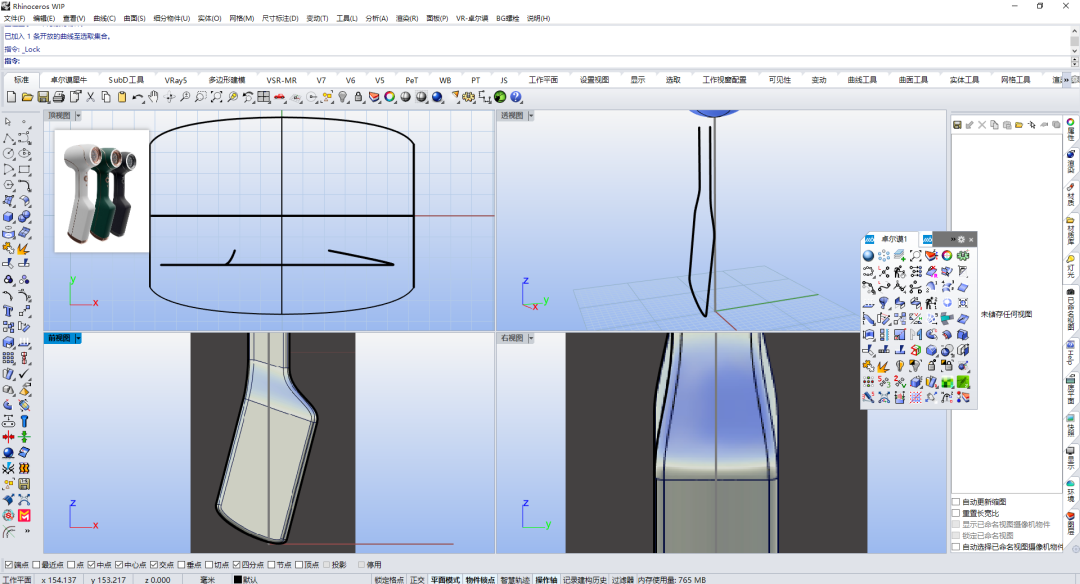

06、使用混接曲线工具，生成中间空余的曲线造型线，完成手柄造型轮廓。

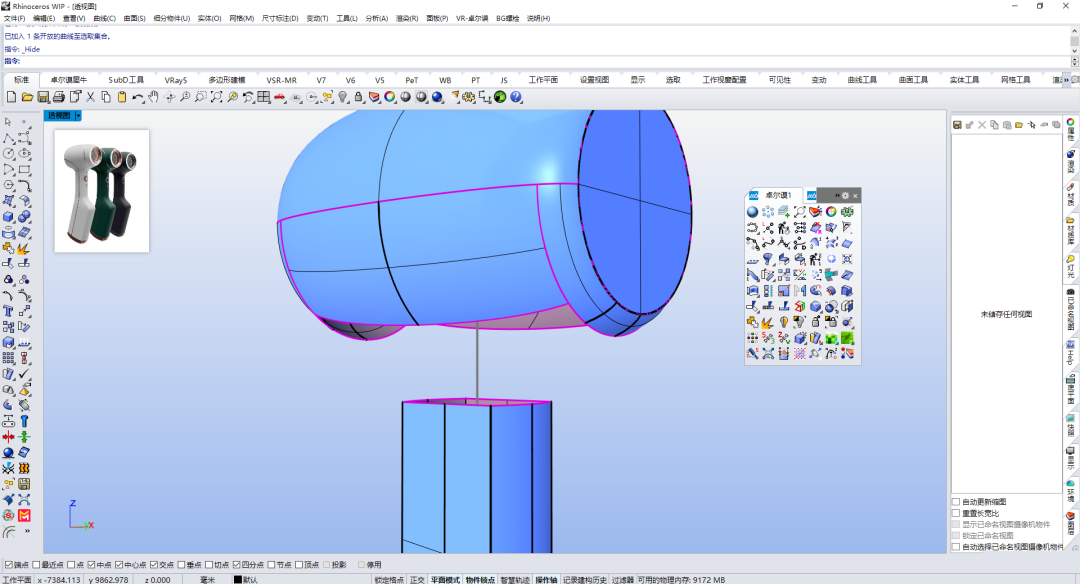

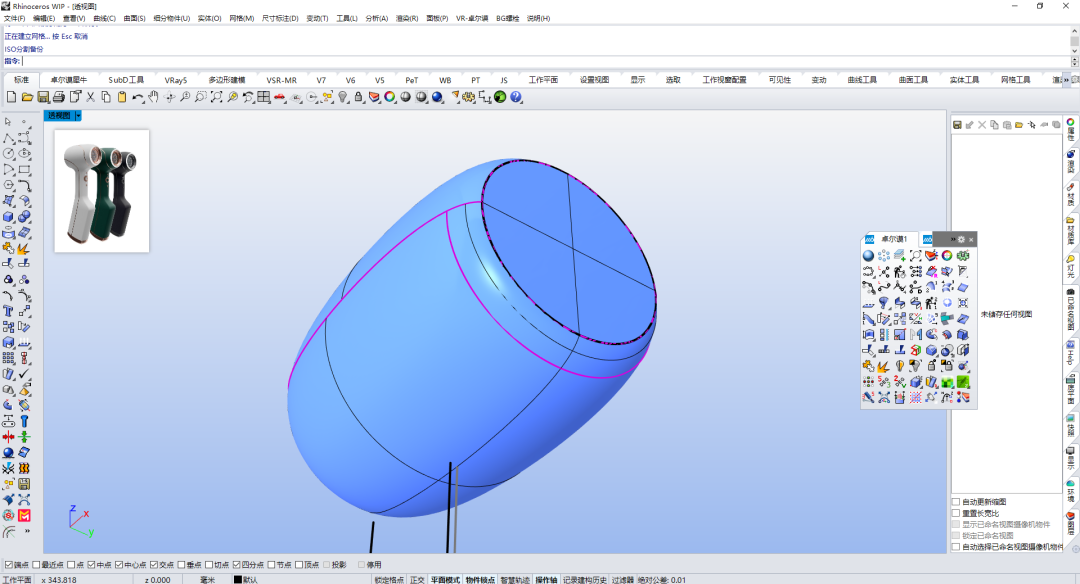

07、对风筒曲面的混接部分进行预先切割，首先均分上下两部分。

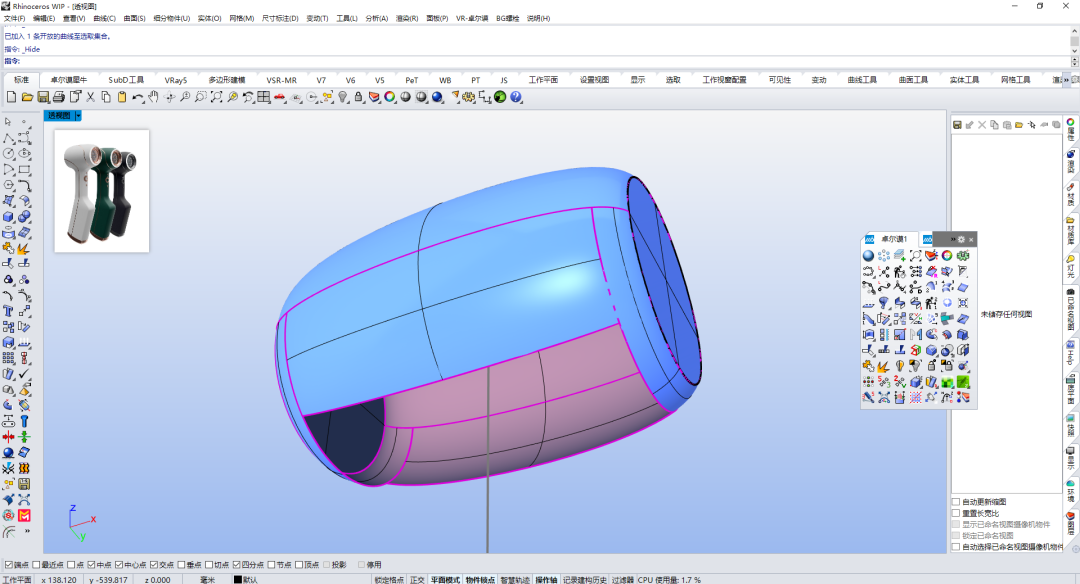

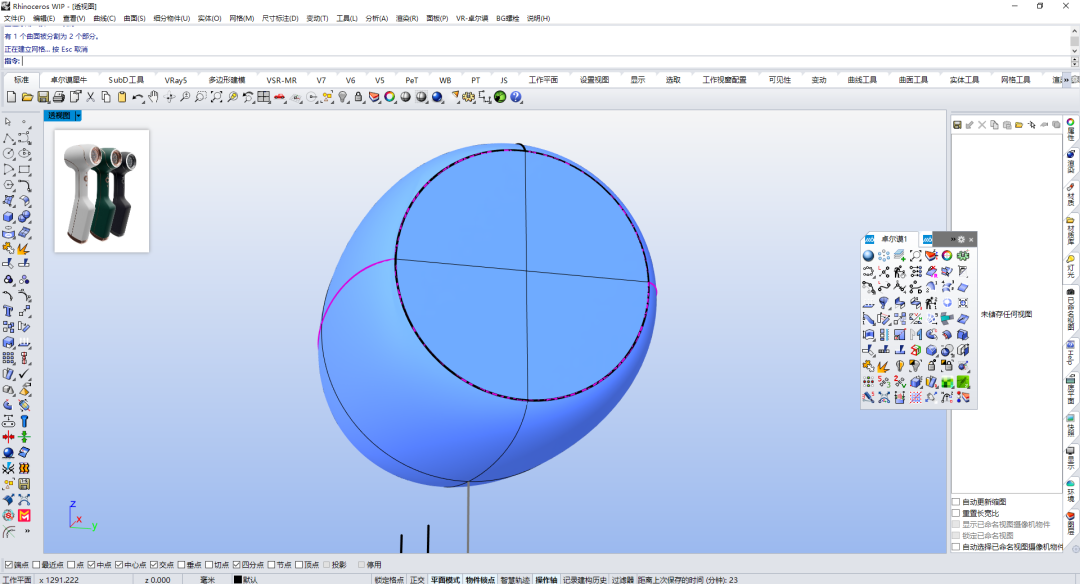

08、在下半部分如图所示位置的渐消面消失位置进行分割。
09、如图所示，在两侧位置再次进行分割。
10、放样生成下端连接部分曲面，并预先使用抽离结构线工具画出辅助线（注意握柄前后是凸起的圆弧造型，需要画出截面上下放样）

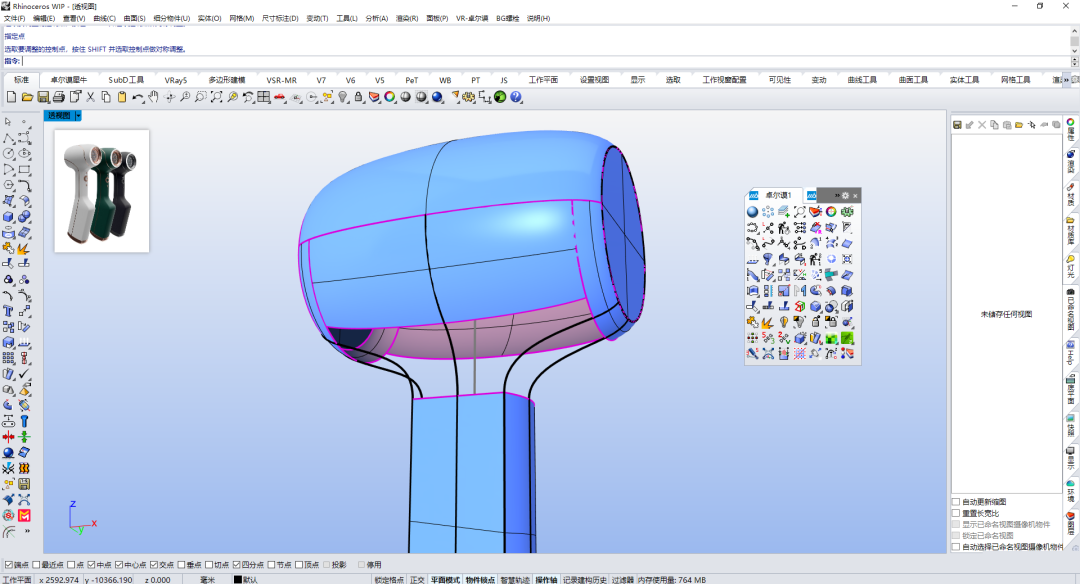

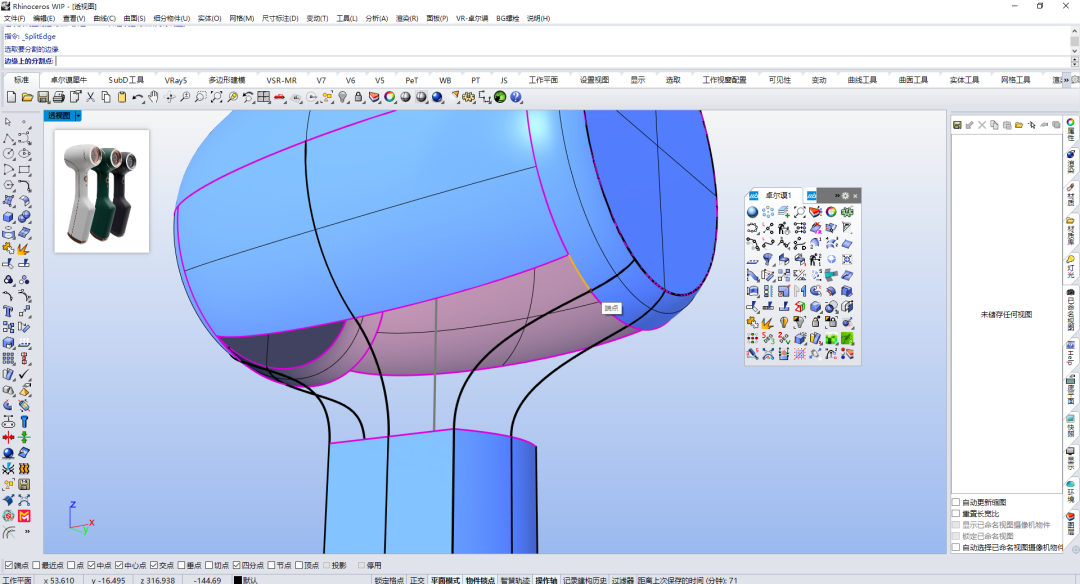

11、如图所示，使用混接曲线工具画出造型线。

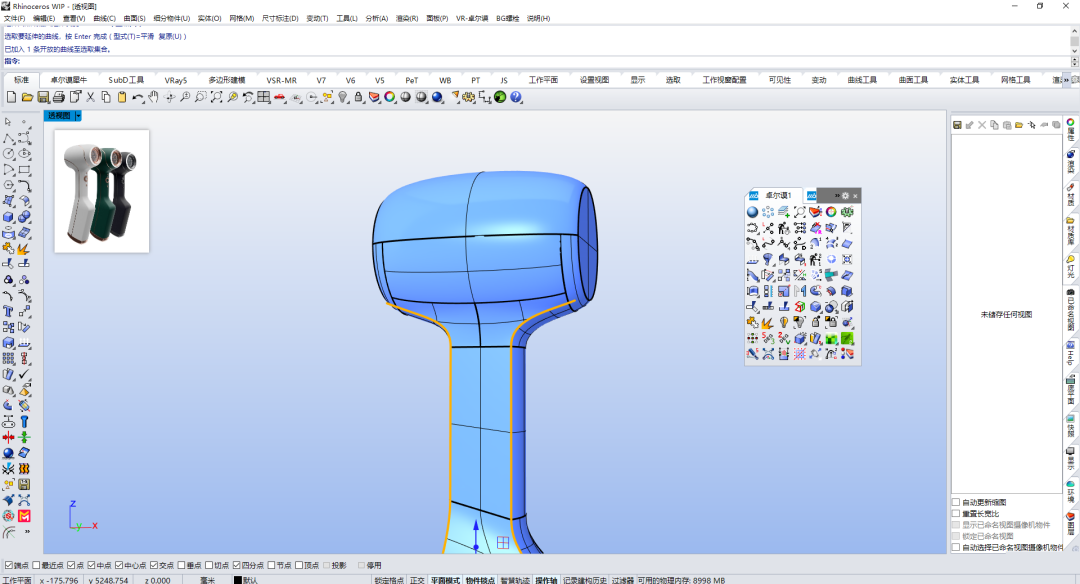

12、在所有线面相交位置使用分割边缘工具打断边缘。

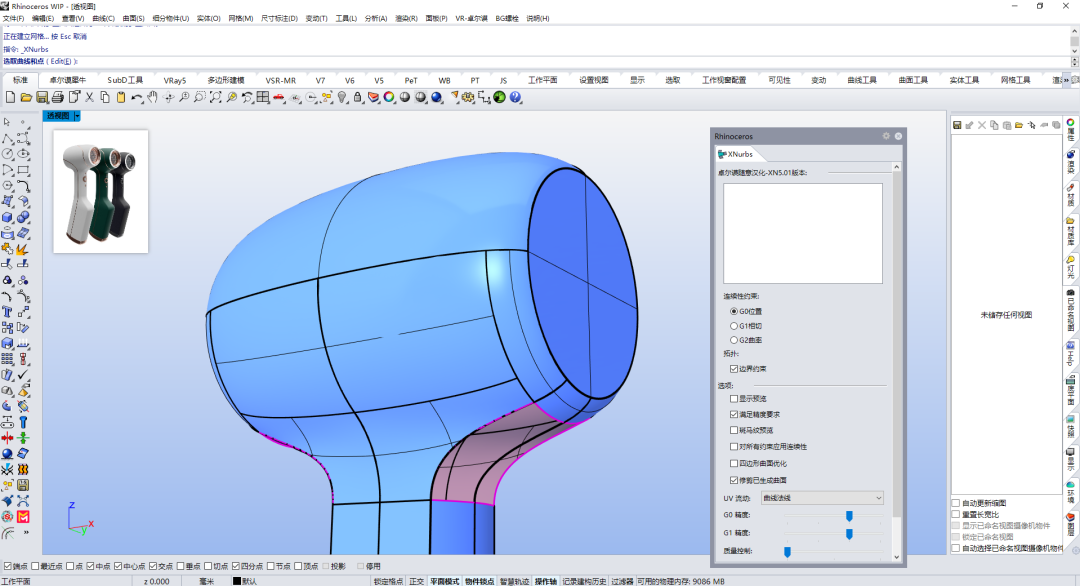

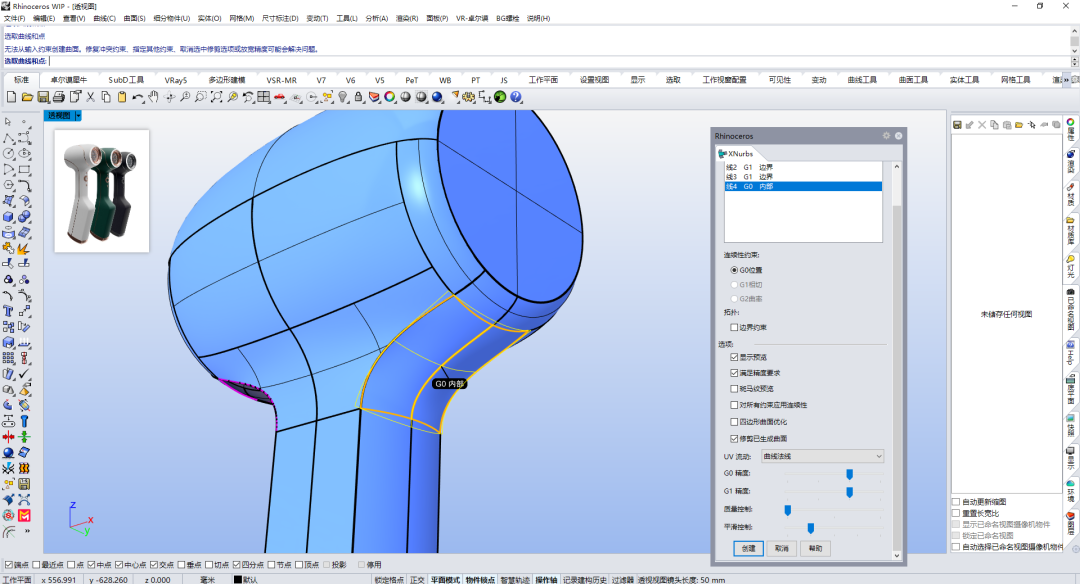

13、使用XNurbus工具点选要生成面的边缘，选择连续性之后直接生成。
14、同样的方法可以做出前弧形过渡面，XNurbus选中四边后再选择内部支撑线条并取消边界约束。

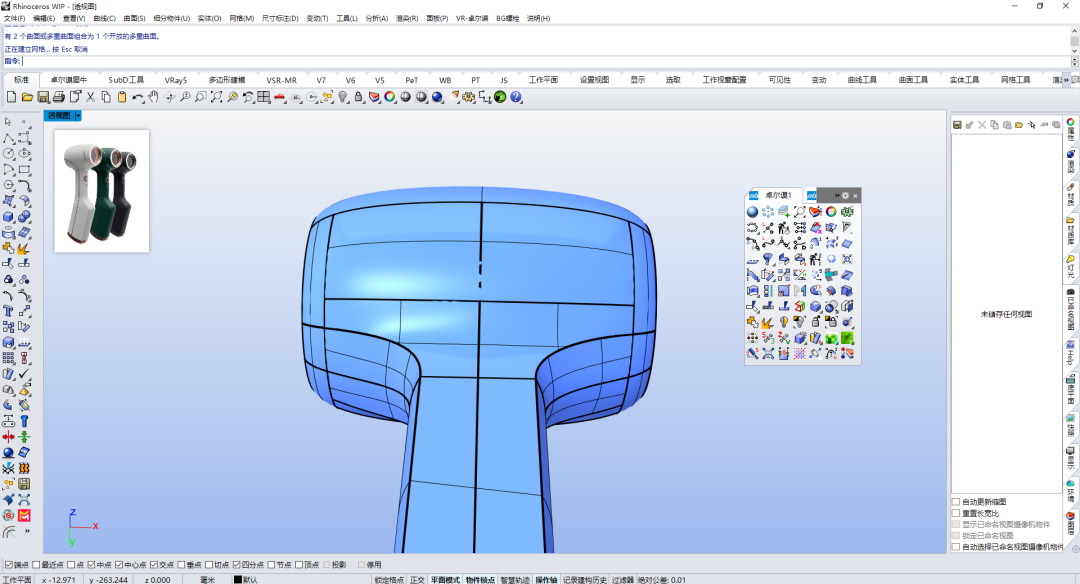

15、完成后半部分过渡面并组合，渐消面就完成了。

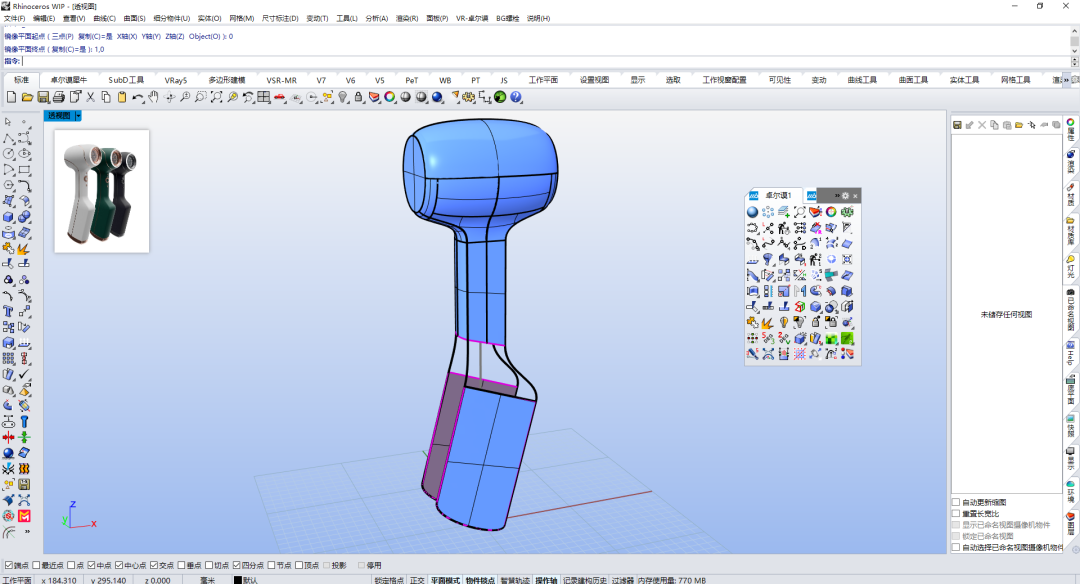

16、连接一条辅助线，使用封闭曲线生面完成电池突出部分的平面。

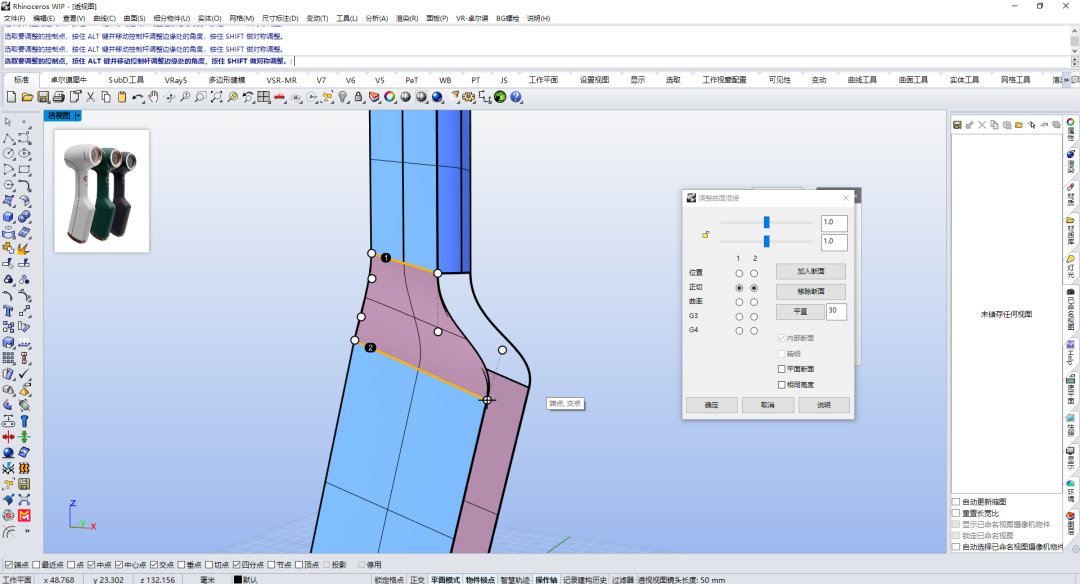

17、使用混接曲面工具生成过渡曲面。
18、把顶部的圆弧截面造型线使用3D比例工具，等比放大到电池部分的前端。

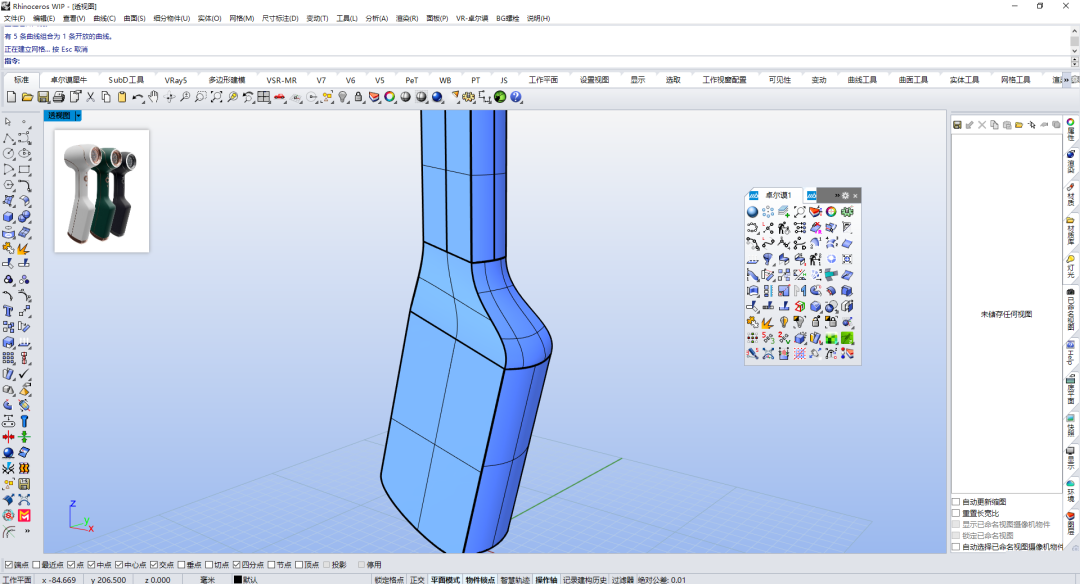

19、使用放样工具上下放样生成曲面。

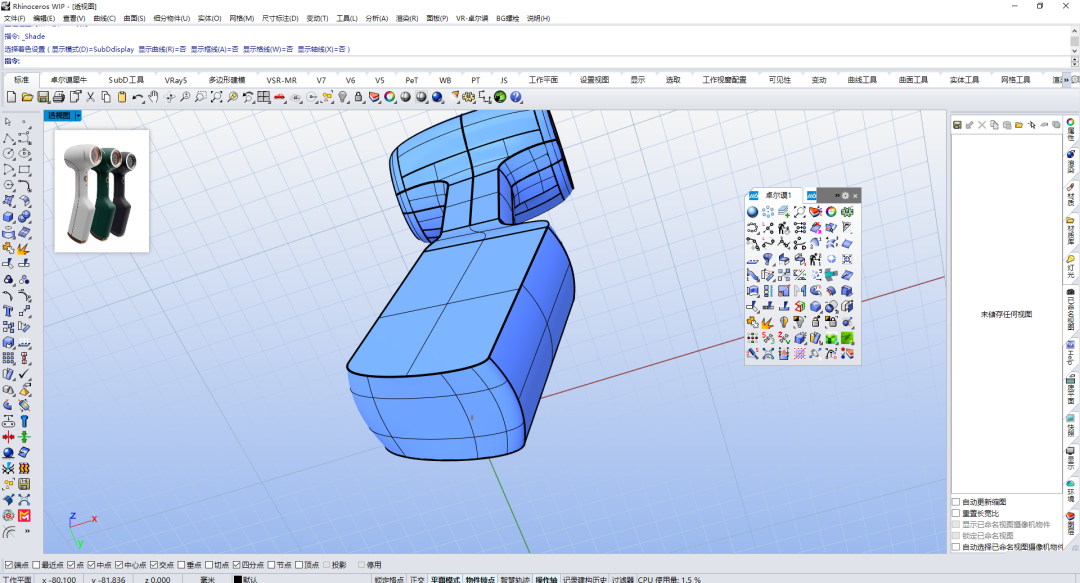

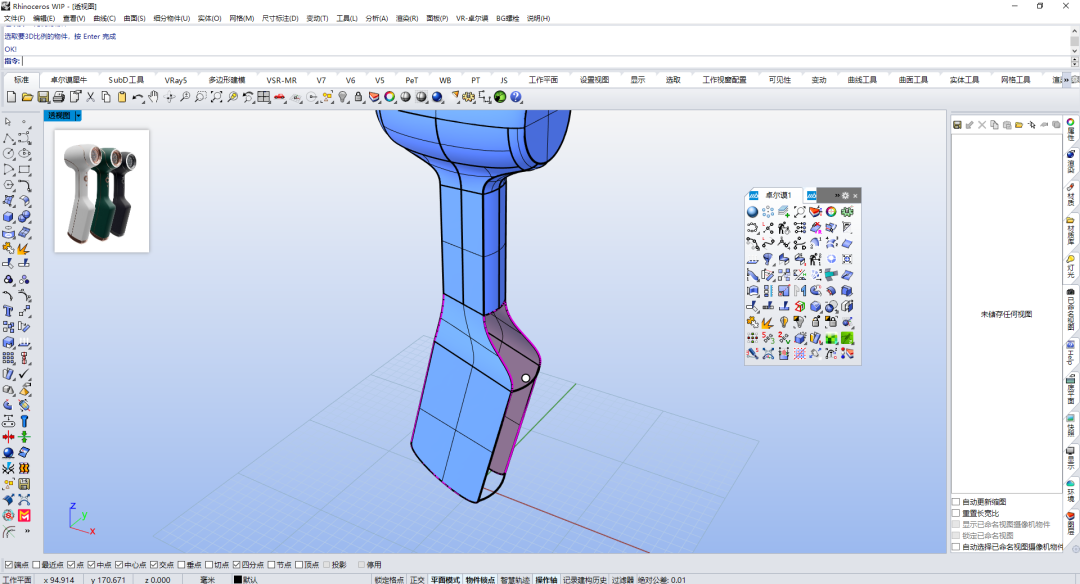

20、底部的曲面我们使用双轨扫略生成，减少结构线。
21、复制整条边缘边组合，并使用延长工具延长两端。
22、使用延长后的边缘线生成圆管，抽离出不需要分割的面之后进行分割。

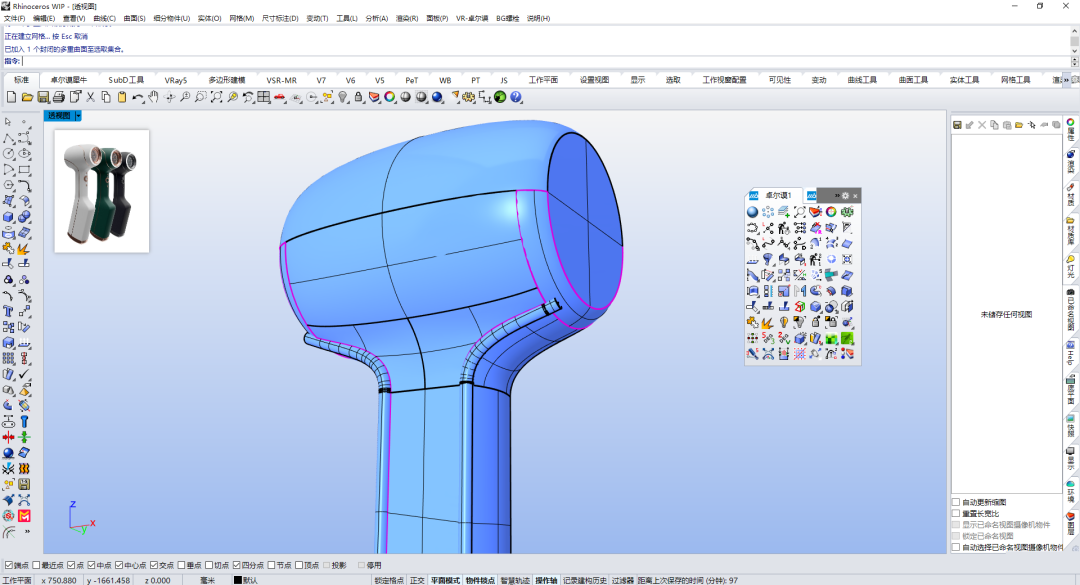

23、依次使用混接曲面工具生成圆角，另一侧同样方法处理，我们吹风机的渐消圆角造型就完成了。

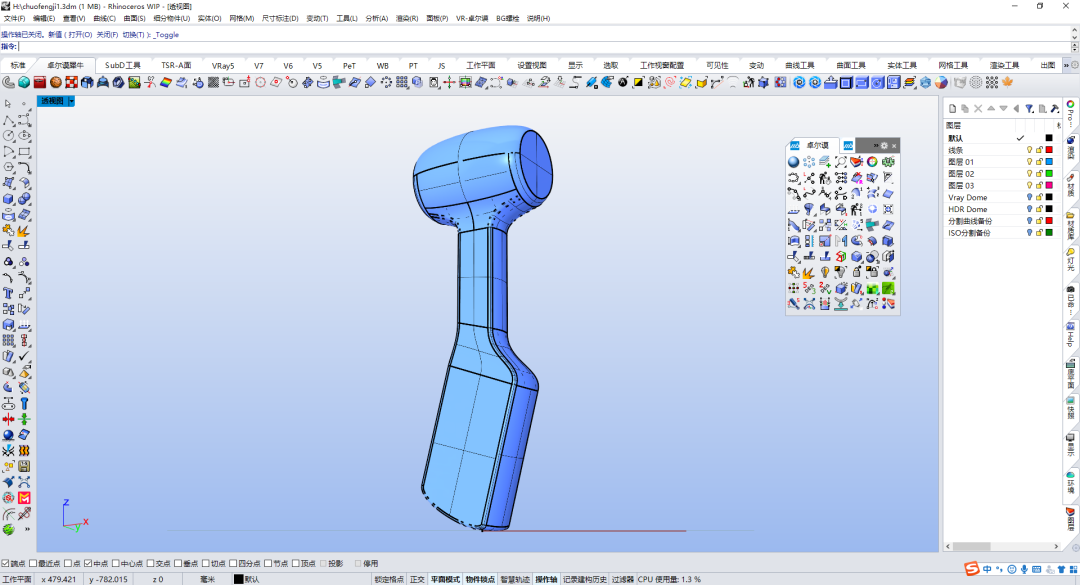

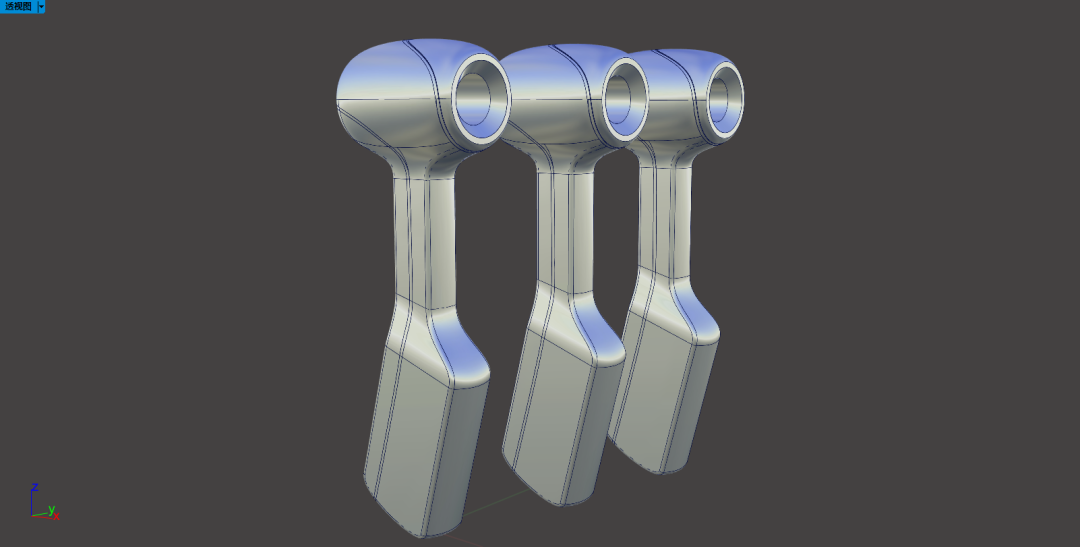

24、最后添加细节我们的模型就完成了。
版权归属原作者所有，本文仅分析建模思路
