设计阶段BIM如何协同？设计阶段的BIM协同路径
设计阶段的主要工作涵盖方案与规划设计、初步设计与扩初设计、施工图设计。
建筑师基于场地分析、概念模型以及成本估算等，利用具备快速绘图的几何造型软件，通过概念体量将空间设计想法转化为三维模型，经多次完善后形成方案设计。随之将利用参数化BIM建模软件，在规划概念方案的基础上进行各专业初步设计，形成带有建筑、结构以及MEP等的BIM模型，该模型承载着工程项目初始的建筑信息。由于基础性的建模软件可拓展性、数据集成与交换能力良好，通过对构件进行各类属性的赋值，该BIM模型衔接相关专业结构、地质分析软件进行结构建模，从而形成结构分析与深化设计结果。此外，在该BIM模型基础上附加设备建模，也将能够进行一系列人员活动、能耗、机械、声学分析，从而促进工程设备能源、空间规划的更新。进入施工图设计阶段，相关专业人员将根据基于该BIM模型生成的建筑、结构、MEP模型及其他模型完成各类施工协调模型。

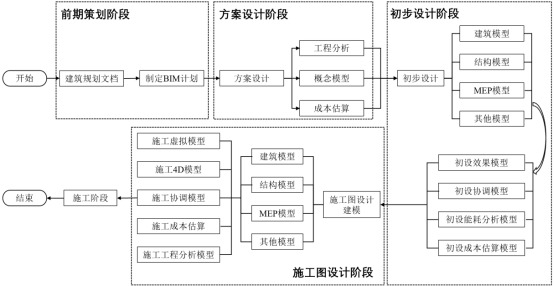

图1 设计阶段的BIM协同路径
来源：《我国BIM建模软件发展影响因素及提升路径研究》陈强健
