犀牛怎么建摄像头模型？Rhino8罗技会议摄像头建模教学
来源：犀牛KeyShot部落
此次带给大家的是对罗技会议摄像头的建模，可以看到这款产品虽然不是特别难，不过想做成和参考图一样的效果需要注意的小细节还是很多的。主要先做基本体部分，然后是跑道圆凹陷、镜头细节处理。下面我们就开始做这个模型吧~

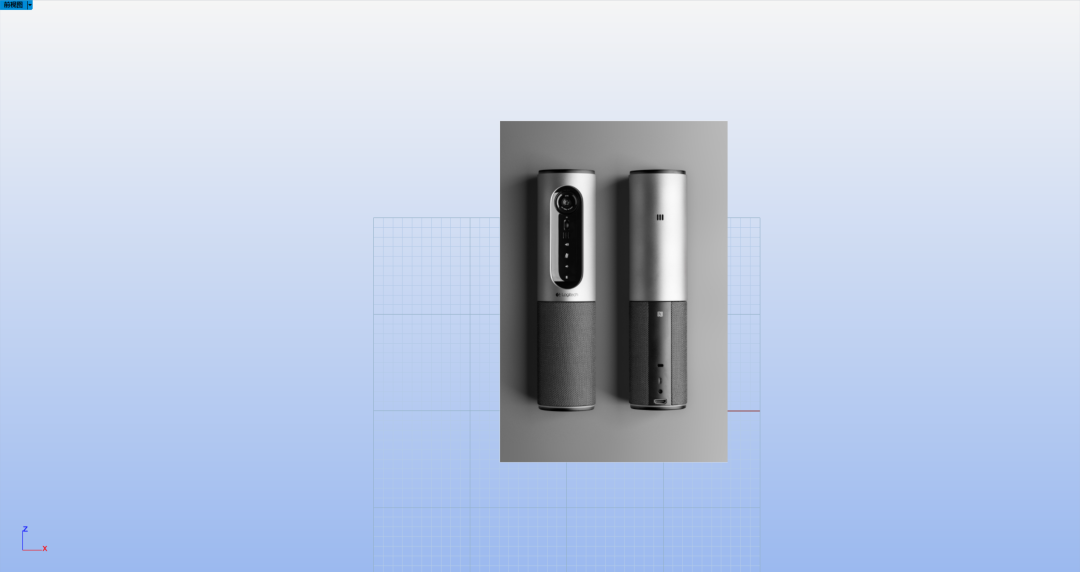

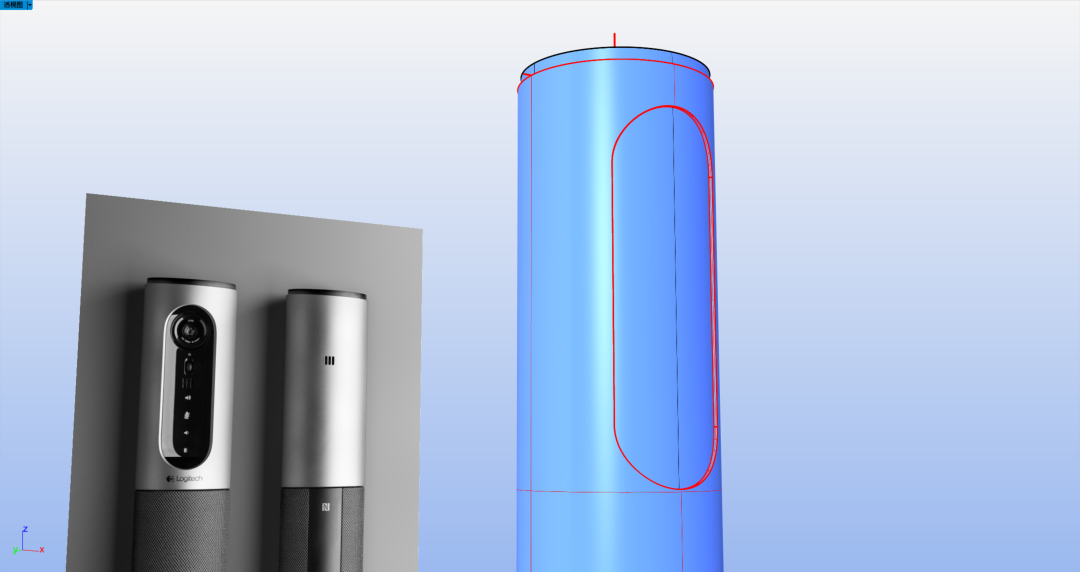

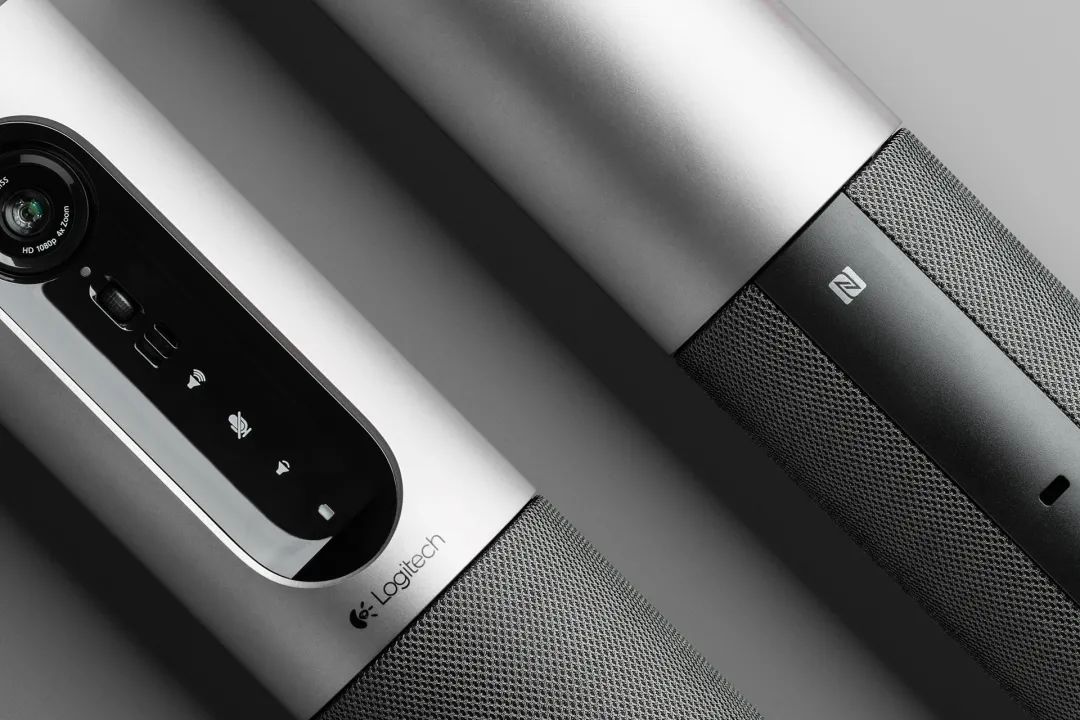

01、首先把模型参考图导入犀牛。

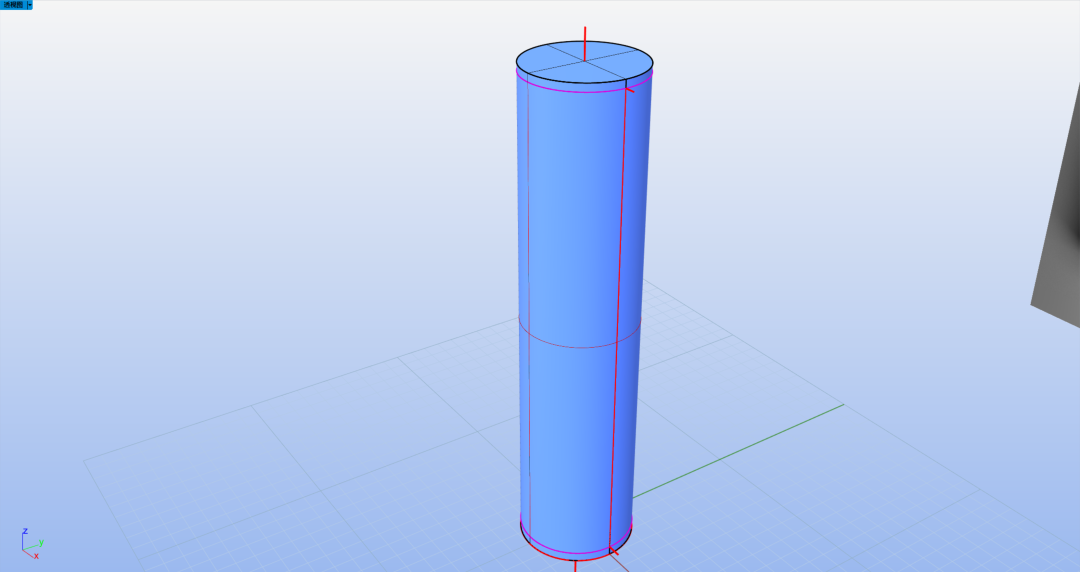

02、画出参考图内部的圆，拉伸出一个长一点的做内部，再拉伸出一个短一点的在分割后，偏移使用。
03、分割后偏移出来一个向外趋势的条状面。

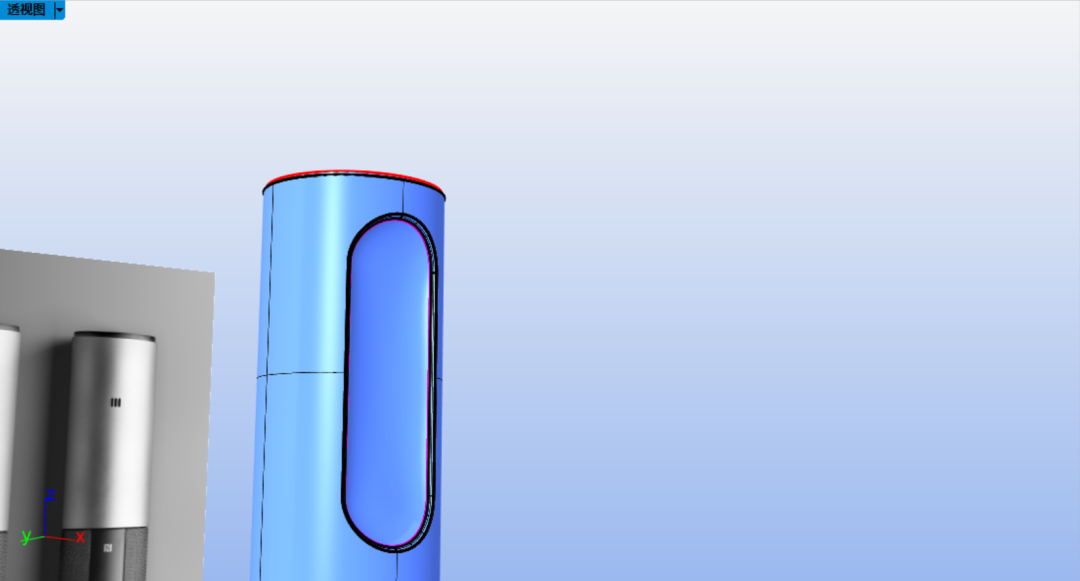

04、把内部的跑道圆偏移出来，删掉里面的面做一个内凹的效果。

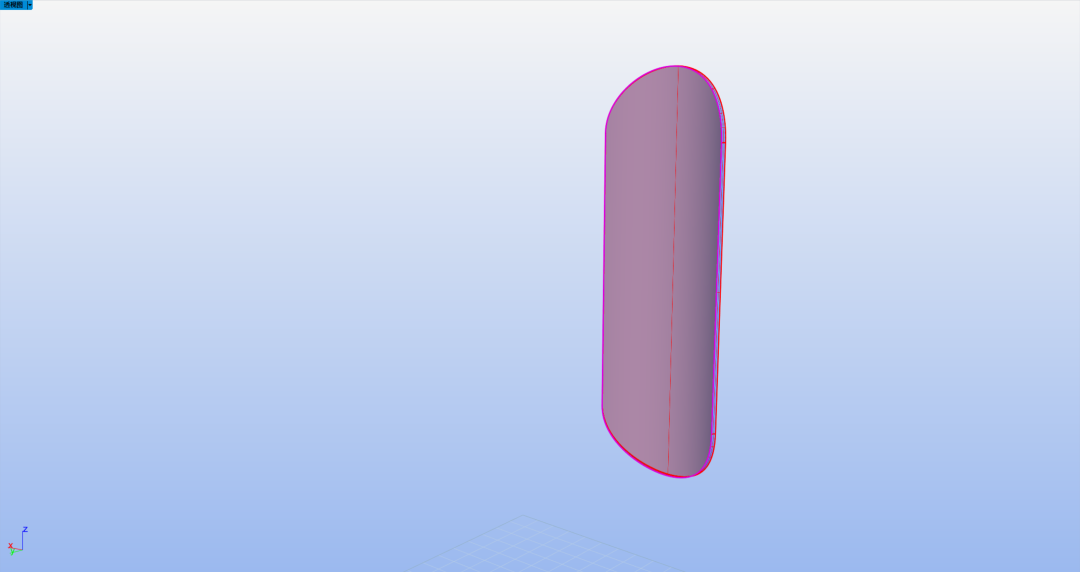

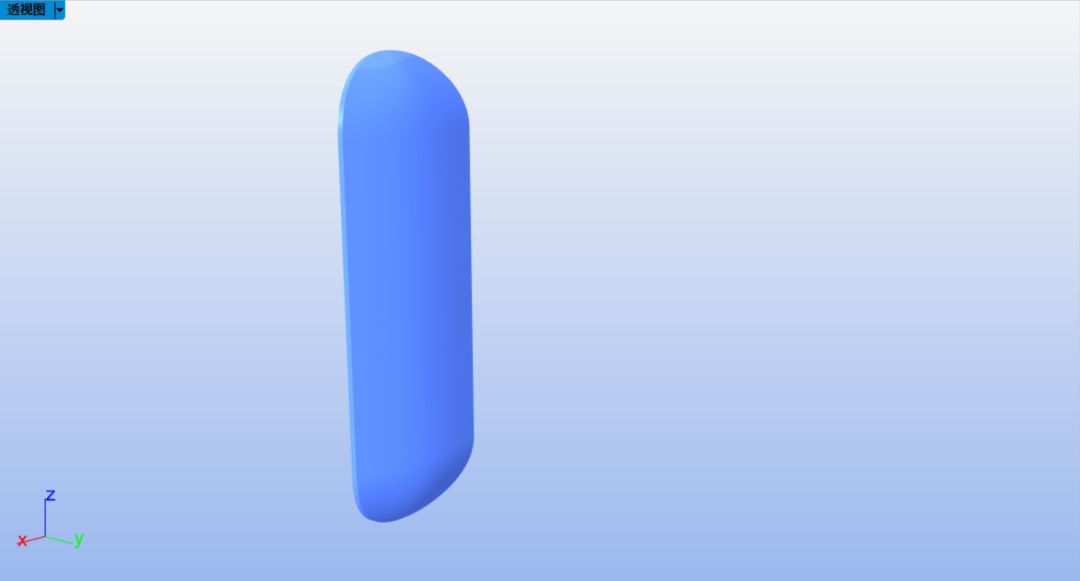

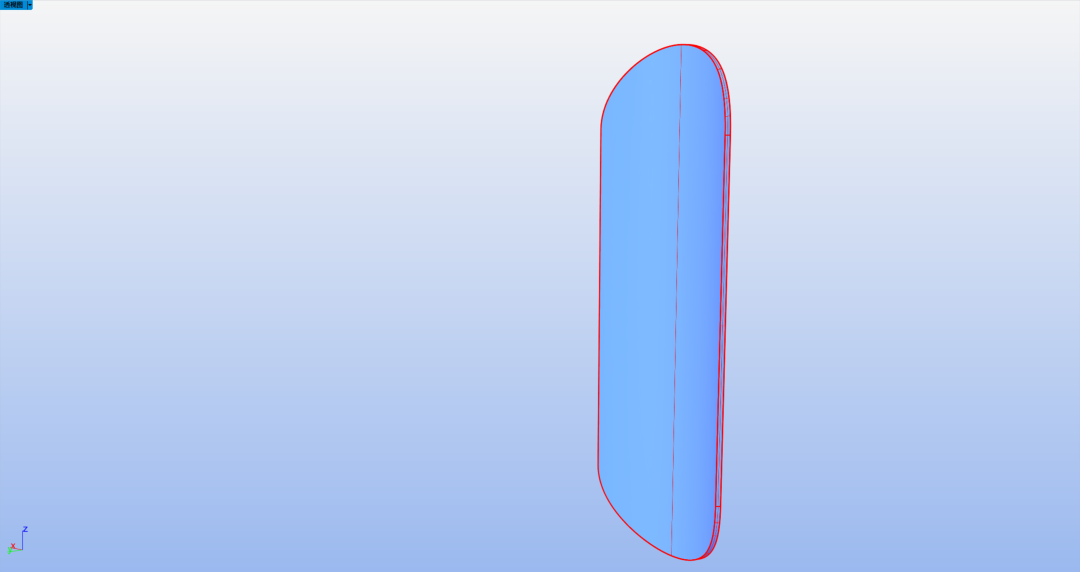

05、做出遥控器的造型。
06、用遥控器的曲面剪掉我们内部的圆柱。

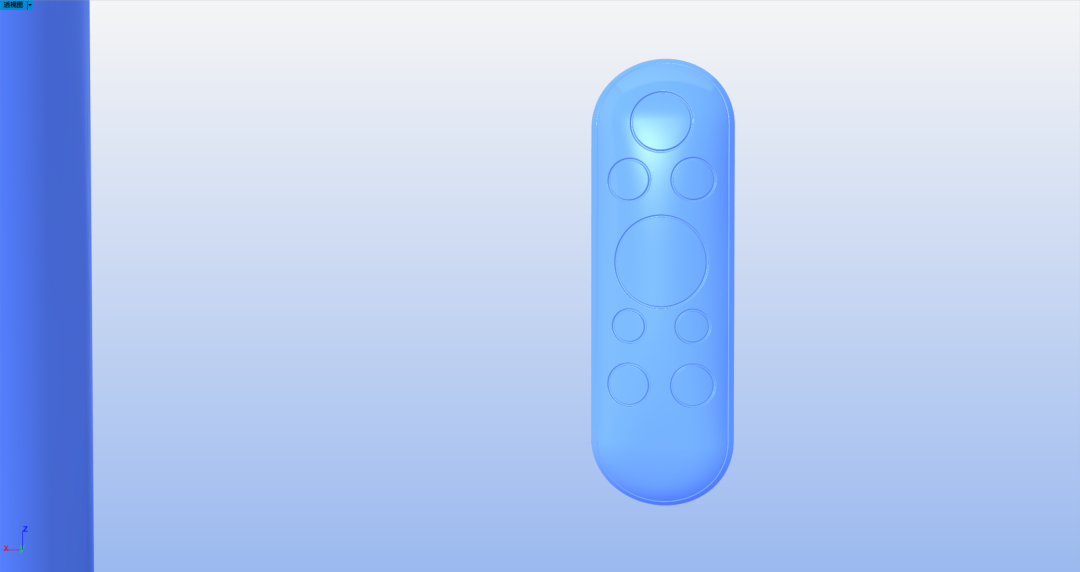

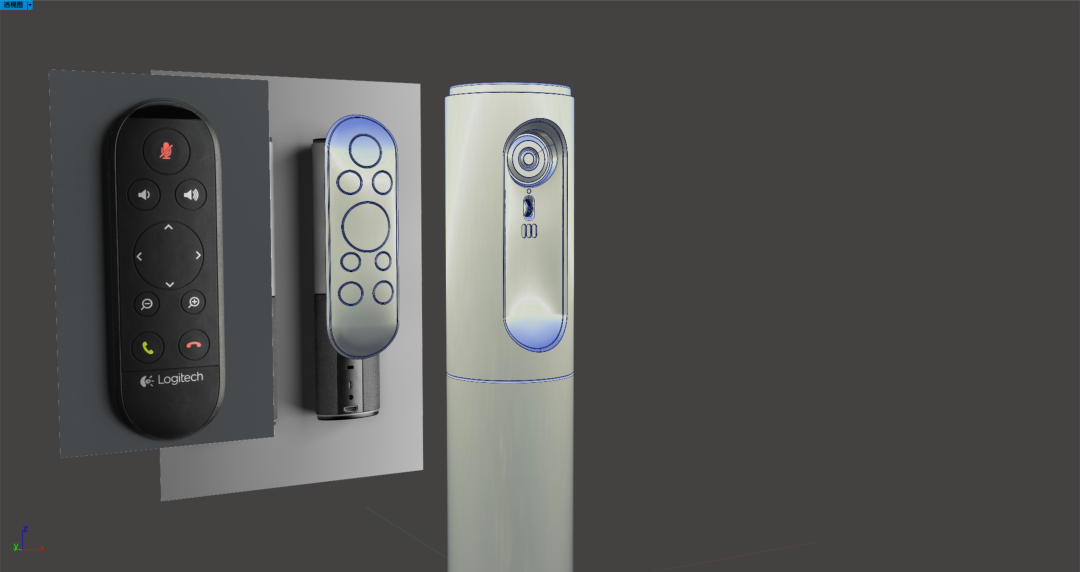

07、在把遥控器上的按键部分去简单的处理一下。

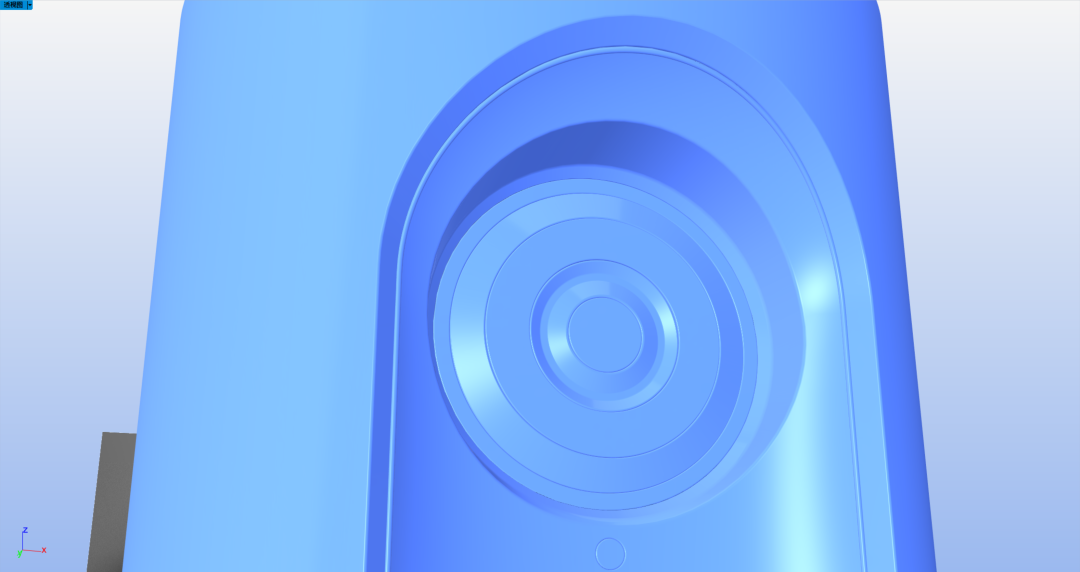

08、然后把剪掉的地方倒角，并且把摄像头的细节处理一下，然后倒个比较小的角。

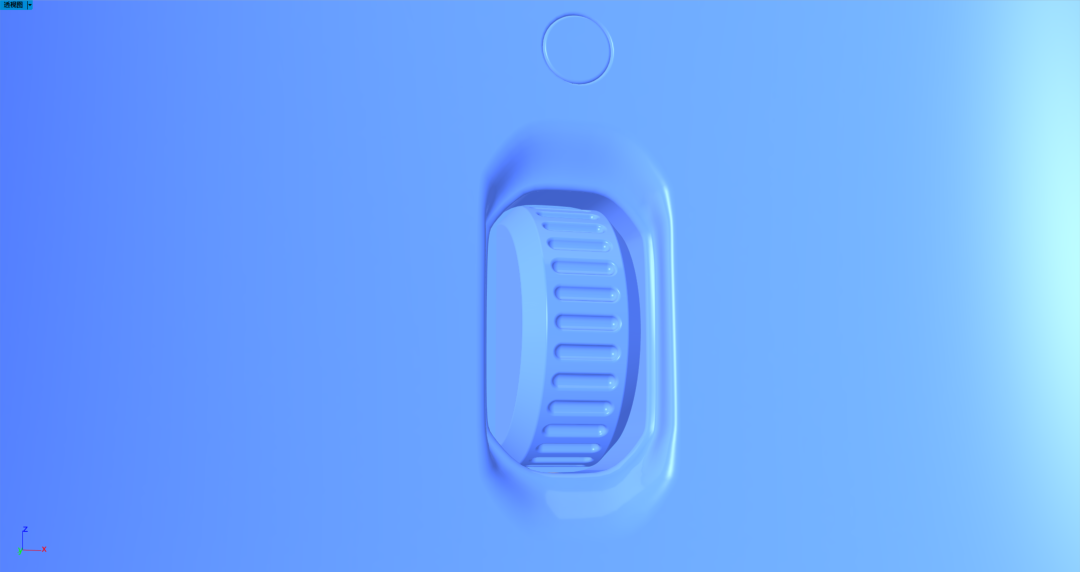

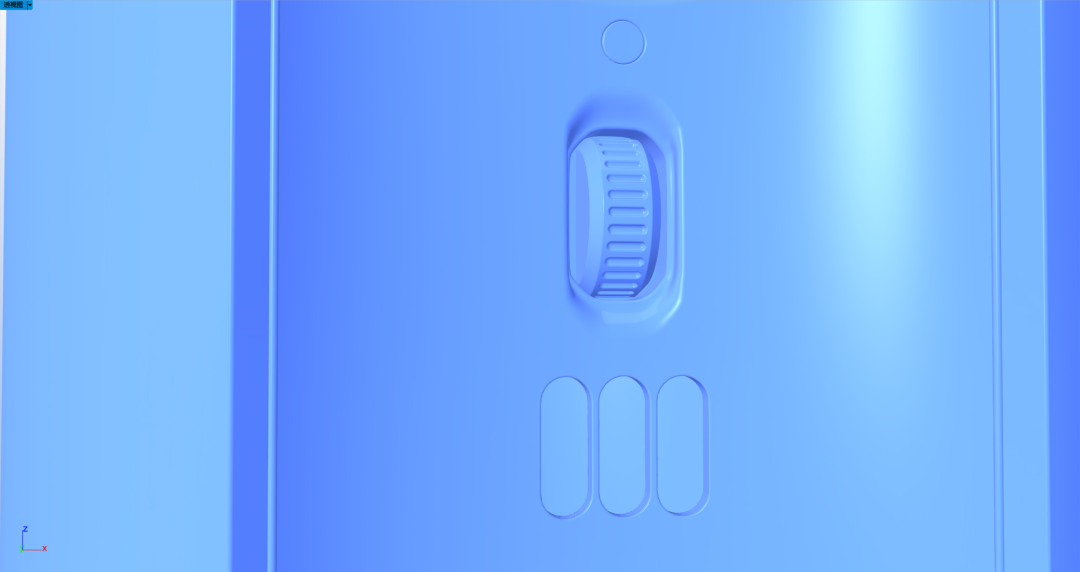

09、然后再去处理滚轮和小凹槽。
10、最后处理下面的散热口正面部分的小细节。

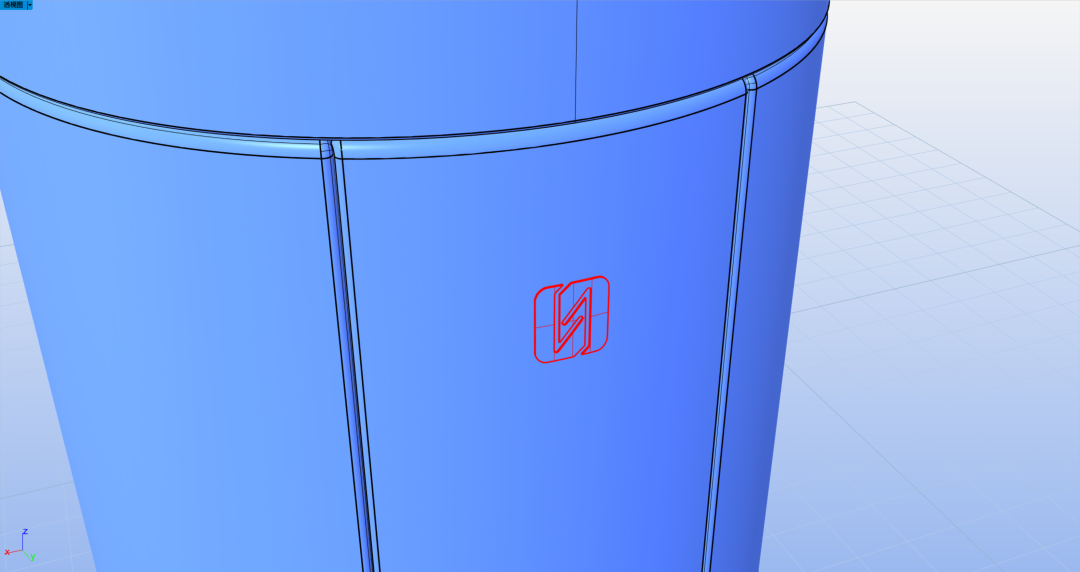

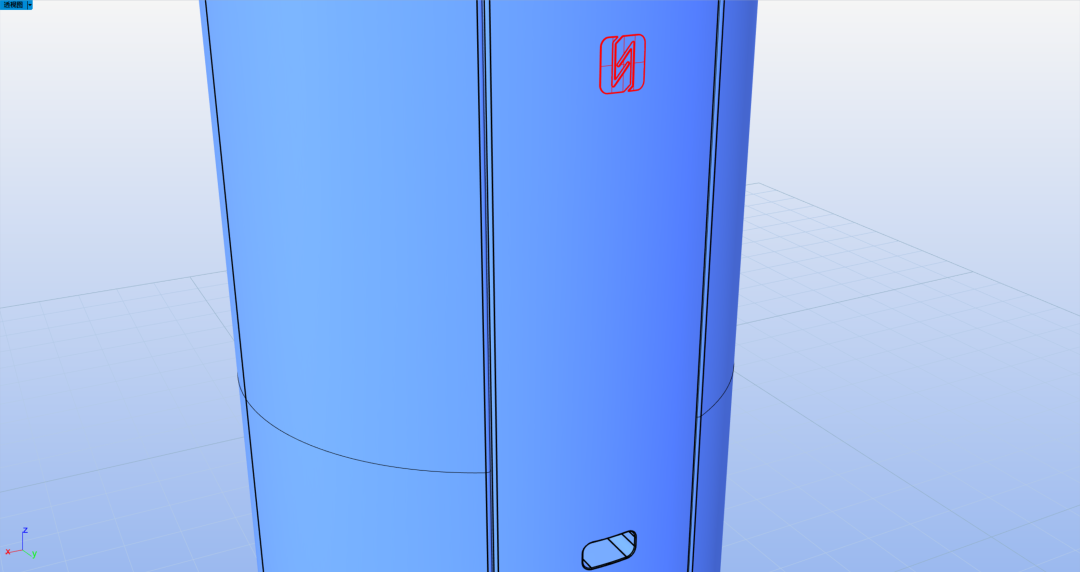

11、用曲面流动把NFC的logo做到模型上去，并且把底下圆角矩形的地方剪出来。
12、这块区域需要画个矩形向内分割一下，然后倒角。

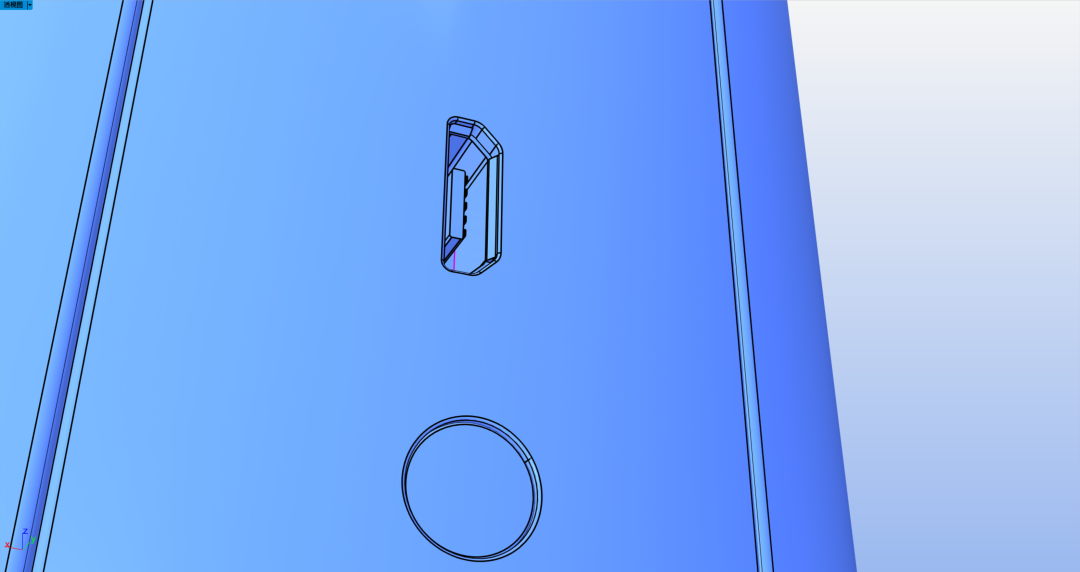

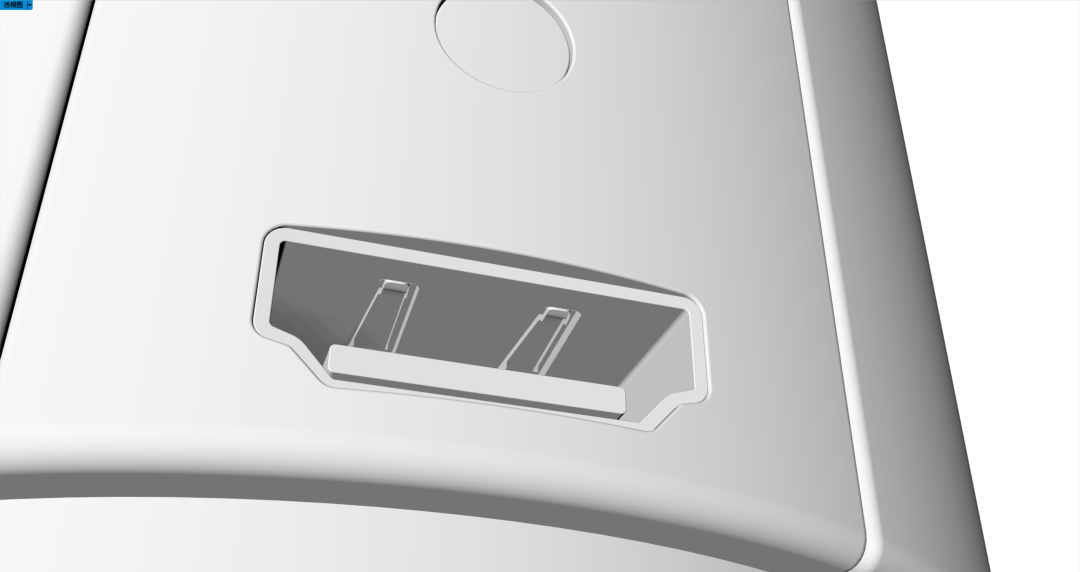

13、把安卓的接线和下面的指示灯，以及底下高清线的接口做出来。
14、最终效果如下。
版权归属原作者所有，本文仅分析建模思路
