Revit如何绘制平屋顶？Revit平屋顶绘制技巧分享
来源：施加咨社
只需要两步就能搞定。
这里我们事先准备好了一块没有任何坡度的屋顶。
第一步：绘制分割线。

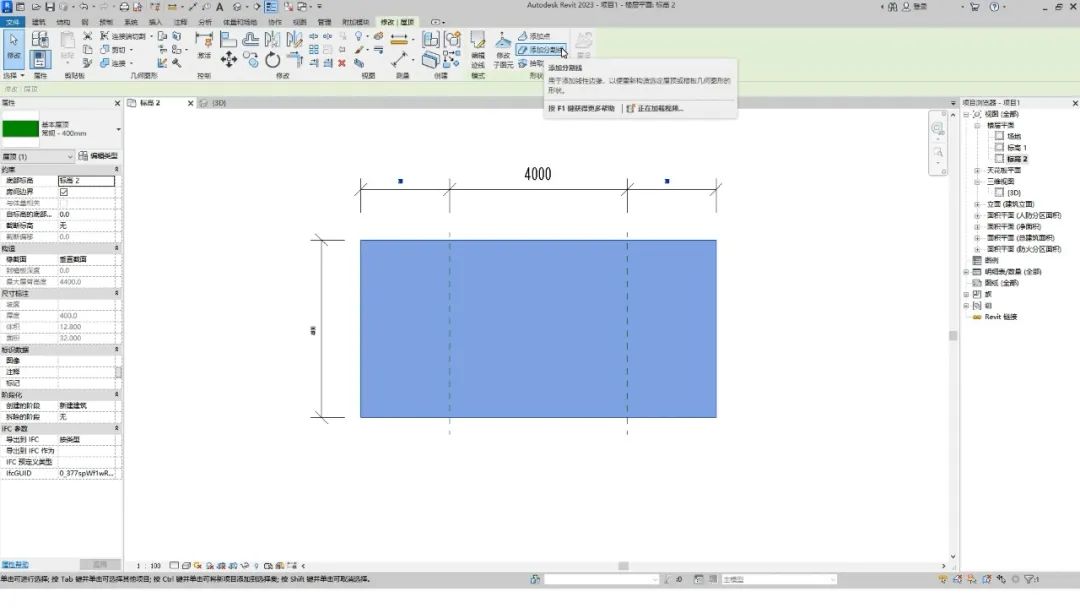

点击修改面板中的添加分割线按钮。

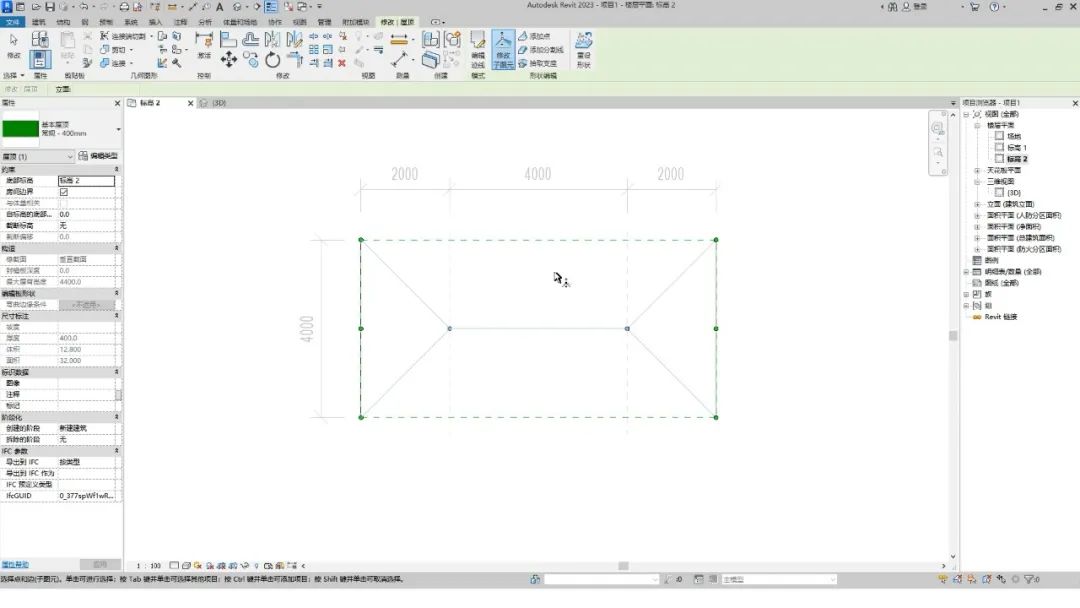

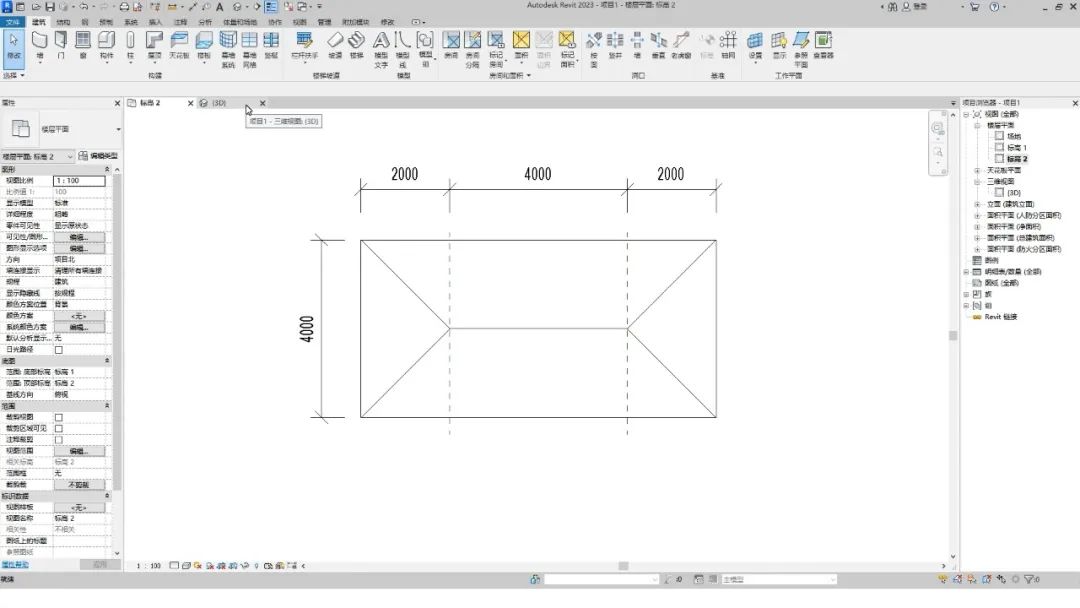

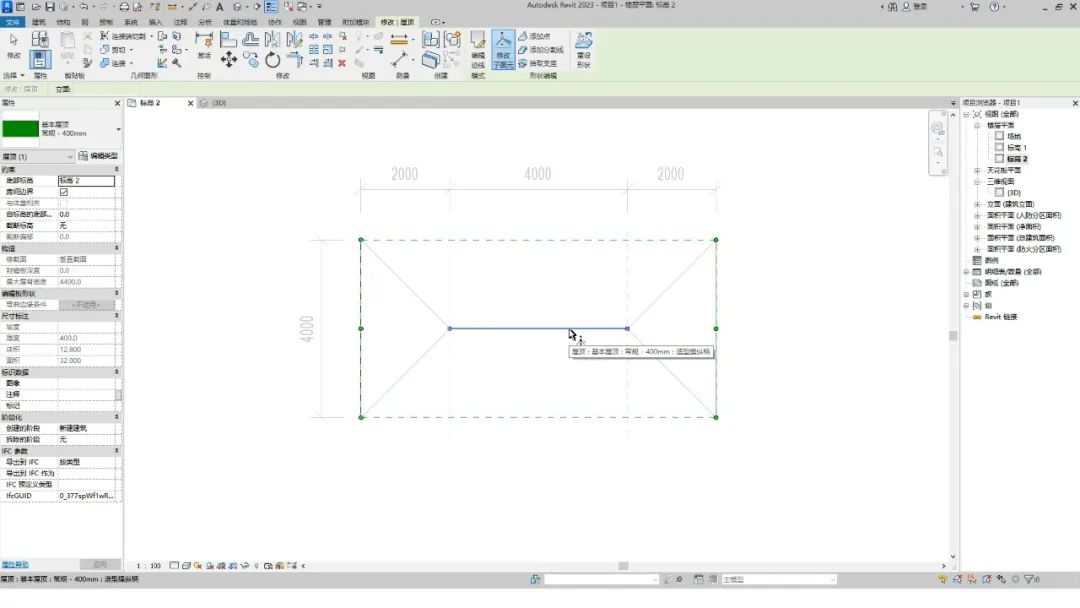

将分割线绘制出来。
第二步：修改子图元。
这一步的原理是通过修改特定的线或点的高度，从而使图元产生一定的坡度。
这里的屋顶坡度，我们设定为2%。我们可以理解为中间的这条线，要比两侧高出2%的高度。
2%的高度，为中间这条线至屋顶边界线的距离乘以2%。

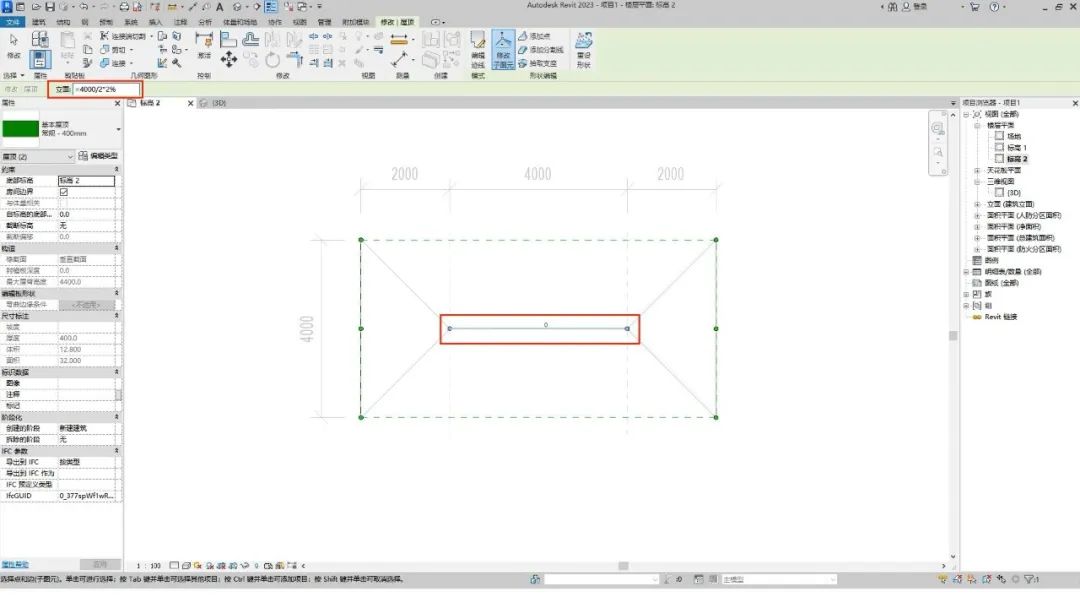

选中中间的这条线。也可以同时选中这两个端点。
在选项栏中，将立面值修改为：=4000/2*2%。
按下回车，再退出绘制模式。

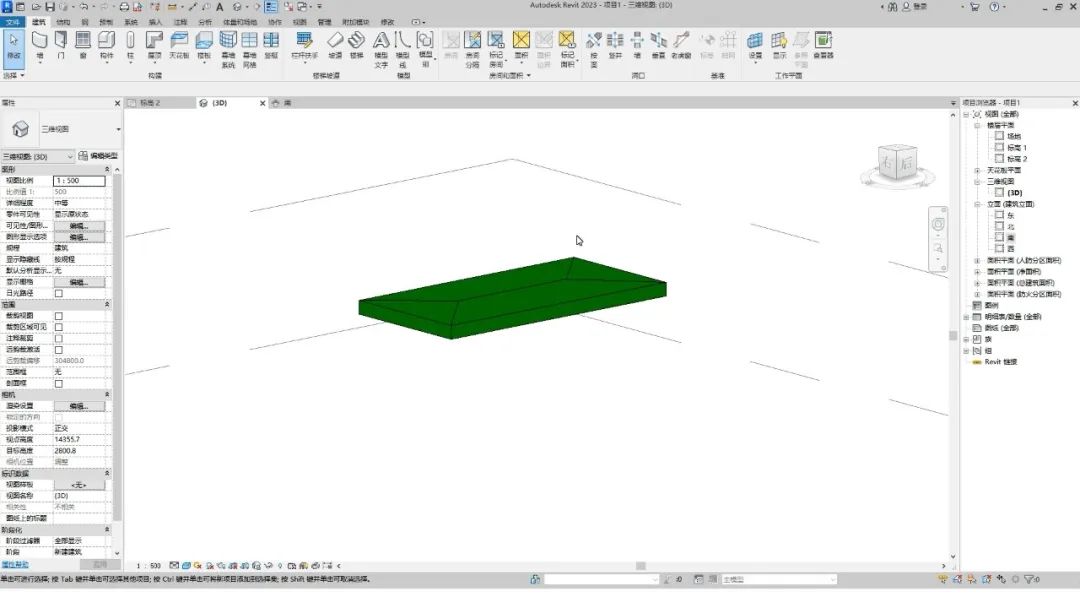

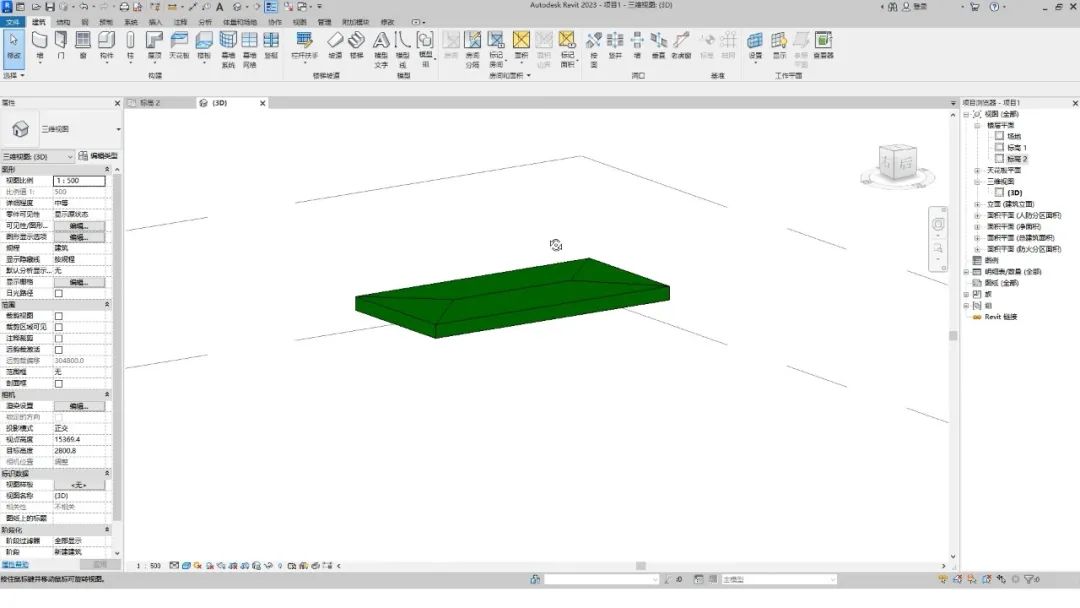

我们切换到三维视图观察一下。

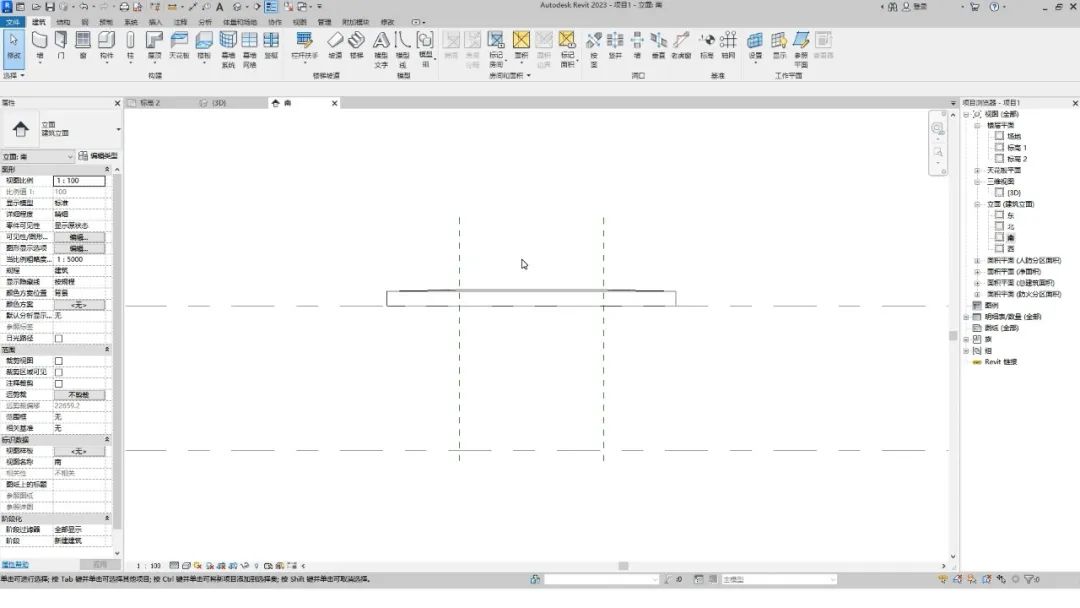

然后再到立面视图观察一下，完成。
