Revit如何绘制三跑楼梯？Revit三跑楼梯绘制图文教程
来源：施加咨社
这种楼梯只需要在绘制时，分成三段直梯来绘制即可。

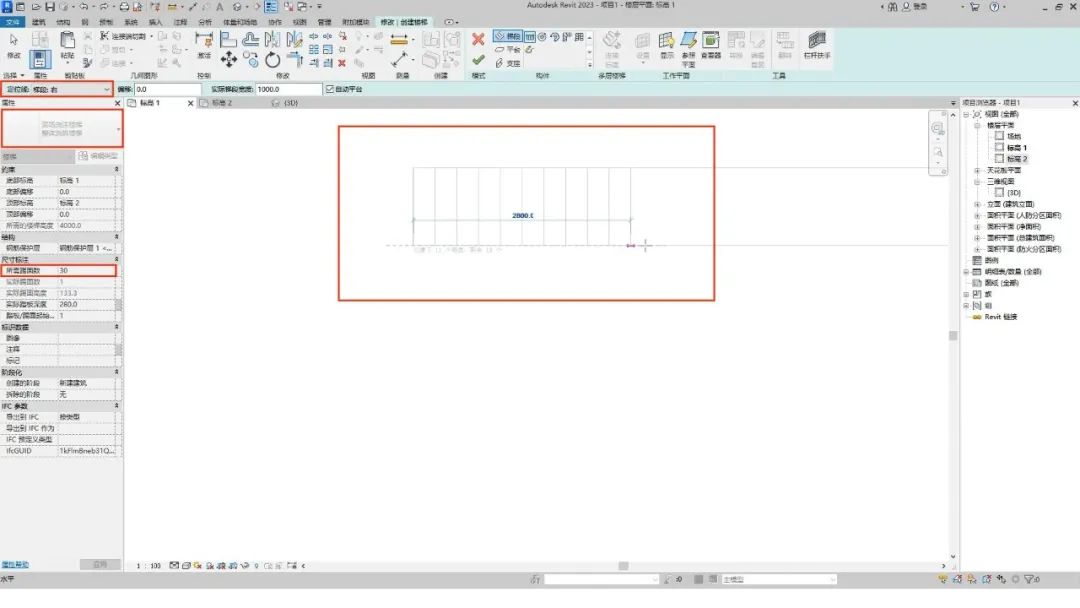

点击建筑选项卡中的楼梯按钮，类型选择为整体浇筑楼梯。
所需踢面数修改为30，定位线修改为梯段：右。

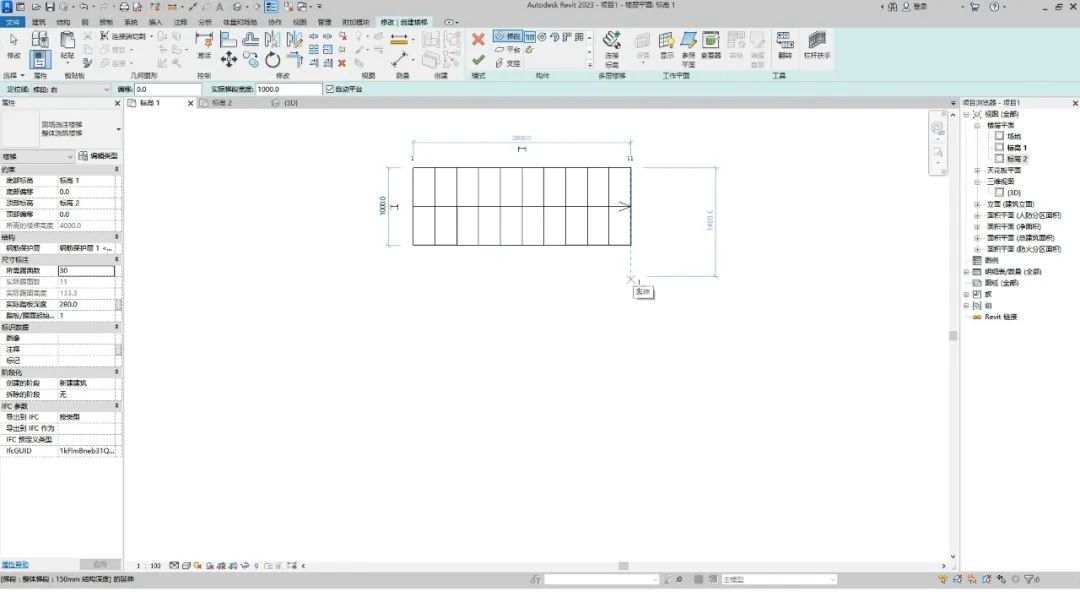

先绘制第一段梯段。

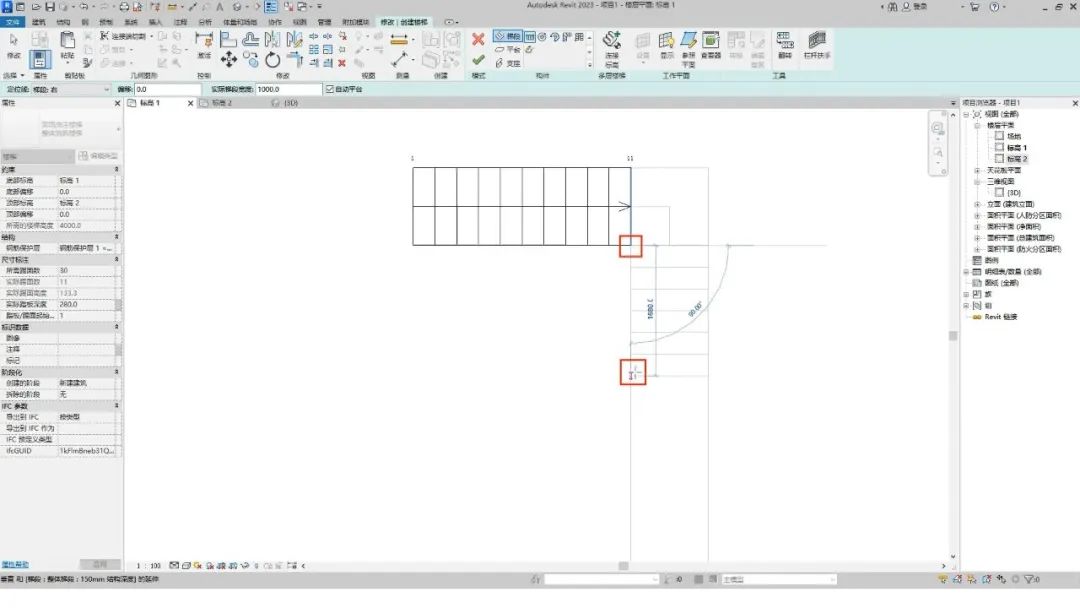

然后是第二段。
这里我们需要注意的是，要对齐第一段梯段的外边缘进行绘制，会有这条蓝色虚线提示。
我们从端点开始绘制。

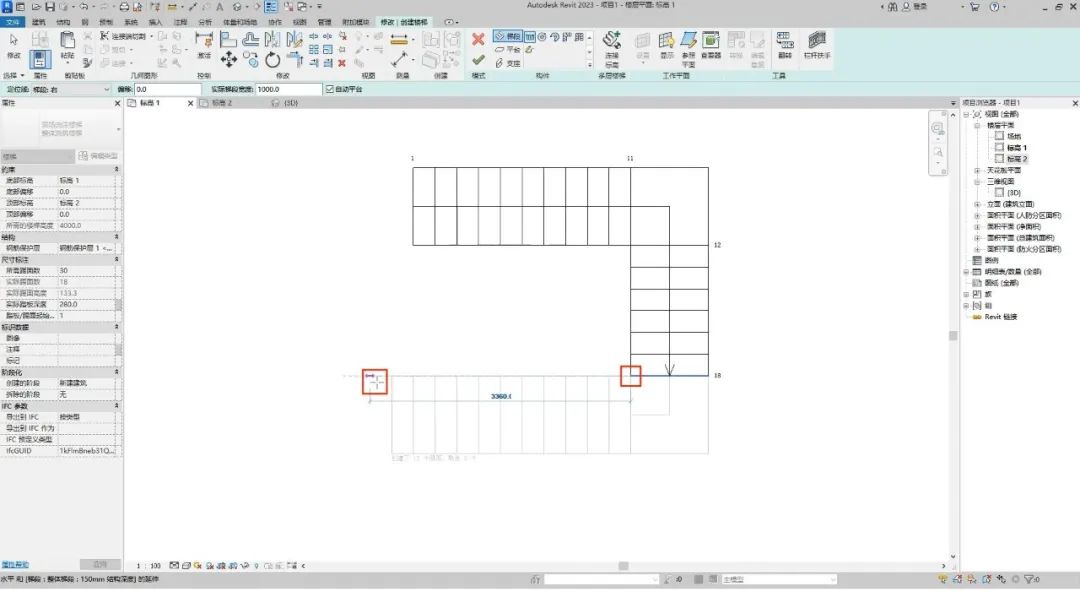

接着是第三段，也要注意对齐边缘进行绘制。

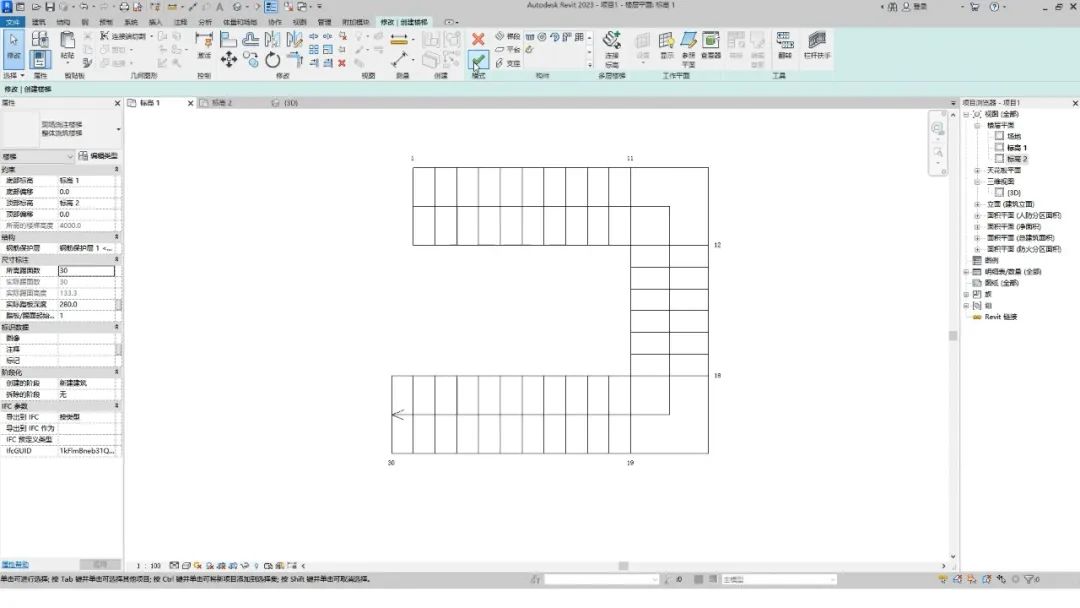

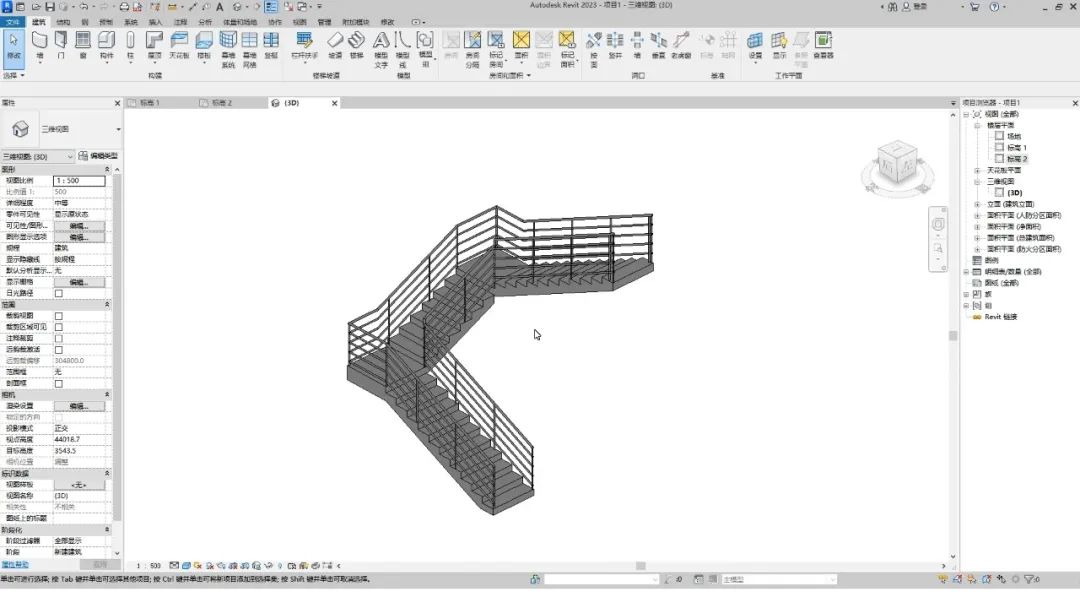

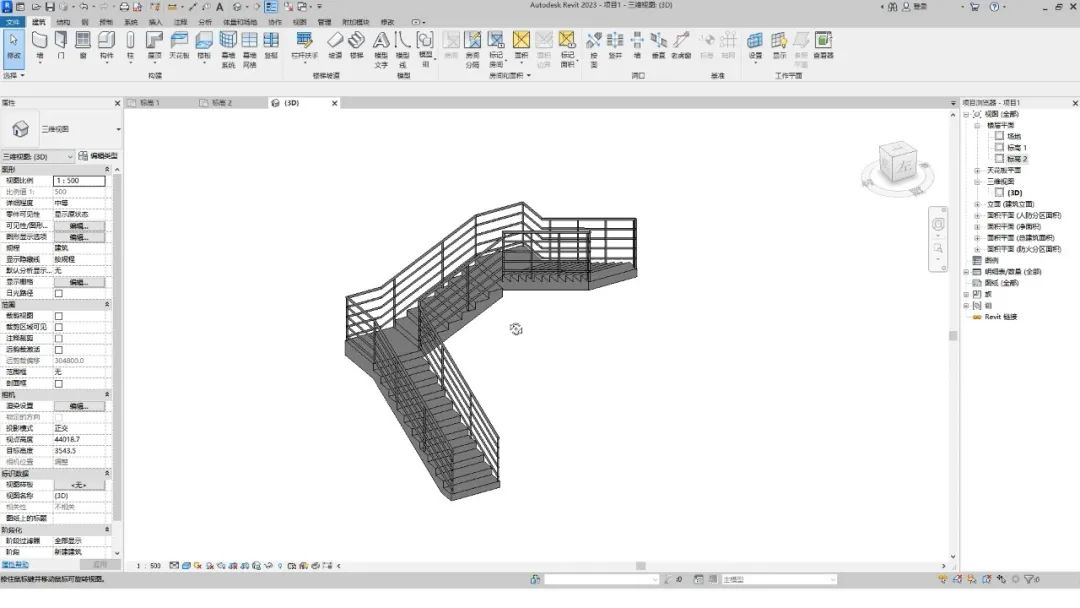

点击完成按钮，切换到三维视图观察一下。
完成。
