CATIA技巧：CATIA工程图中基准孔符号的创建方法
来源：CATIA小蚂蚁
工程图中基准孔符号的标识方法大致如下！是否还记得学校里学过的那些知识？

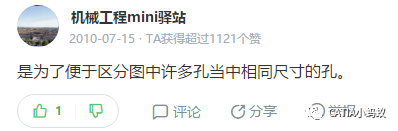

这个孔是用来干啥的呢，百度知道告诉我们
那么我们今天研究一下基准孔的绘制方法：
方法一：（填充，比较麻烦）

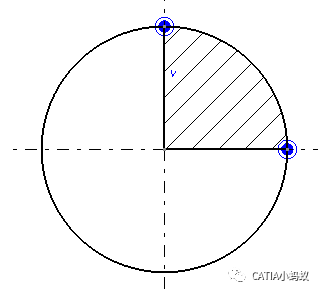

在第一，三象限分别绘制封闭区域，然后用填充命令进行填充，得到如下的结果（仅展示第一象限）

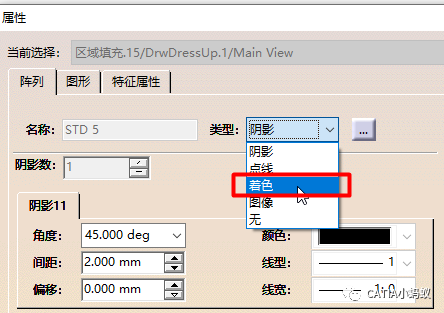

双击填充区域，将线条填充修改为颜色填充黑色，得到如下结果。第三象限填充方法类似。
方法二，巧妙的利用焊接符号标识。

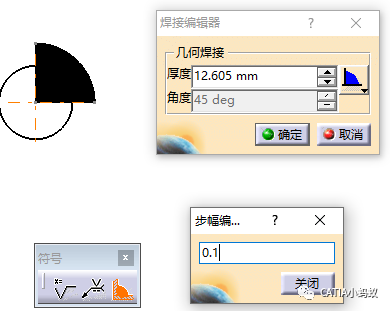

点击如下图所示 焊接符号
2.选择圆中心线竖线上侧，横线右侧，这样焊缝会出现在第一象限。

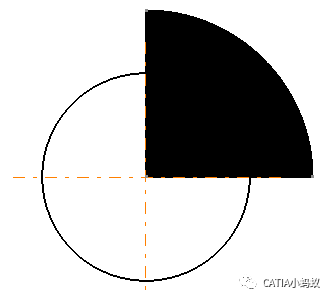

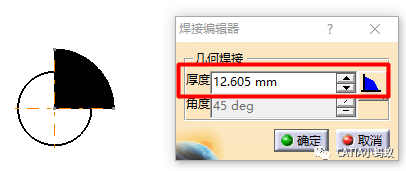

3.如上图所示焊缝明显超过圆的大小。这时候我们需要对焊接编辑器对话框中焊缝的厚度参数进行定义，以便让黑色区域恰好与圆第一象限重合。
下面有两种方法来调节。
更改厚度参数输入框的步幅为0.1mm，这样我们便可以通过上下箭头来实现无级调幅！

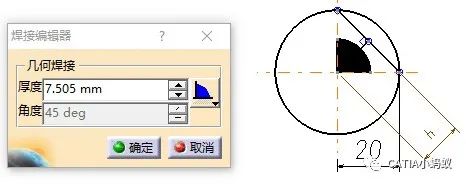

直接通过公式，等腰直角三角形斜边高h=√2/2r,即h=0.707r来直接输入焊缝厚度即可，当然我们需要首先获得圆的半径值。如下图为了使焊缝填满第一象限，几何焊接的厚度参数应为，0.707*20=15mm。
以上即为两种基准孔的绘制方法简单介绍
