Revit如何分类填充墙体的截面？这么做最简单！
Revit想要分类填充墙体的界面一般采用的方法是直接在可见性/图形中修改墙体的截面图案。

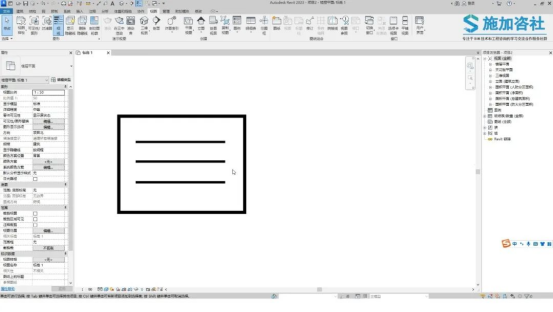

所有类型的墙体都会被修改到。像这里有两种不同类型的墙体，外墙包围着内墙，我们需要修改外墙的截面填充颜色跟内墙区分开来，该怎么办呢？只需要两步就能搞定。
第1步：新建外墙过滤器

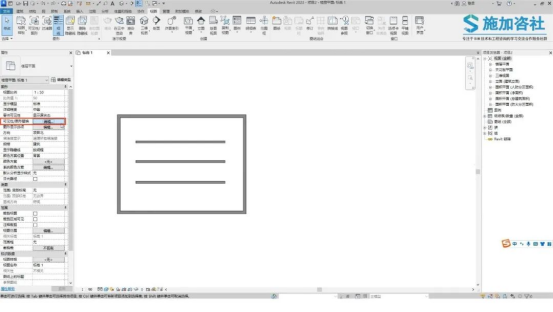

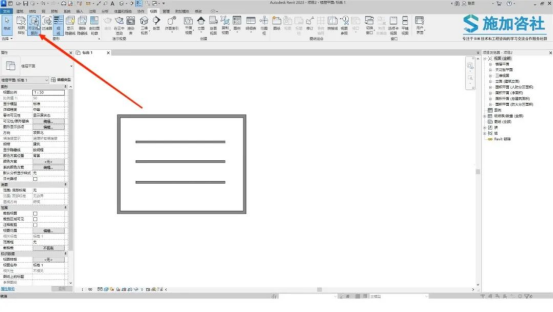

点击属性面板中的可见性/图形替换旁的编辑按钮。

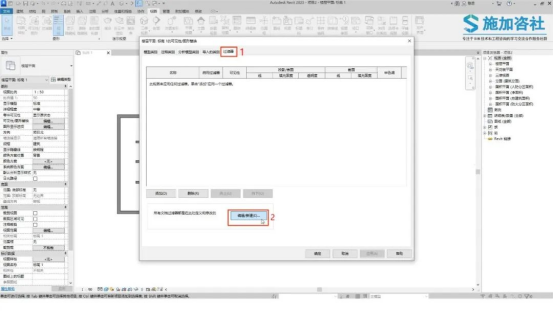

点击过滤器，点击编辑或新建。

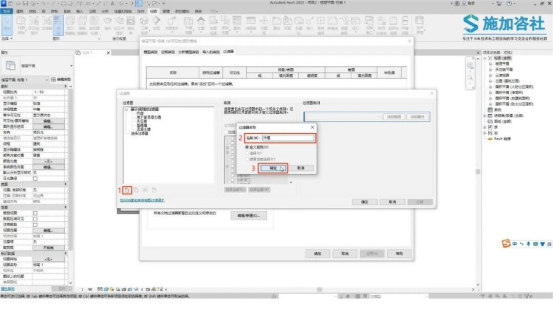

点击新建按钮，命名为外墙。

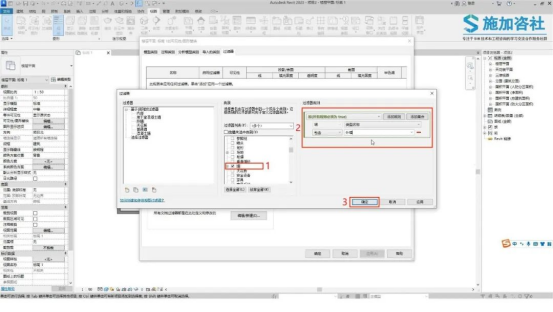

族类别下拉找到墙。
将无选择为类型名称，第二行第一个空白栏修改为包含，第二个空白栏输入为外墙。
这样子过滤器就能选中所有名称带外墙的墙体了，点击确定。

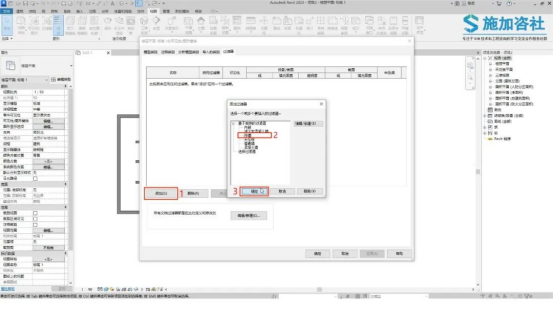

点击添加按钮。
添加刚刚我们新建的过滤器。
第2步：修改墙体截面填充

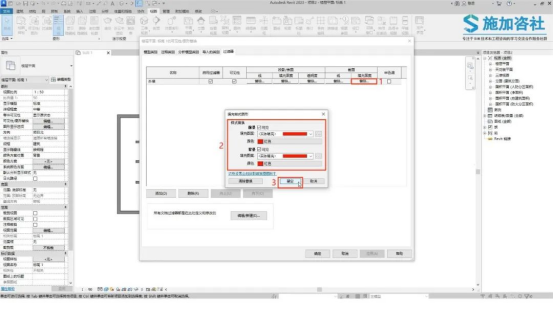

选中截面选项栏中的填充图案下的替换按钮，将填充图案修改为实体填充，将颜色修改为红色。点击确定。

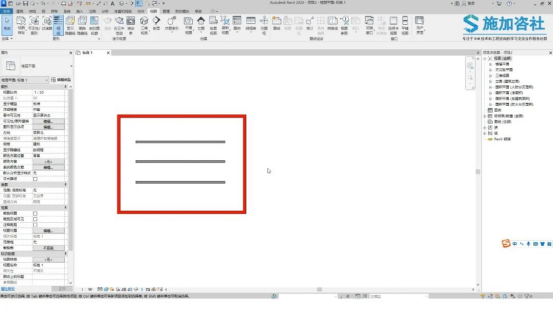

应用，确定，完成。
内容来源：施加咨社
