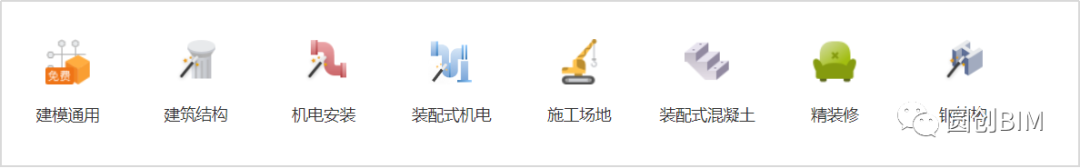

建模大师是基于Revit平台开发的本土化快速BIM建模软件，包含建筑、精装、施工、机电、混凝土装配式（PC）、钢结构6大模块，通过CAD转化、深化设计、快速出图、网络授权等功能来实现各专业的快速建模、企业授权管理以及企业建模的标准化。

建模大师(机电)模块中包含的CAD转化模块能够根据已经设计好的CAD平面图纸快速转化成Revit模型。其他的快速建模功能模块，根据国内实际的建模习惯和需求，做了专门的功能开发处理，支持批量处理大量构件的创建或修改工作。

在链接CAD图纸之后可以进行相应的机电模型的转化和应用。

一.喷淋系统快速转化

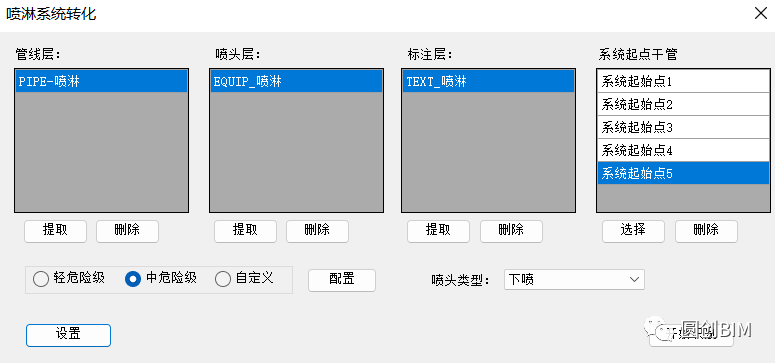

①点击“喷淋转化”按钮，提取管线层、喷头层、标注层、以及喷淋系统起点干管。（如果标注层没有，可以不用提取；系统起点干管一定要准确选择，如果图纸有多个喷淋系统，可以一起提取）

②危险等级设置：根据图纸说明选择，危险等级用于计算没有标注的管径。

③从主管到支管，再到喷头；并设置好相关数据。

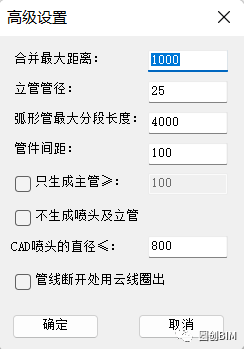

④支持批量修改、一键设置管道类型、偏移高度、喷头类型、重算管径。

⑤提取完成，点击“开始识别”，进行管道系统等的批量修改。

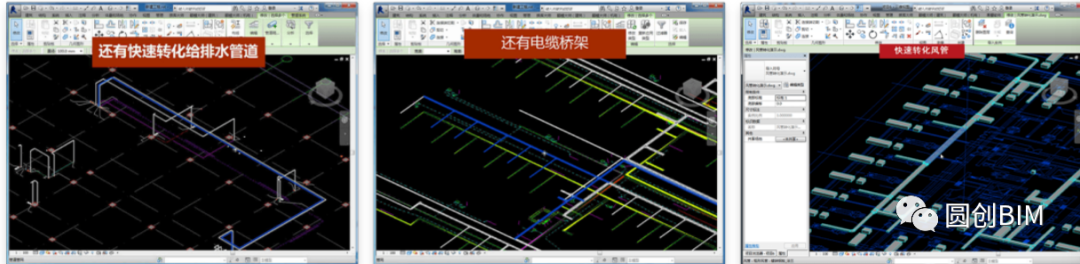

二.给排水管道、风管、桥架系统快速转化

①转化前要确保管件的族都载入合适的，各种连接件都配置好。

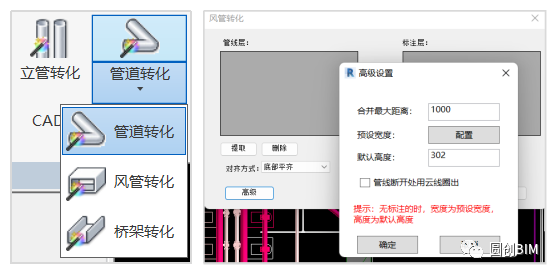

②点击“管道转化”，对图纸进行相关的管线层、标注层、起始点的提取。

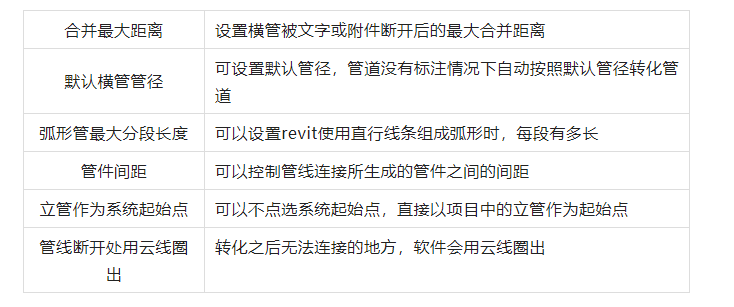

③设置相关数据。

④提取完成，点击“开始识别”，进行系统类型的修改。

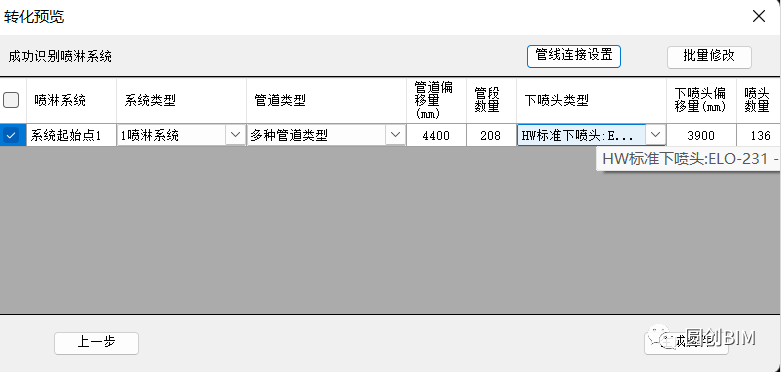

列表中每一行代表一个连接起来的喷淋系统。

喷头族的选择一定要与之前喷头类型选择一致，否则无法正确生成。

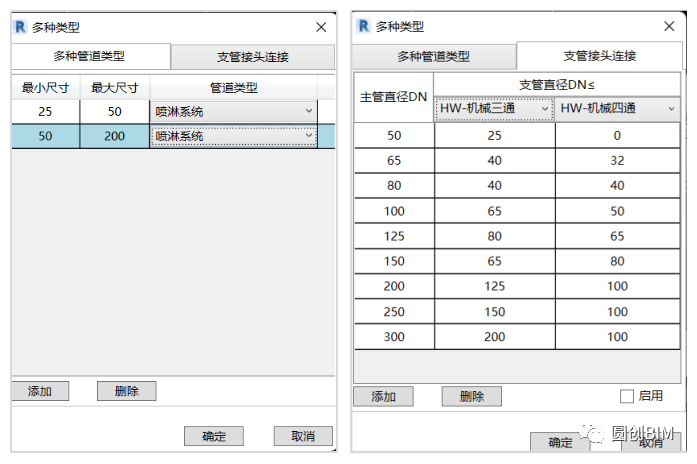

每个系统可设置多种类型。

三.轻松快速的调节管综

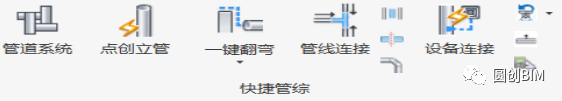

对机电部分进行管线综合，通过一键翻弯、精确避障、管线分布、管线连接、管道登高、管线倒角等多种功能的联合使用，简单，实用，快捷的发现问题、改正问题。

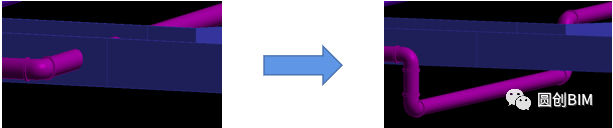

一键翻弯功能可以选择一边翻弯和两边翻弯来解决机电碰撞的问题，其中支持的构件包括：风管、管道、电缆桥架、线管。

PS:一边翻弯需要分别在要翻弯的管道选择翻弯点和方向，两边翻弯需要选择翻弯的起点和终点。

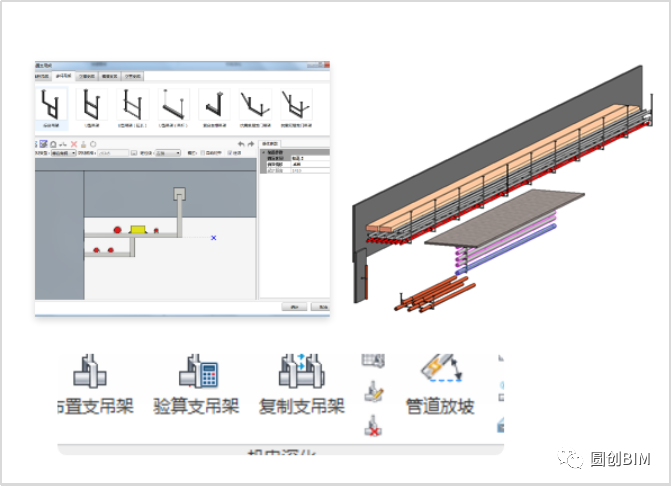

四.快速深化机电模型，一键布置支吊架

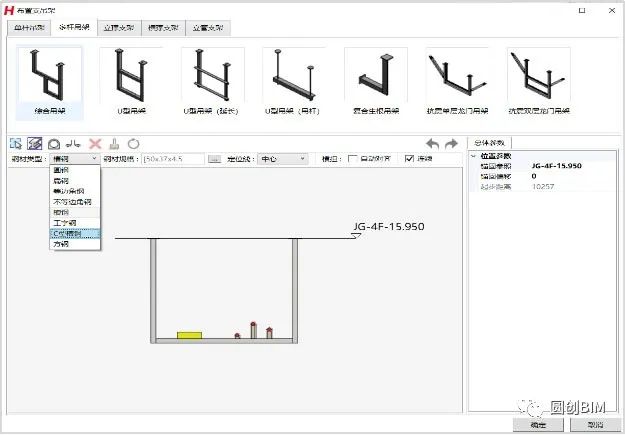

通过自定义支吊架、自由绘制任意形状的支吊架，支持单杆吊架、多杆吊架、立撑支架、横撑支架等多种形式，还可设置相关的抗震支吊架，提供丰富的绘制功能，方便快速便捷的绘制。同时，支持图形预览支吊架样式，并随参数动态变化。

1.布置支吊架

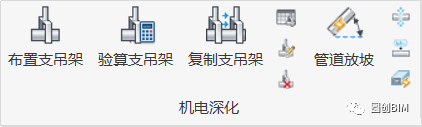

①点击布置支吊架，选择需要布置的管道，点击选择完成。

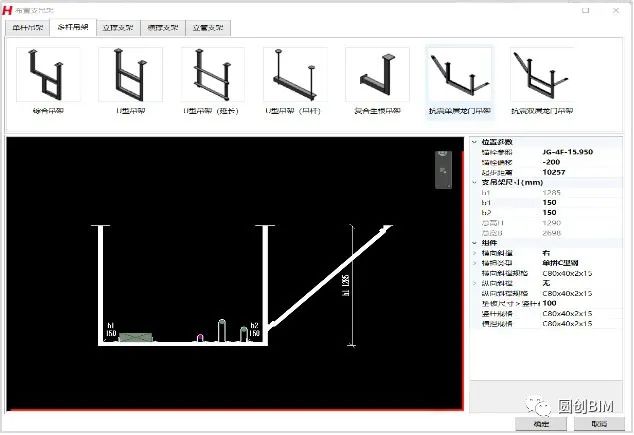

②根据需求选择不同类型的支吊架，并修改支吊架参数。（支吊架能够自动寻找连接结构模型的锚固标高）

③点击确定即可生成支吊架。

2.一键验算支吊架

对支吊架进行受力验算，提供刚接和铰接的内力图，支持导出验算报告。

以上便是建模大师（机电）的相关功能介绍，希望看完能对大家有所帮助。

今天的分享就到这里，我们下期再见~
