Dynamo软件教程：Linkdwg2节点包的一些常用操作
本文源自微信公众号：BIMandStructure

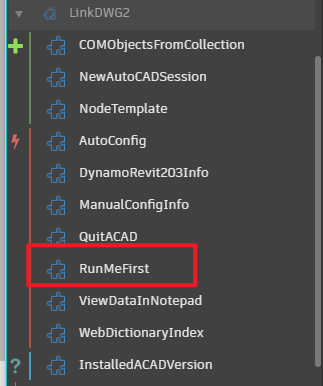

首次安装LinkDWG2包，需要进行文件配置，调用“RunMeFirst”节点并运行即可。

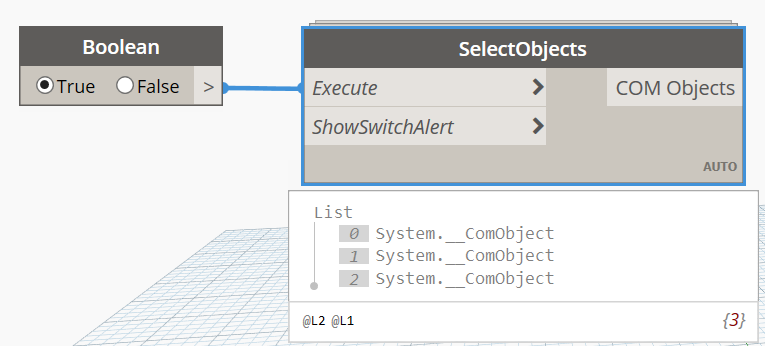

1.添加Objects节点，并设置为ture

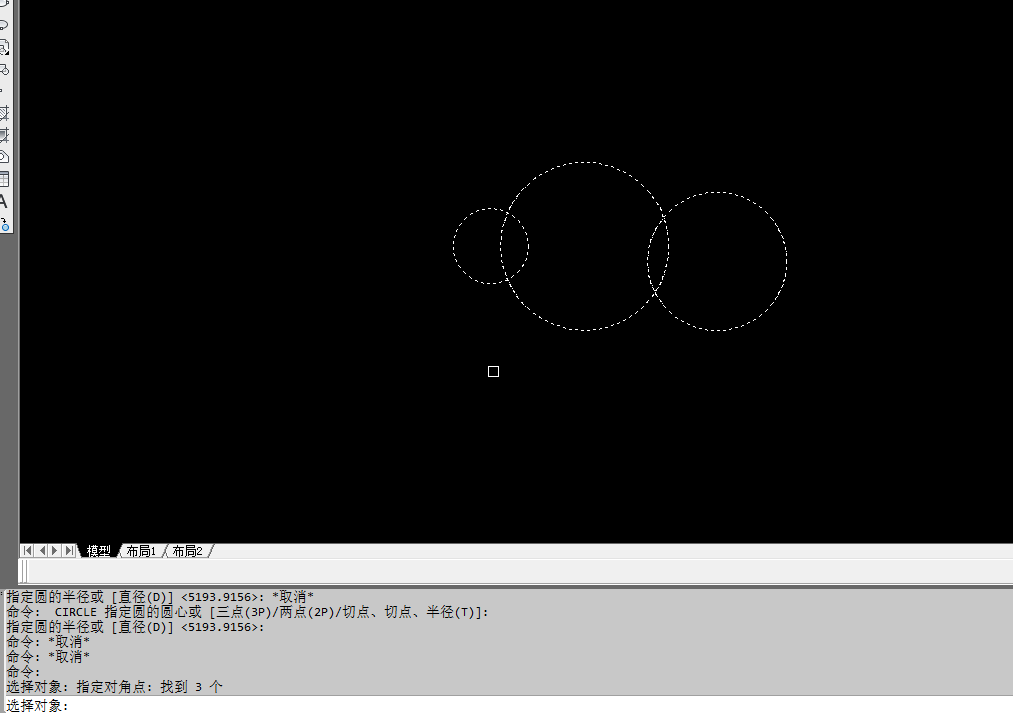

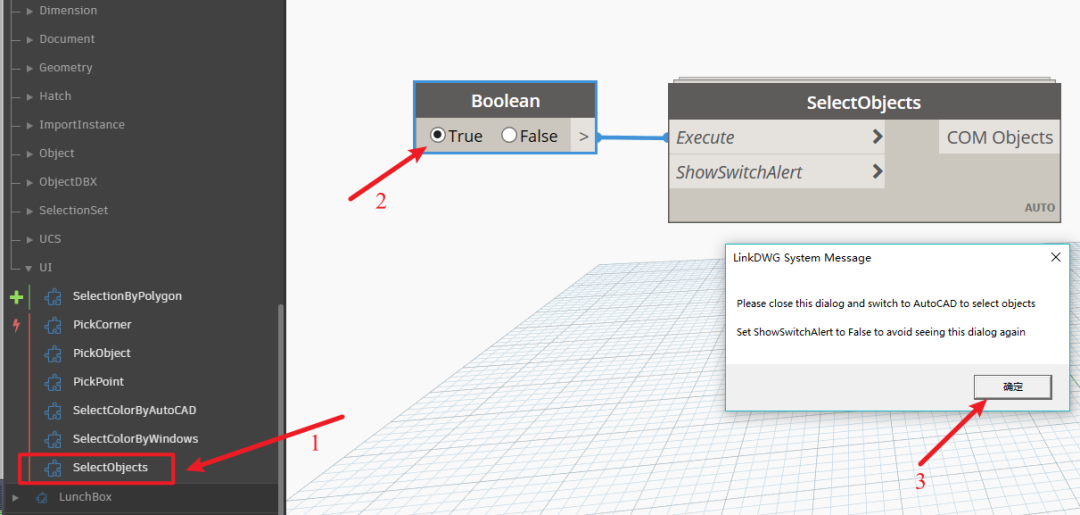

2.运行后出现弹框，如上图所示，单击“确定”后即可在CAD里进行图元的选择，如下图所示。
3.选择完成后，可在dynamo中查看，如下图所示。

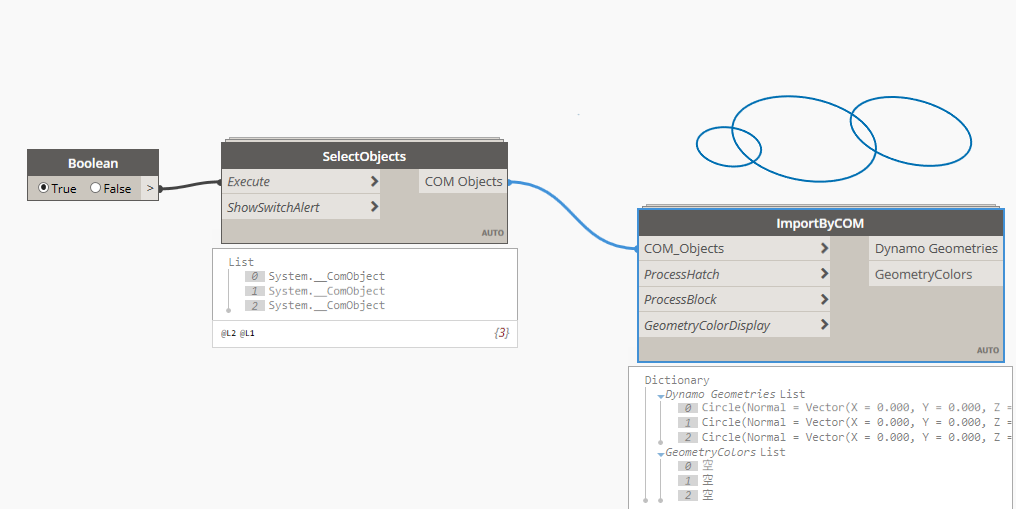

用object节点交互选择的图元，可通过“ImportByCOM”节点转化为dynamo中的图元

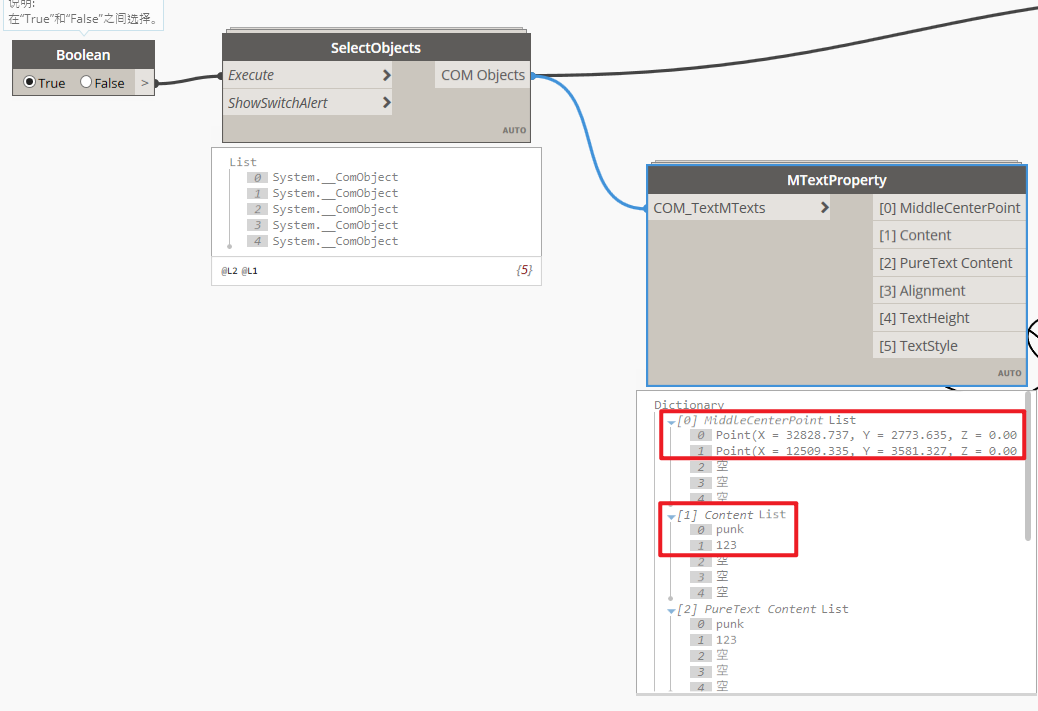

linkdwg2-annotation-MtextProperty，可读取所选文字的内容、定位点、文字高度、角度等等。可用于后续图纸翻模
COM_Objects：CAD中的图元

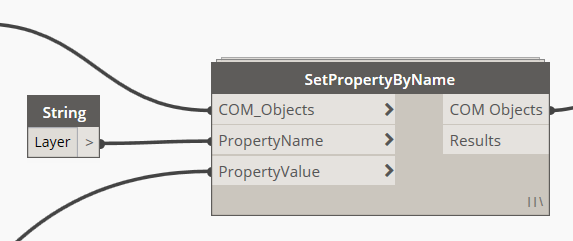

PropertyName：Layer(图层）
PropertyValue：连入图层名
LayerName：图层名
RGB或ACI：图层颜色

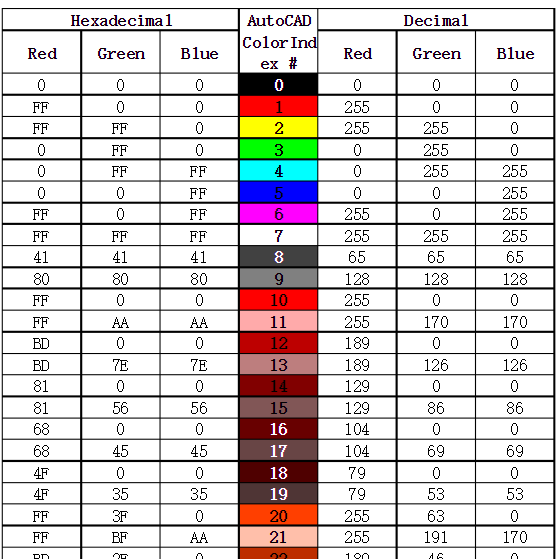

ACI为autocad color ind，如下表所示，0代表黑色，以此类推

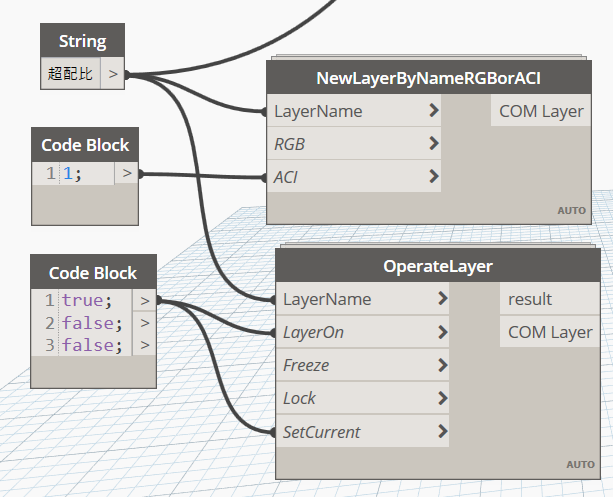

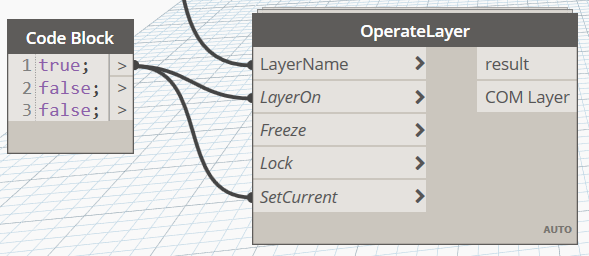

图层冻结、锁定、置为当前等操作均可在operateLayer节点中完成
