Revit怎么绘制斜墙？Revit如何使用内建模型绘制斜墙？
本文源自微信公众号：施加咨社
为了使绘制出的斜墙与直墙的交界处能够平滑自然，选择使用内建模型来绘制斜墙，是一个不错的选择，只需要2步即可搞定。
第1步：绘制内建模型。

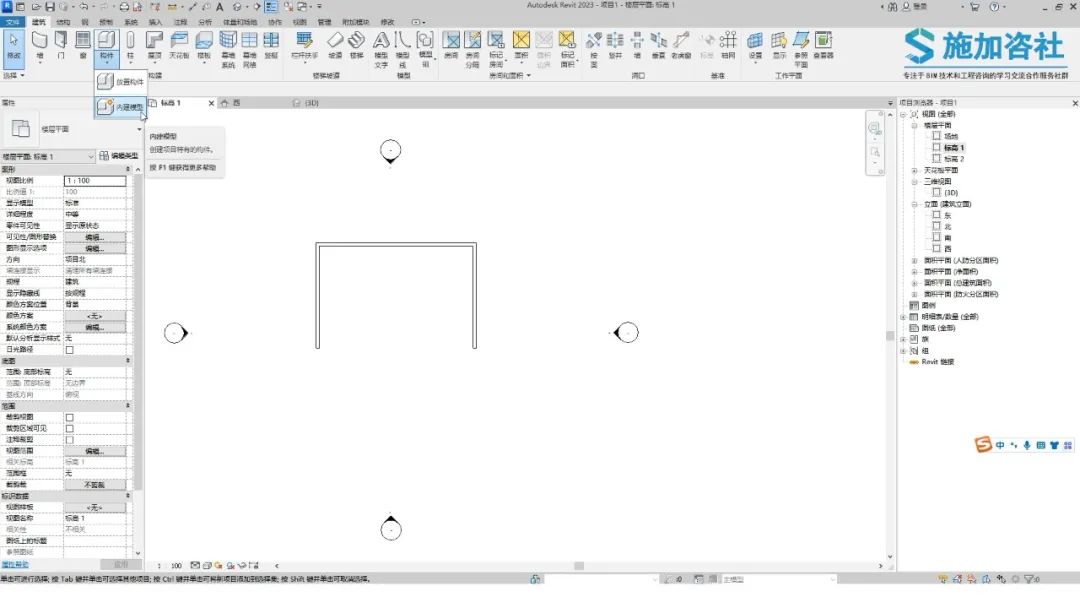

点击建筑选项卡中的构件按钮，选择内建模型。

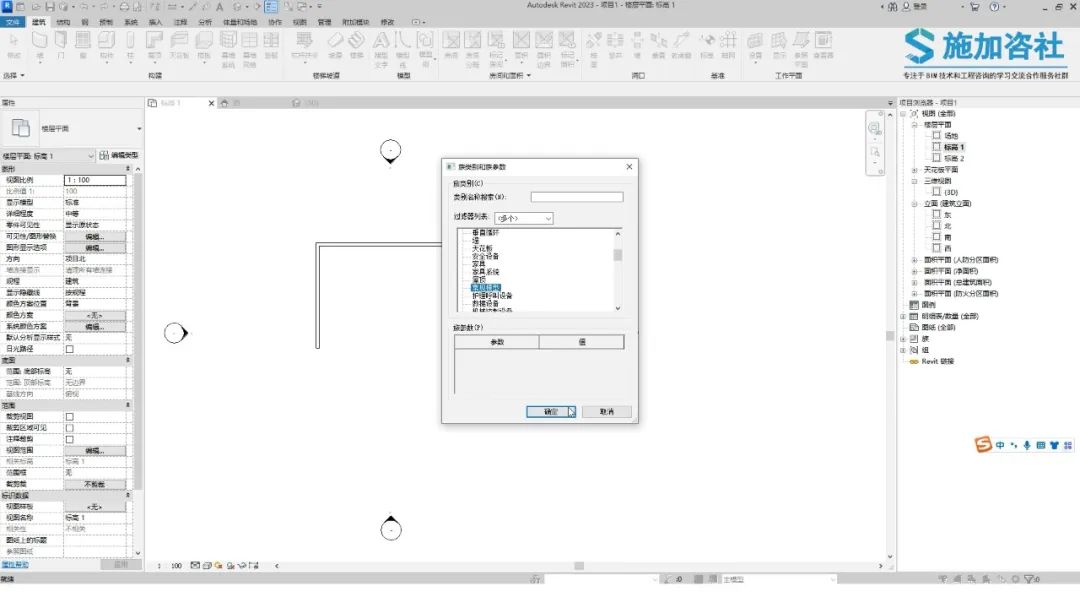

在打开的对话框中选择常规模型，点击确定。

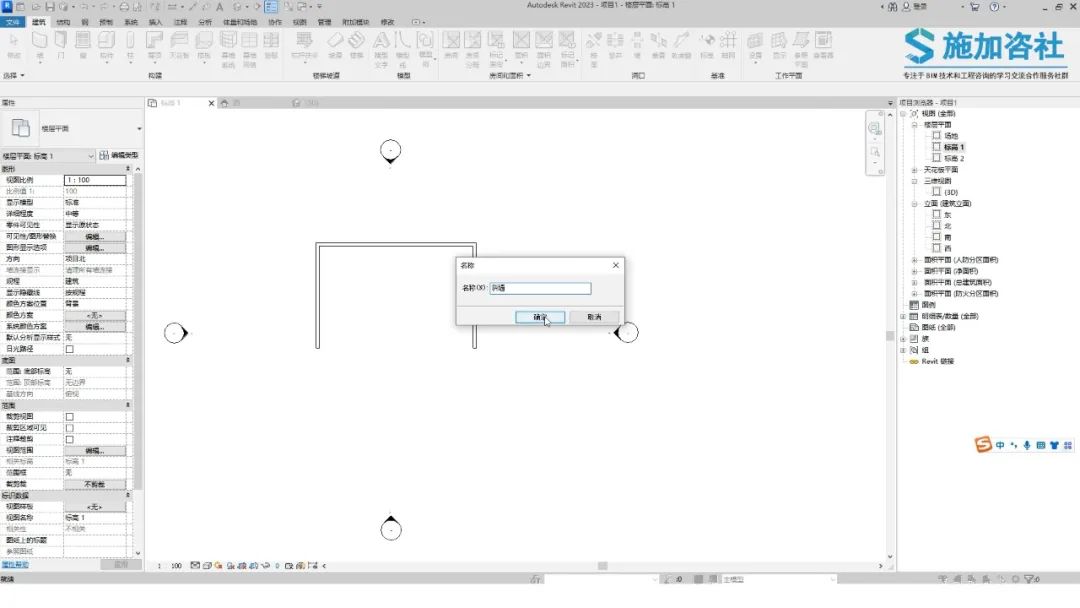

修改名称为斜墙。

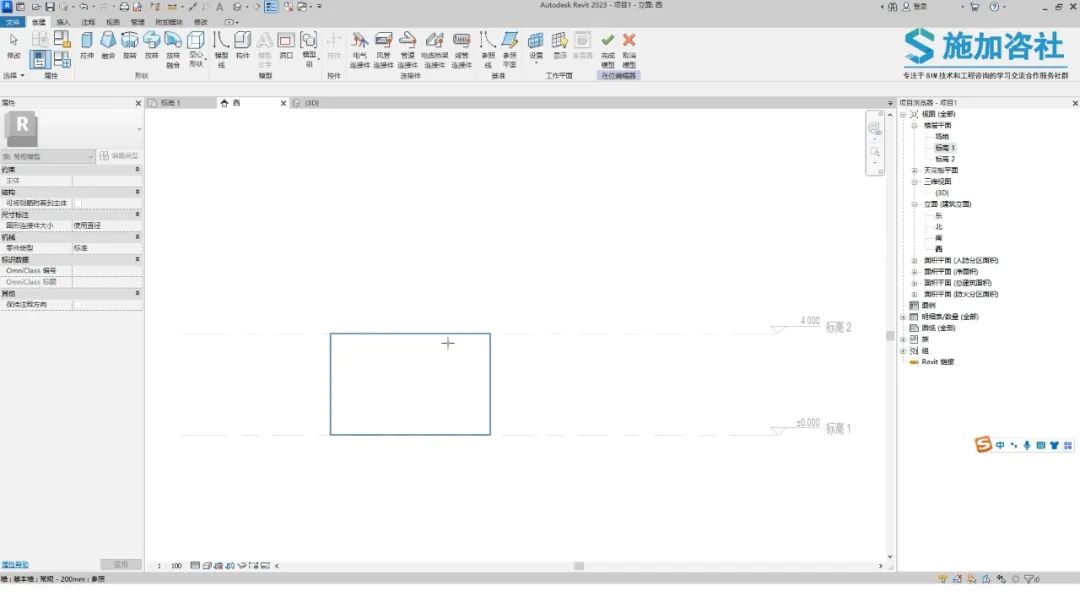

我们切换到西立面视图，设置一下工作平面为该段墙体。

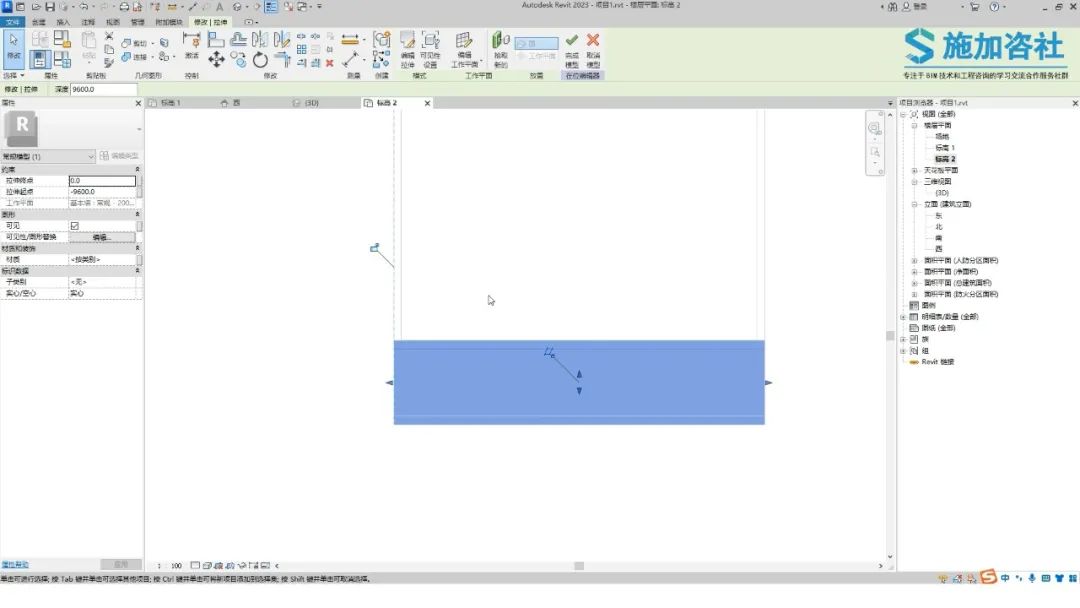

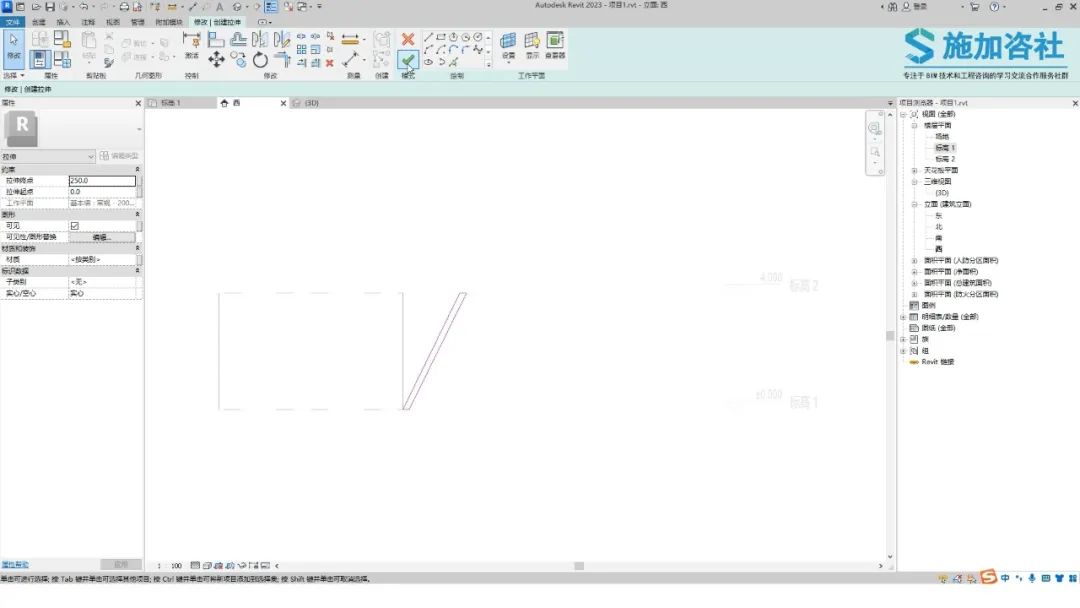

使用拉伸工具来绘制墙体形状，点击完成按钮。
切换到2层平面视图，修改一下墙体的位置，点击完成按钮。
第2步：将墙体形状转化为真正的墙体。
点击体量和场地选项卡中的墙按钮。

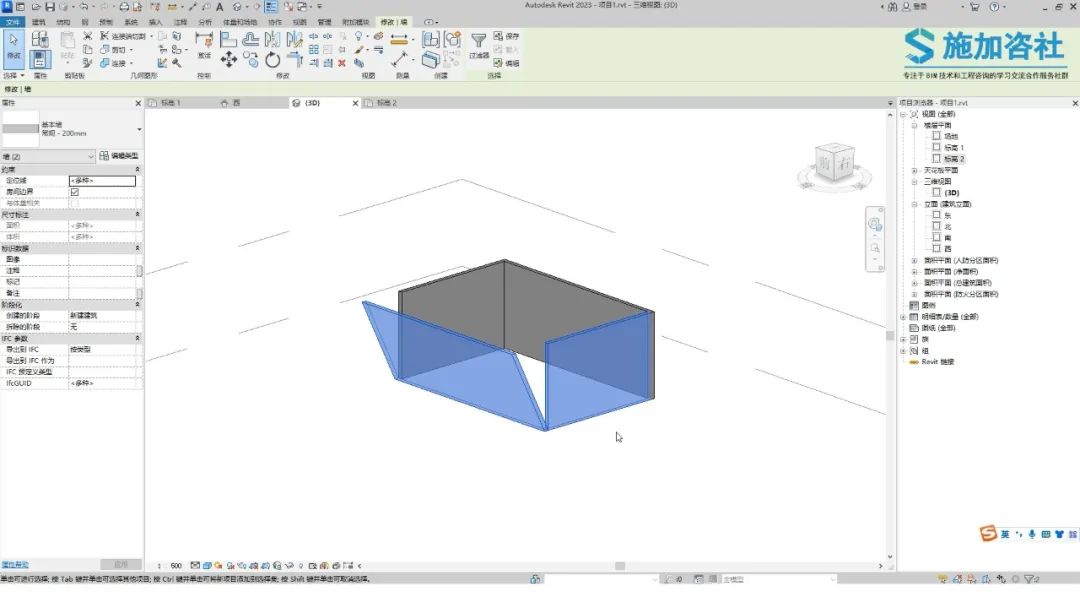

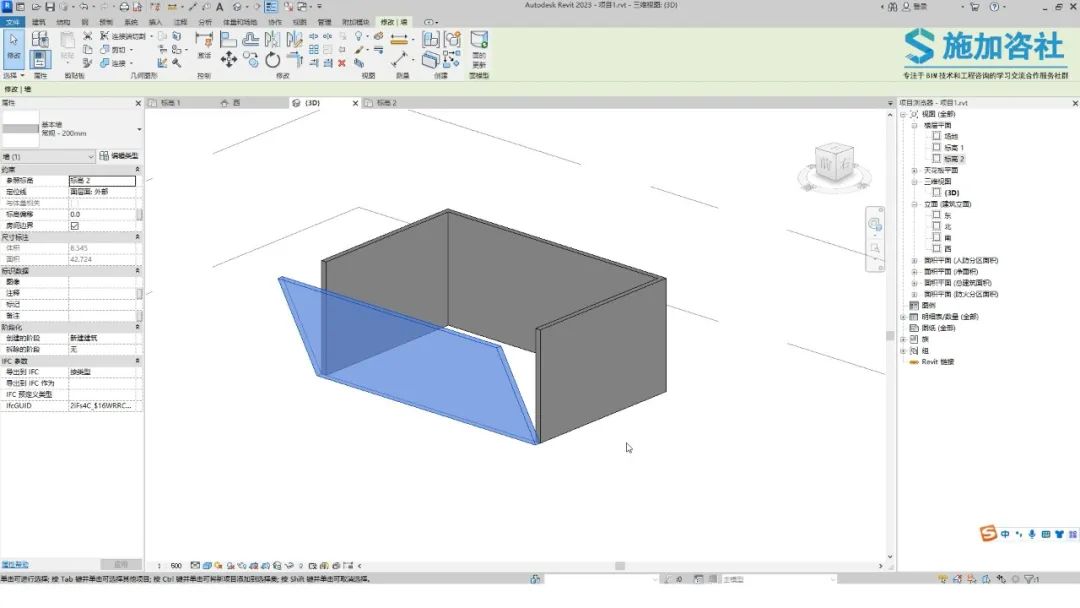

选择拾取面工具，拾取墙。

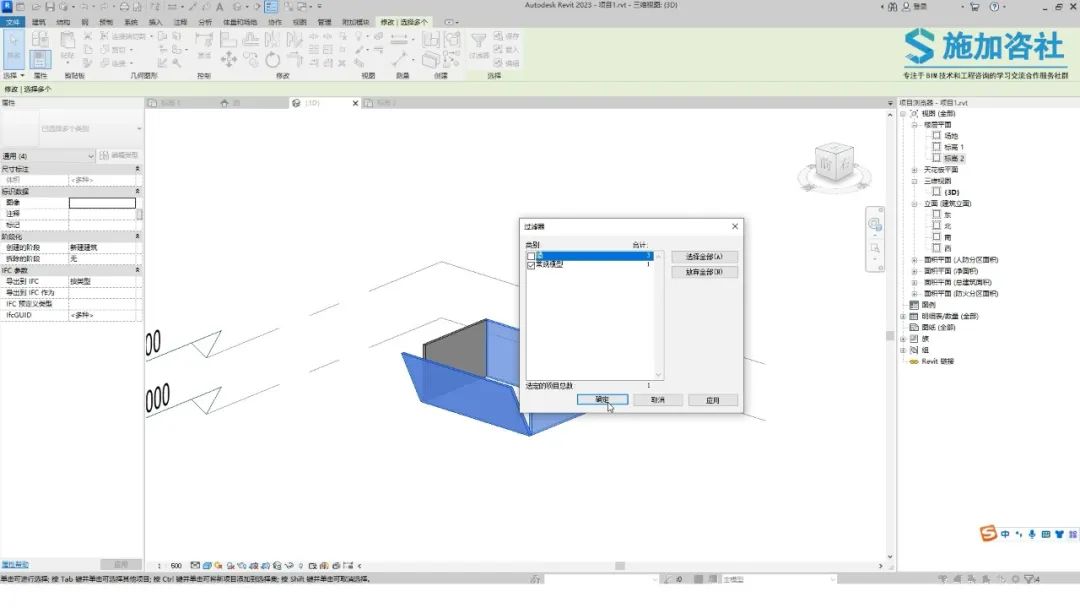

将原有的墙体形状删除。

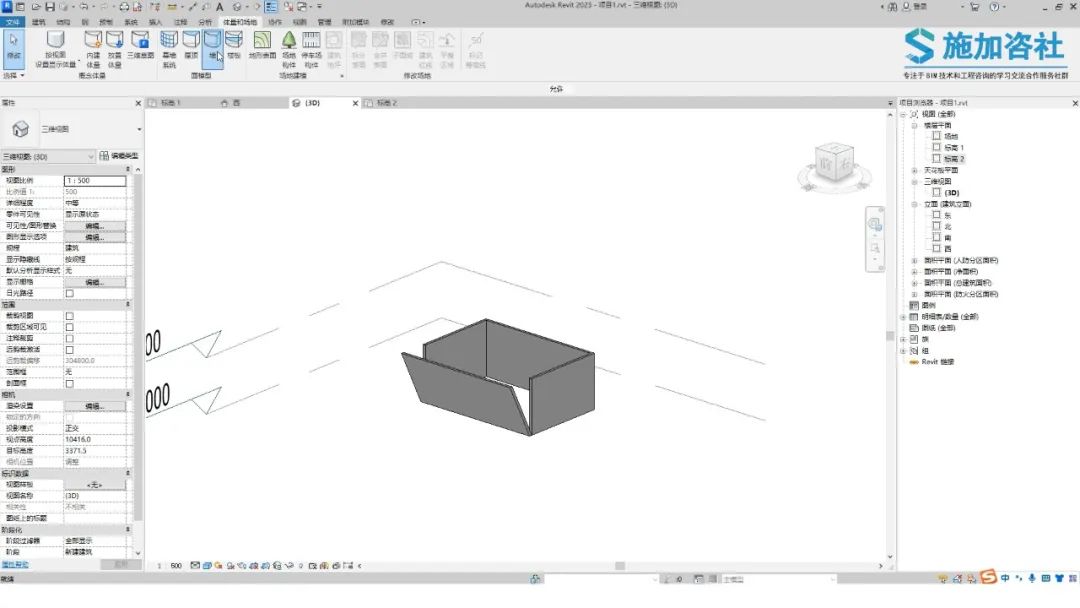

完成。
