Grasshopper高程点怎么生成地形？Grasshopper高程点建地形教学
本文源自微信公众号：梗粟粟
事情的起因：最近某 Benz 老师说挺多人还不熟悉怎么用高程点信息建地形的流程，让我水一篇教程。
本次演示使用的版本为 Rhino 7 SR6。会使用到两个GH插件，LunchBox 和 Weaverbird ，得益于Rhino 7 的新功能 Package Manager，现在不用科学上网就能直接下载安装插件。

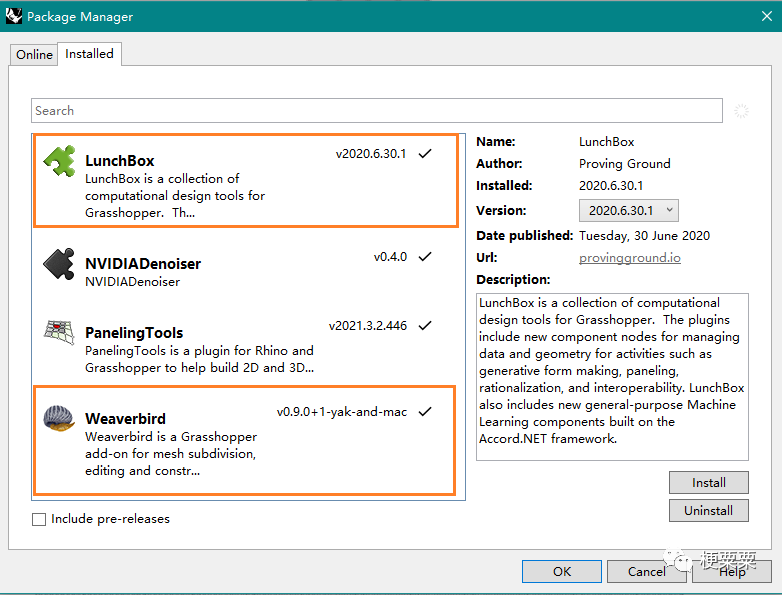

输入命令"_PackageManager"打开对话框按需下载，然后重启 Rhino。
提取高程点文件

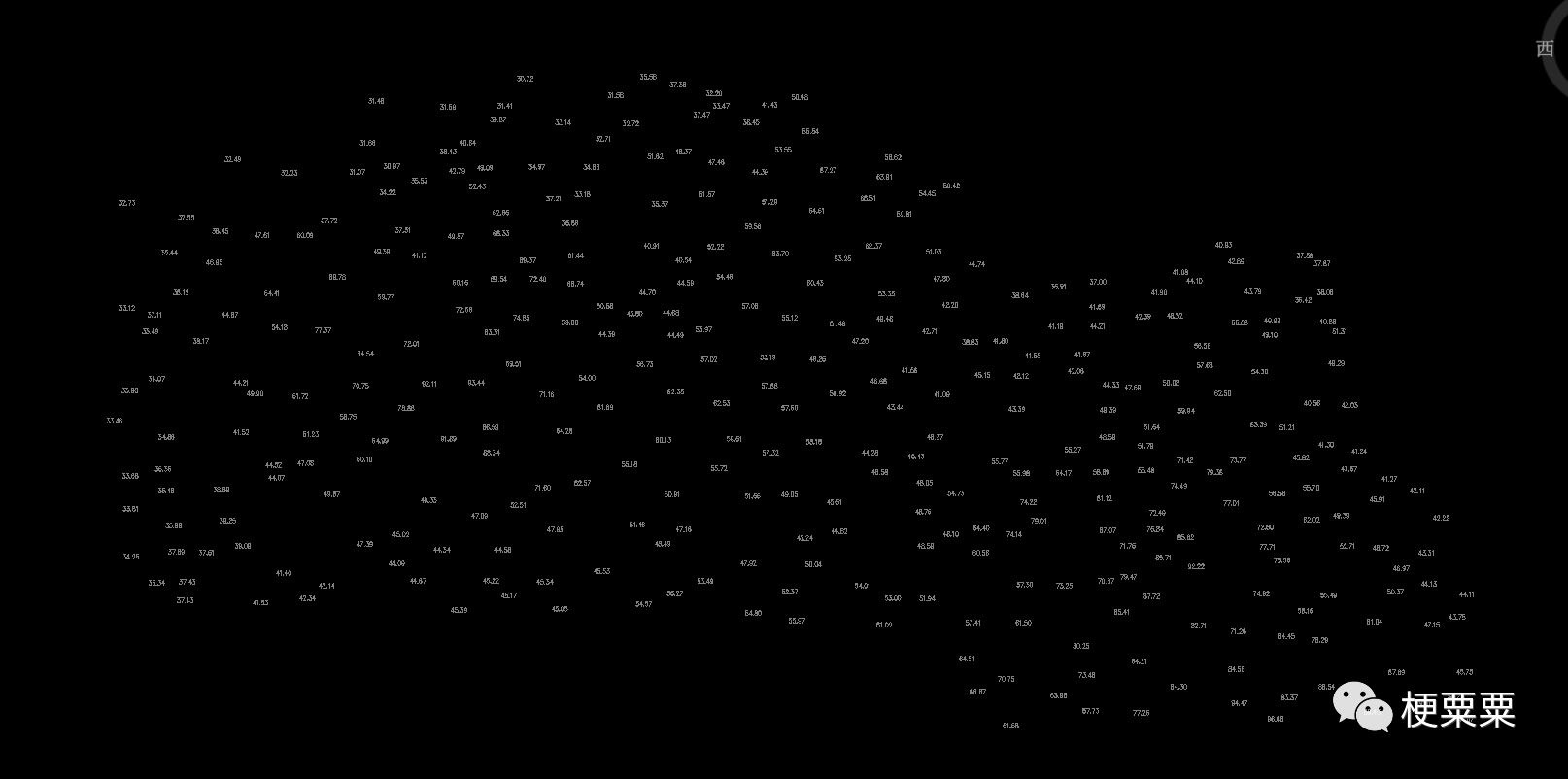

打开地形CAD文件，将高程点图层隔离。
按如下步骤提取高程点坐标信息：

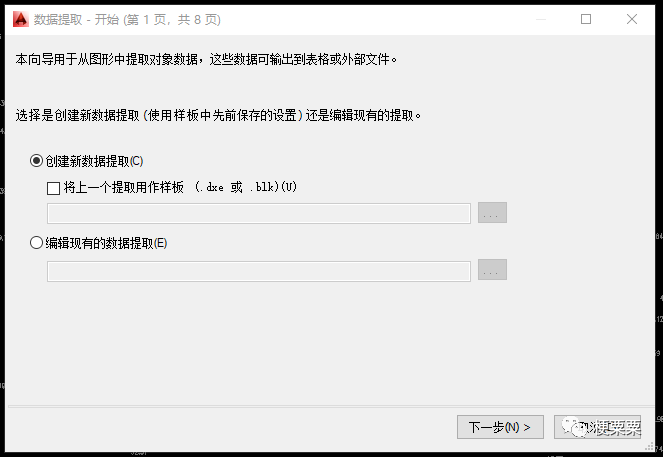

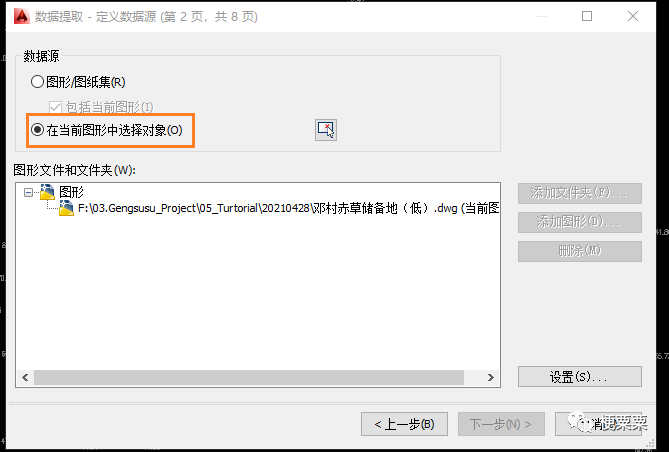

工具 - 数据提取。打开数据提取面板。

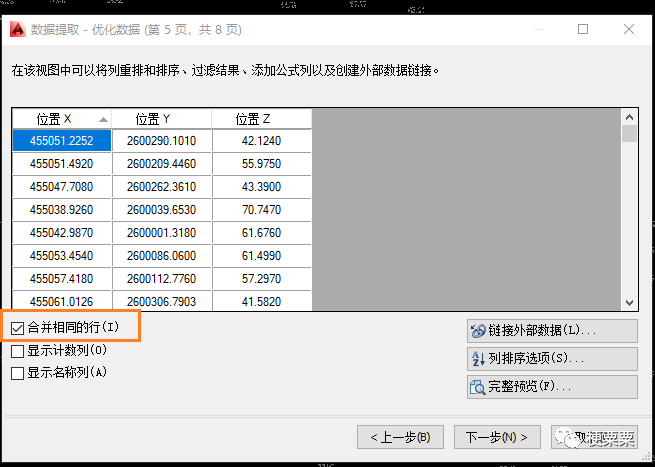

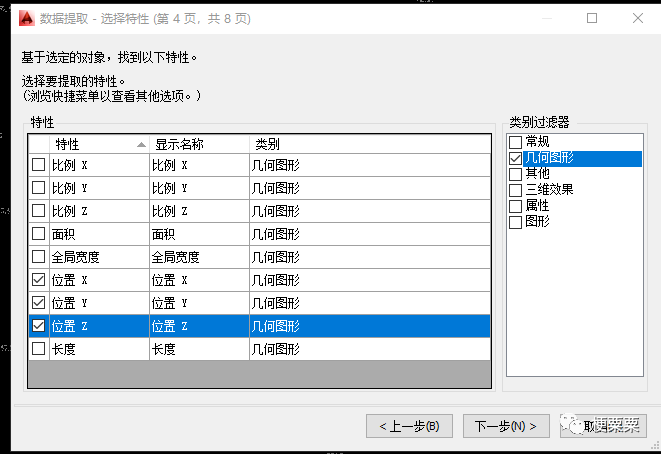

这里我们仅需要XYZ坐标信息即可。
最后将文件保存输出，再另存为 .xlsx 文件。

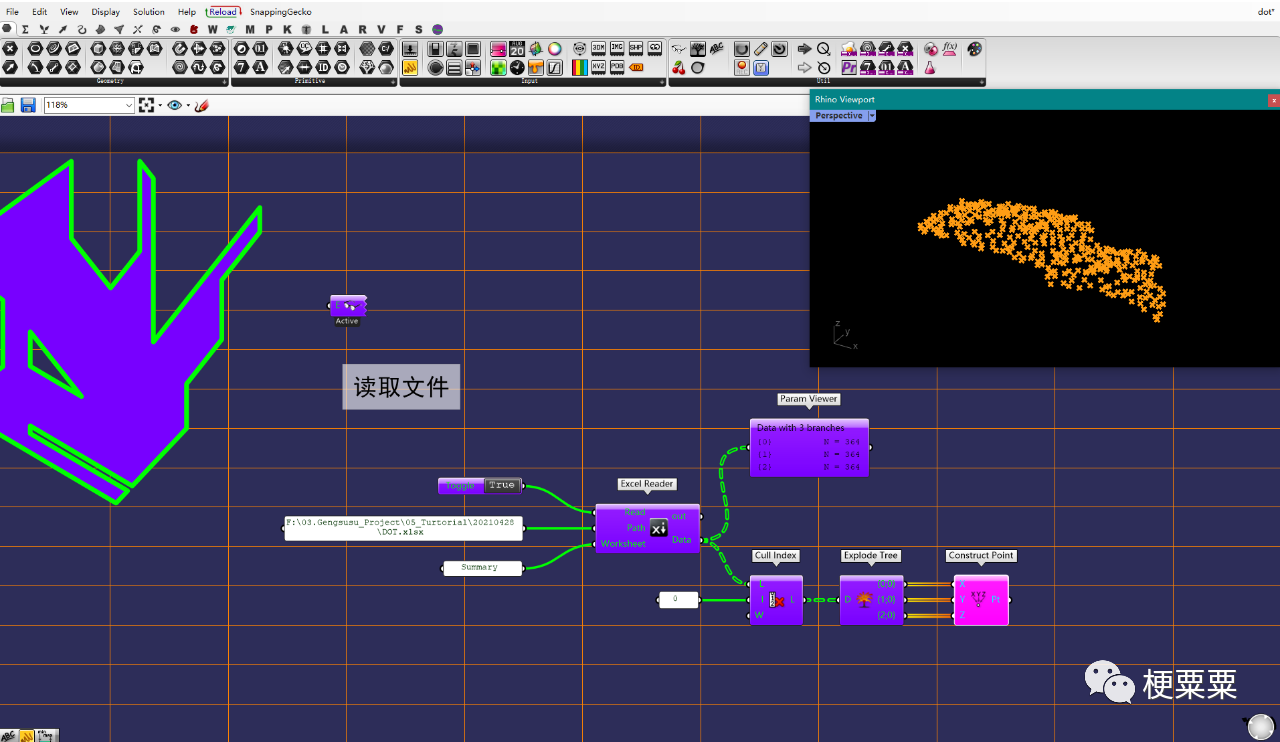

读取excel文件(Excel Reader)，构建点集。

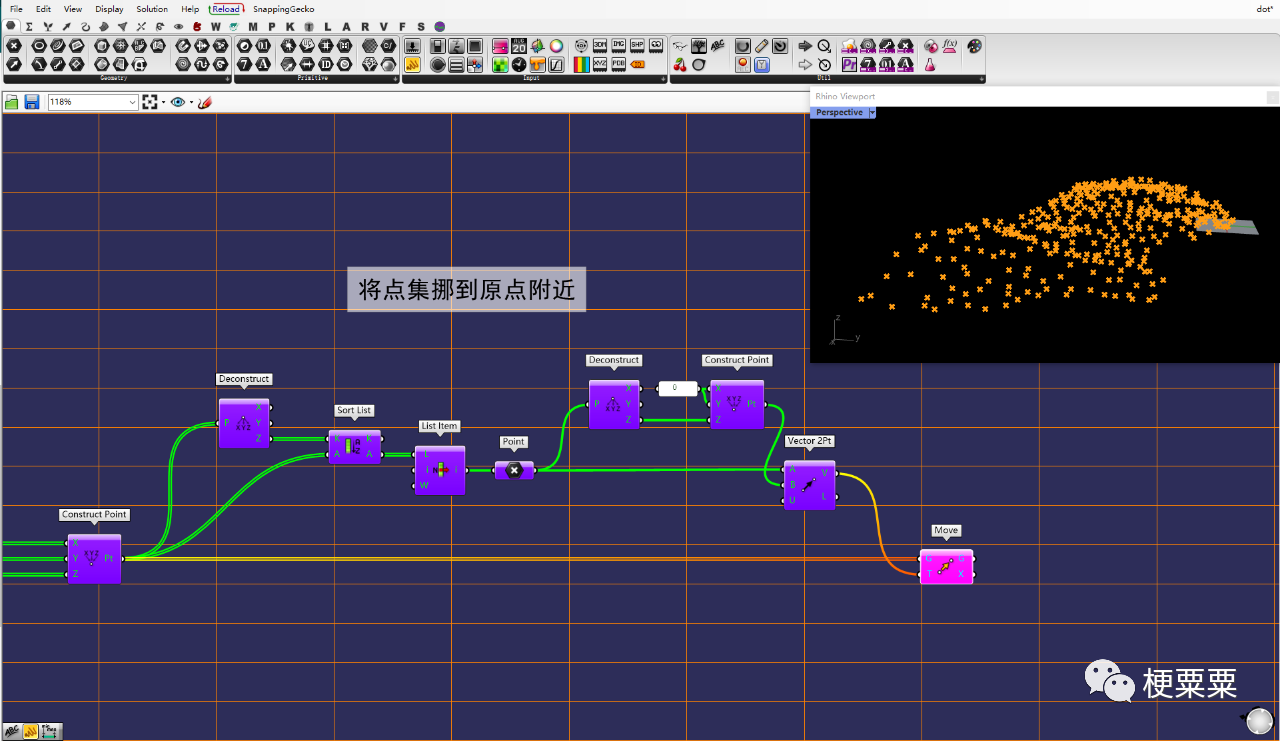

养成好习惯，将点集挪到（Move）原点附近。

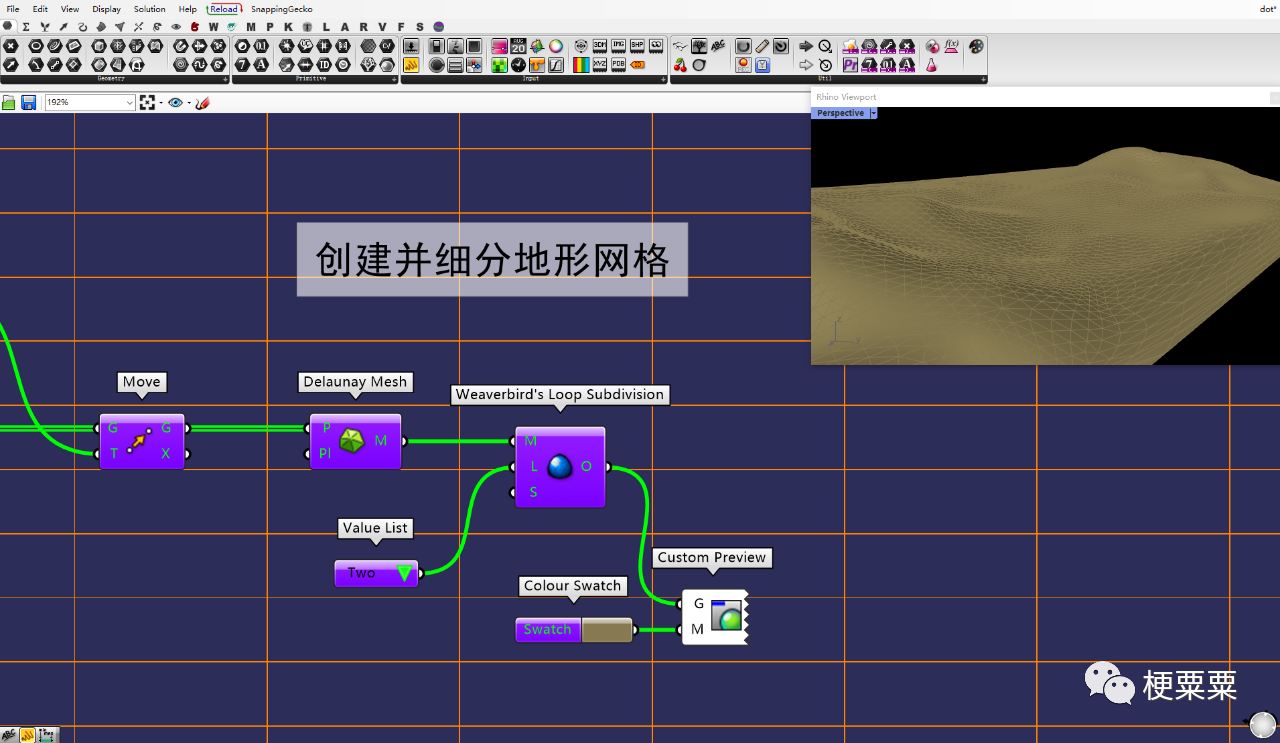

通过点集创建并细分地形网格(Delaunay Mesh & Weaverbird's Loop Subdivision)。地形建模完成。

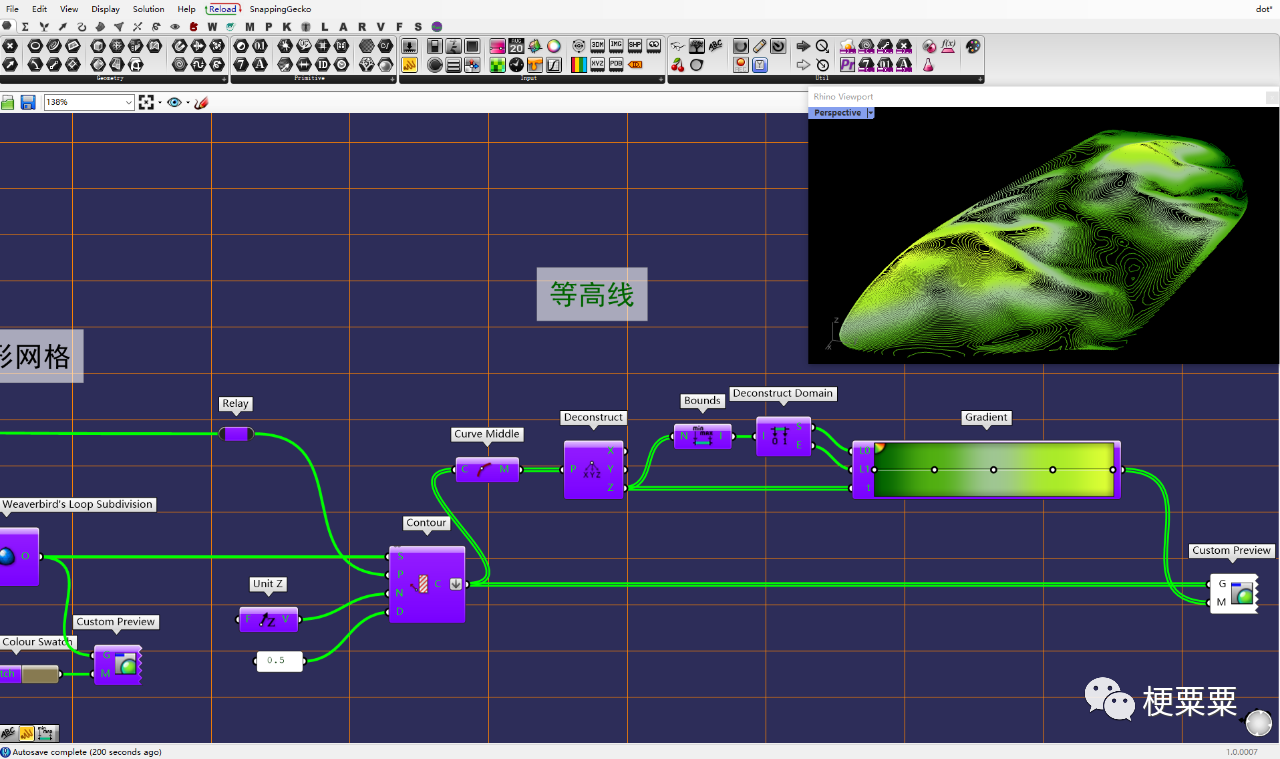

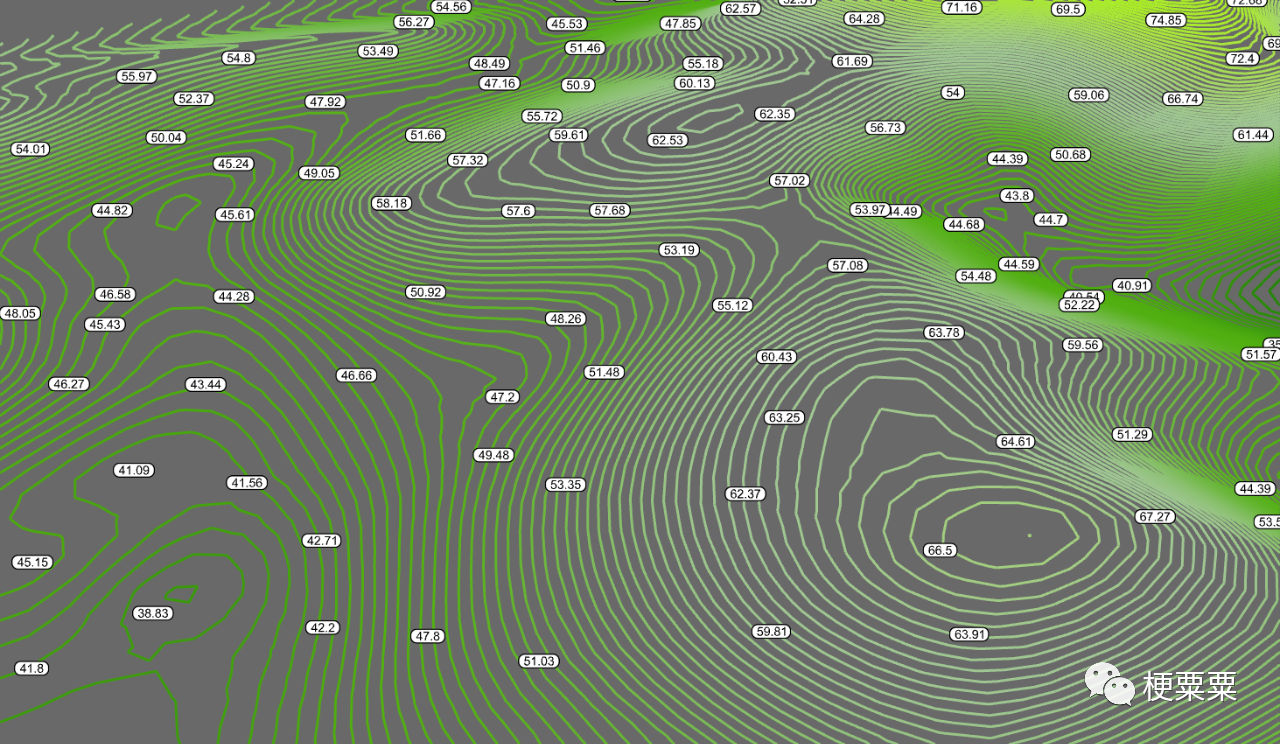

在模型上创建等高线(Contour)。

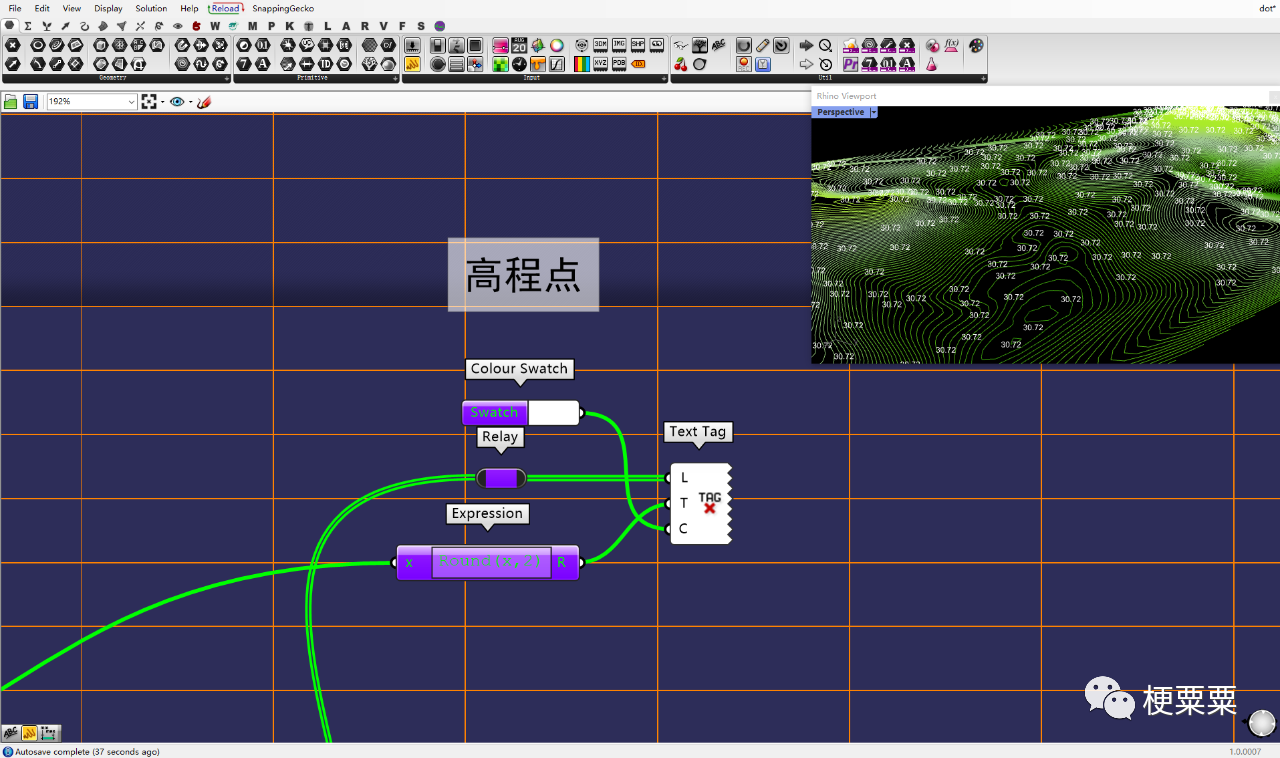

创建高程点信息。
收工。
