犀牛怎么建耳机？Rhino简单易上手的耳机建模教学
本文源自微信公众号：犀牛KeyShot部落 作者 熙晴老师
此次带给大家的图文教程是一款蓝牙耳机的建模，模型使用subd工具制作。从SubD基本体开始，进行挤出，以及配合其他指令做出模型。

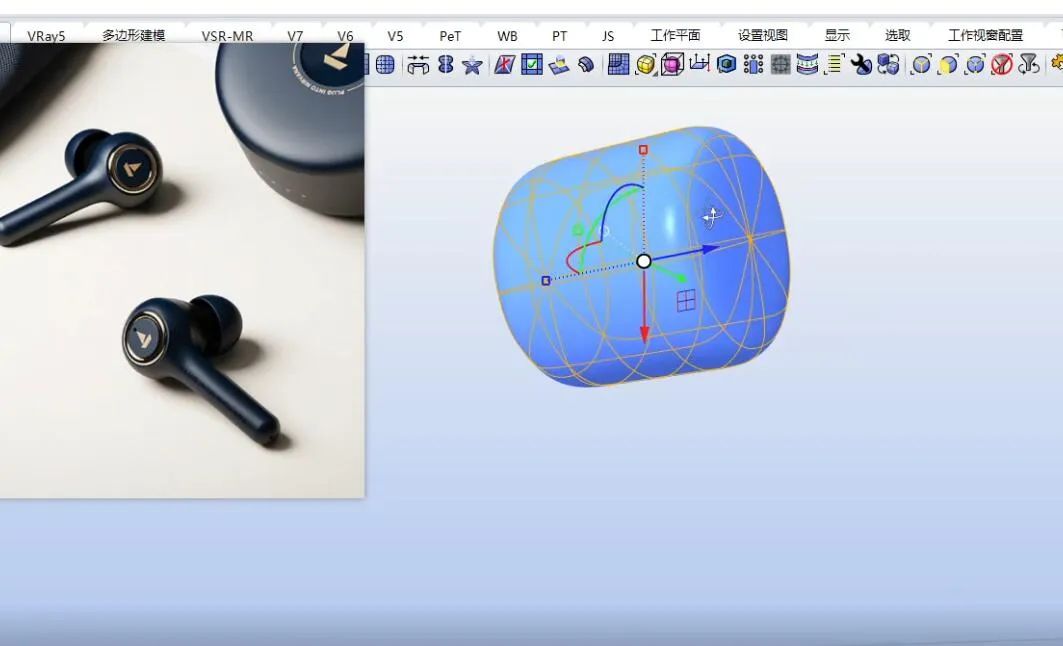

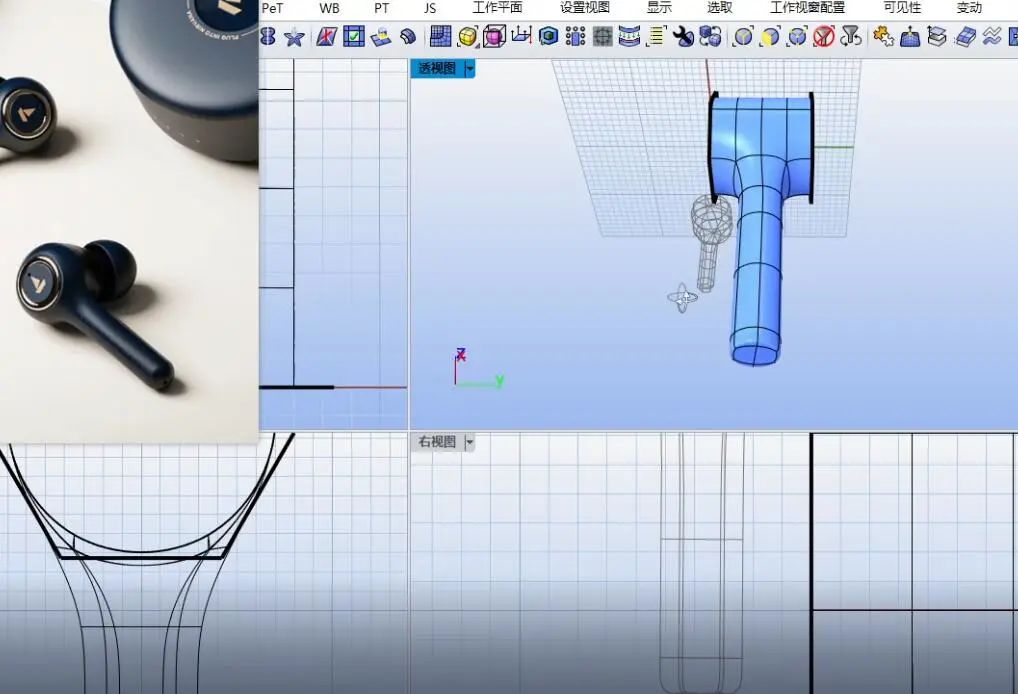

01、打开犀牛，使用subd工具中的圆柱体基本体，调整大小
02、选中下方的两个面进行向下挤出

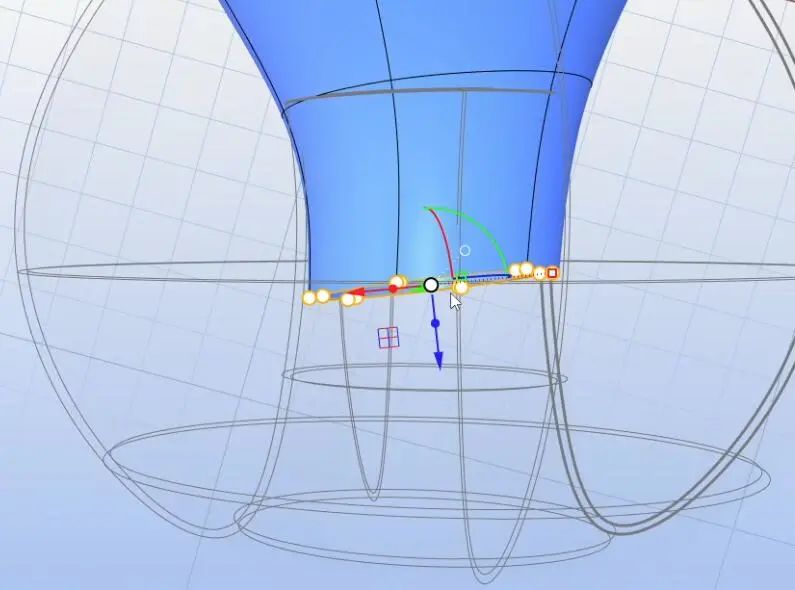

03、使用控制点变正圆指令，将最下方的控制点变成一个圆的形状

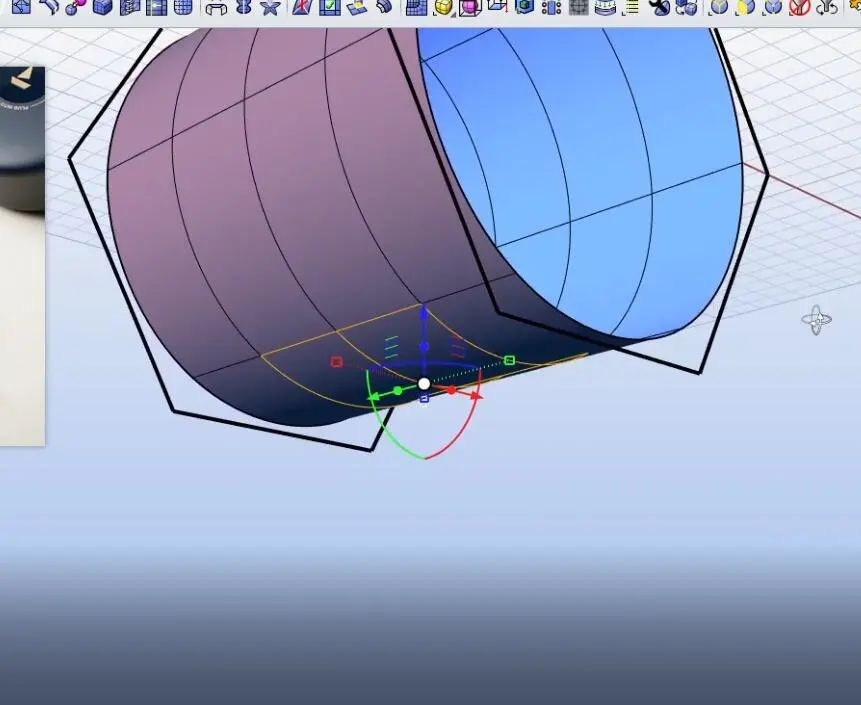

04、也可以用另一种方法，首先建立两个正六边形，然后使用subd的放样指令，中间生成面。需要注意的是，在放样的时候需要将中间的分段数变成4段，因为要向下挤出至少是六边形

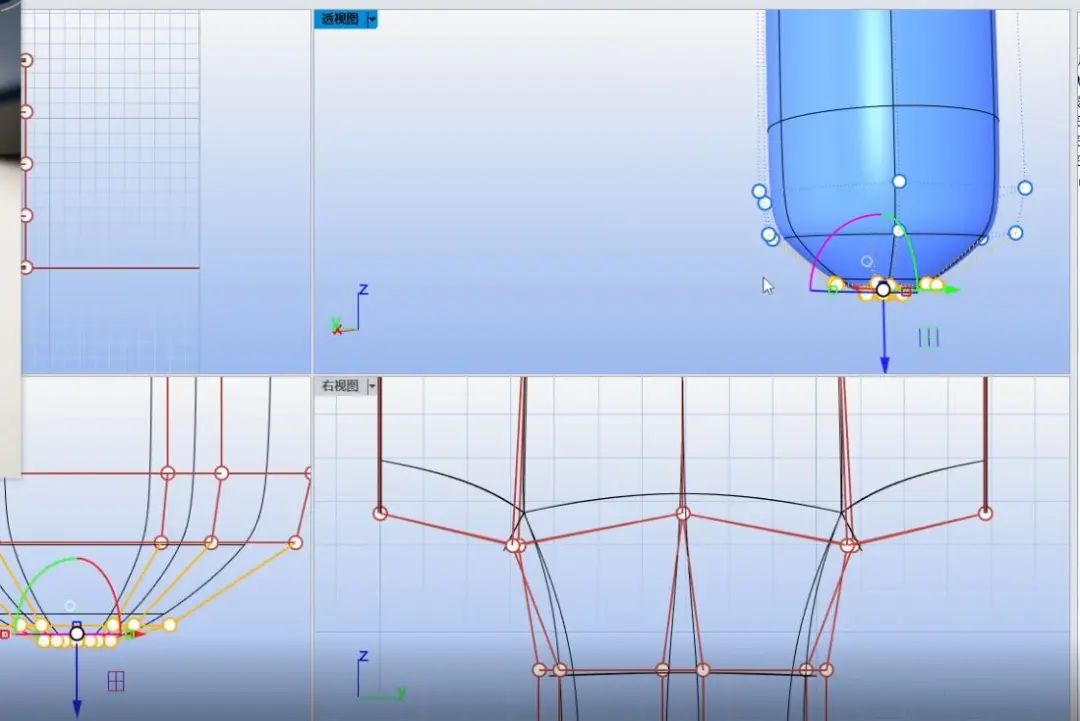

05、选中中间的两个面进行向下挤出，依次使用控制点变圆指令

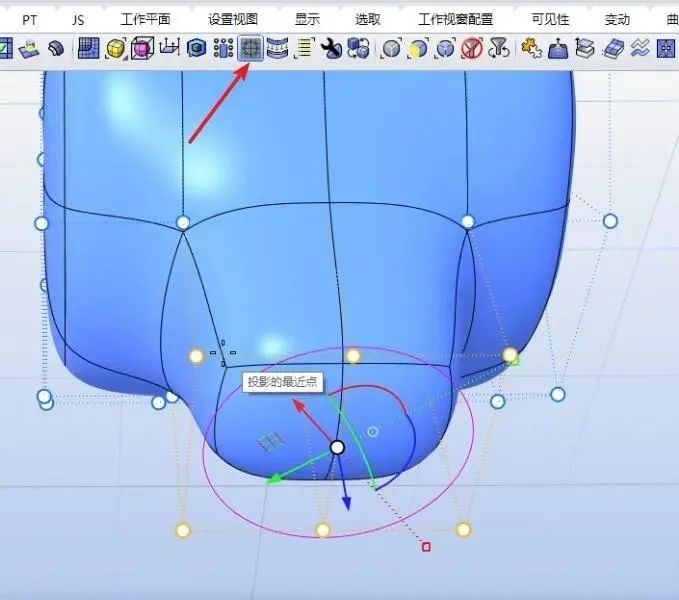

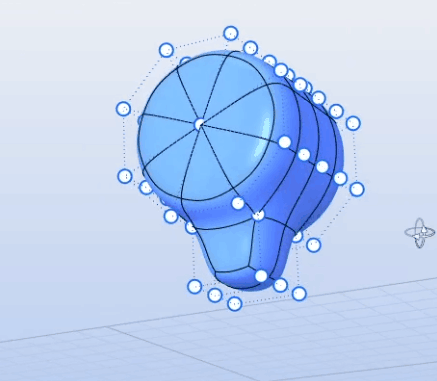

06、调整下方的面，将下方的面删掉，重新向内挤出生面，调整控制点到和标准图一样的造型

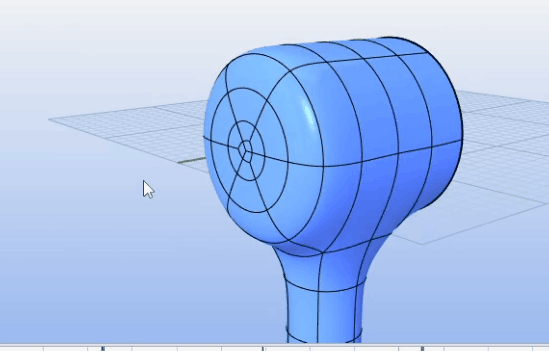

07、接下来做上方的耳机部分，首先将末尾处进行封底处理，单轴缩放，按住shift，等比例缩放，再按住ctrl键挤出

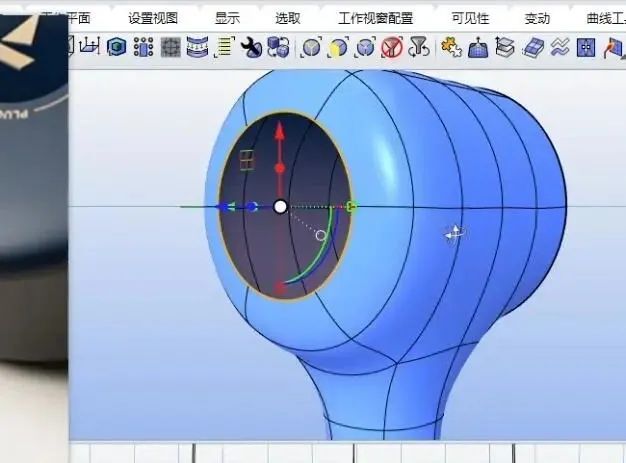

08、使用SubD补洞工具补上缺口

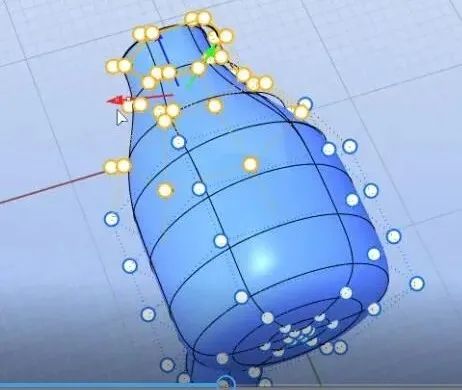

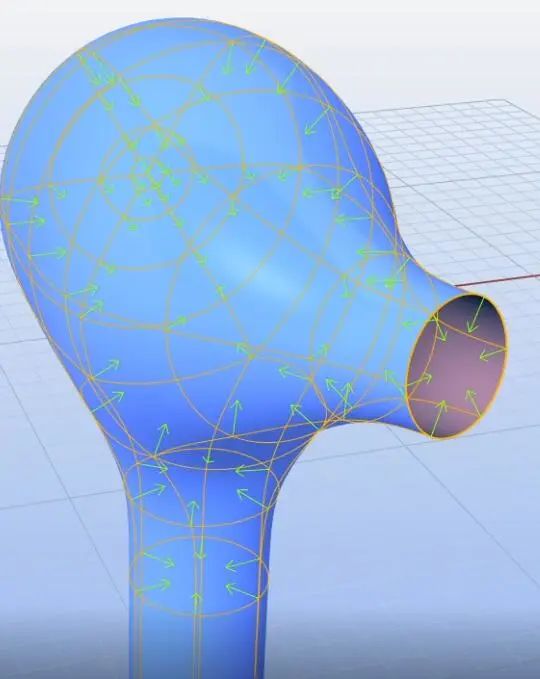

09、挤出曲面，调整控制点
10、调整好控制点之后偏移曲面

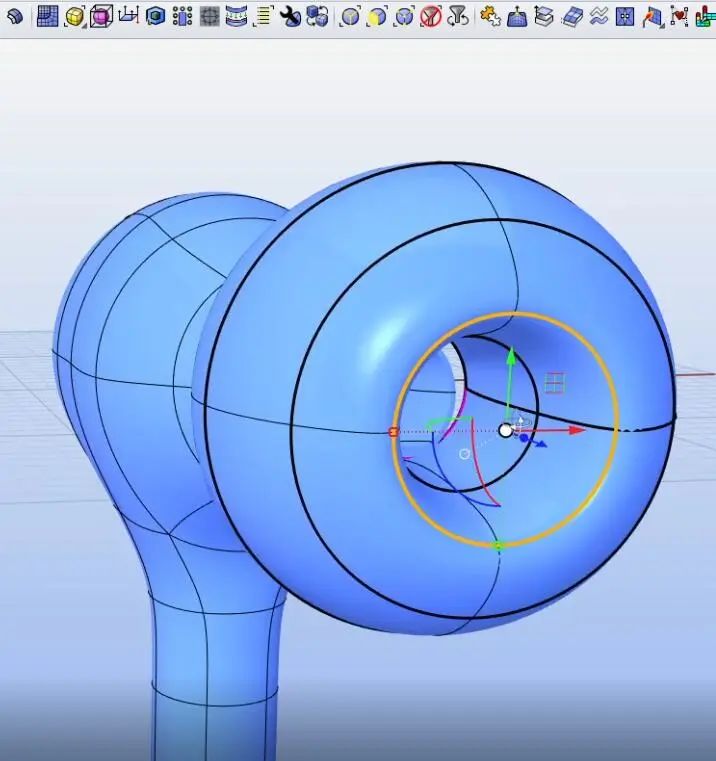

11、画圆，使用放样指令将耳帽造型建出，因为有记录建构历史，所以可以通过调整曲线来达到调整造型的目的

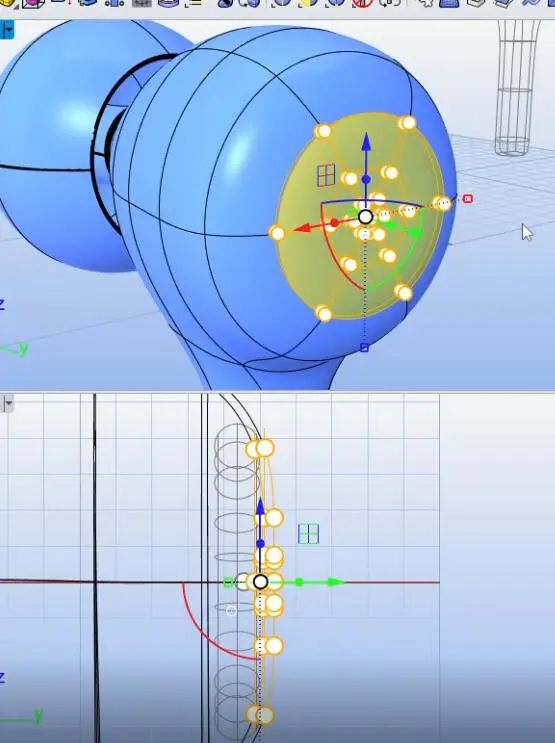

12、调整好耳帽的位置之后再次调整耳机壳里面的造型，使其和耳帽造型吻合
13、接下来做细节部分，使用圆环基本体，然后对主体进行布尔运算差级
14、在布尔差集之前，需要调整一下后面的面的弧度

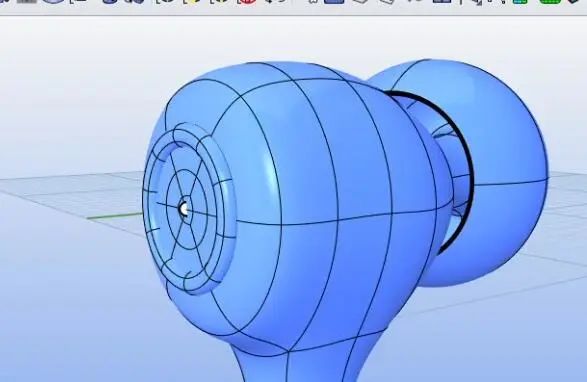

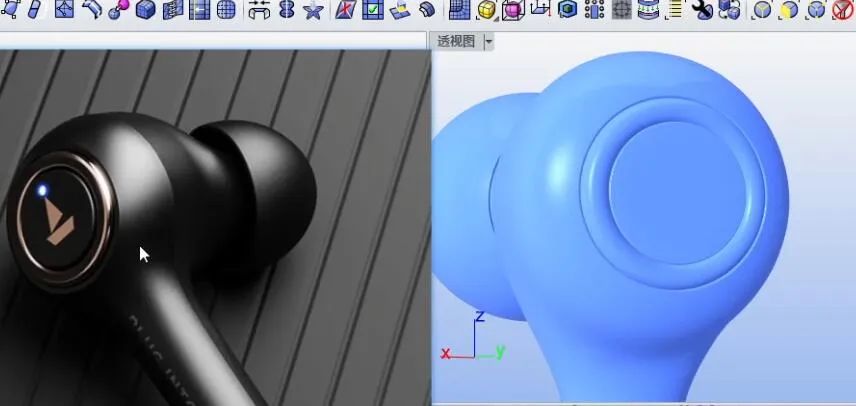

15、最后倒角做细节，模型完成
