净化器模型属于基本体形状，要注意的是需要满足G2圆角的连续性，在此基础之上混接衔接的曲面，丰富细节，我们的模型就完成了。

建模步骤

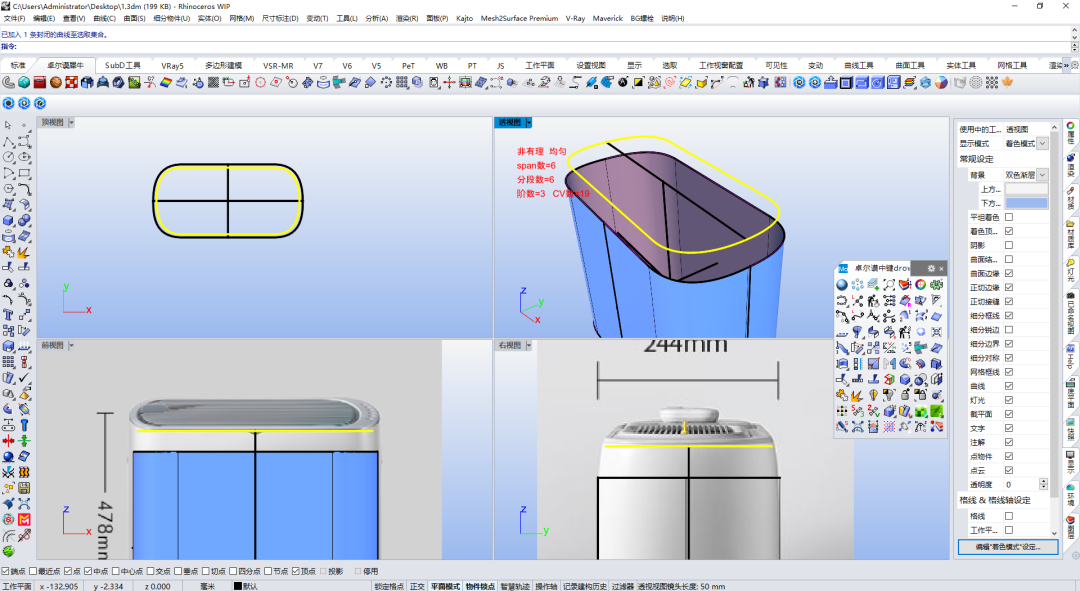

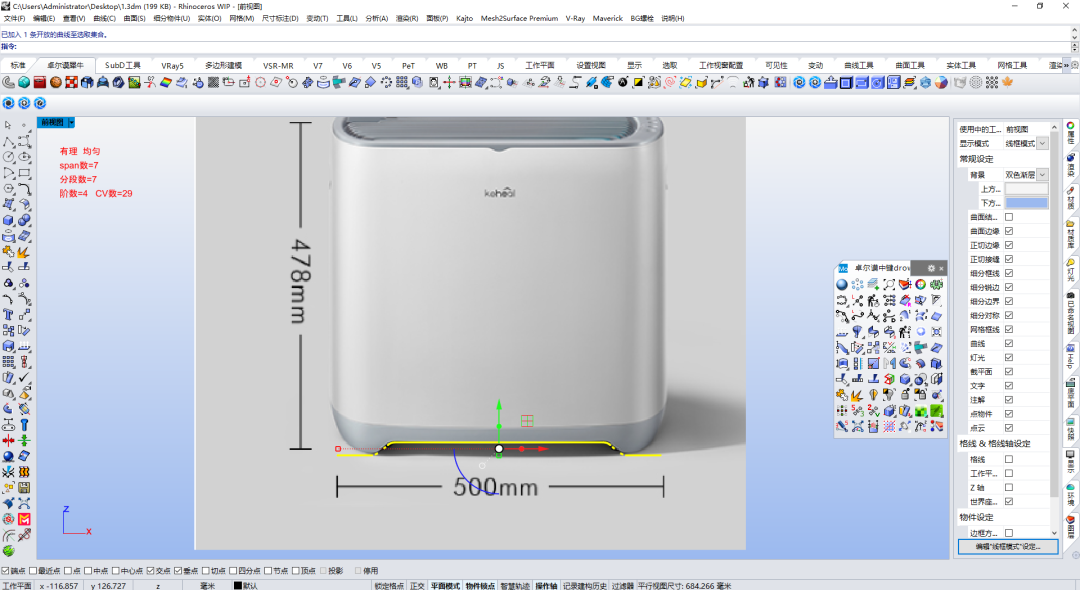

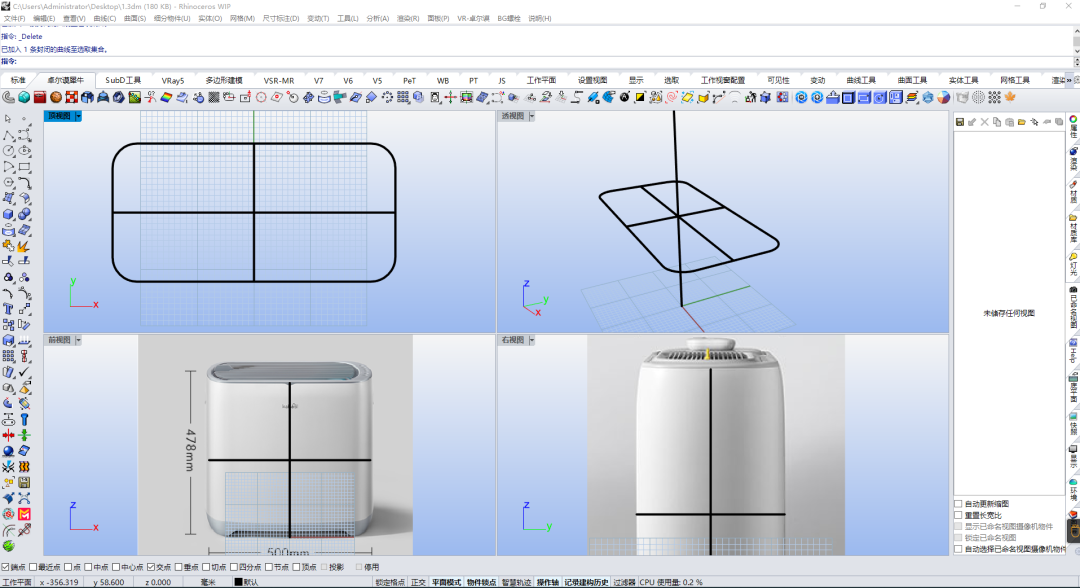

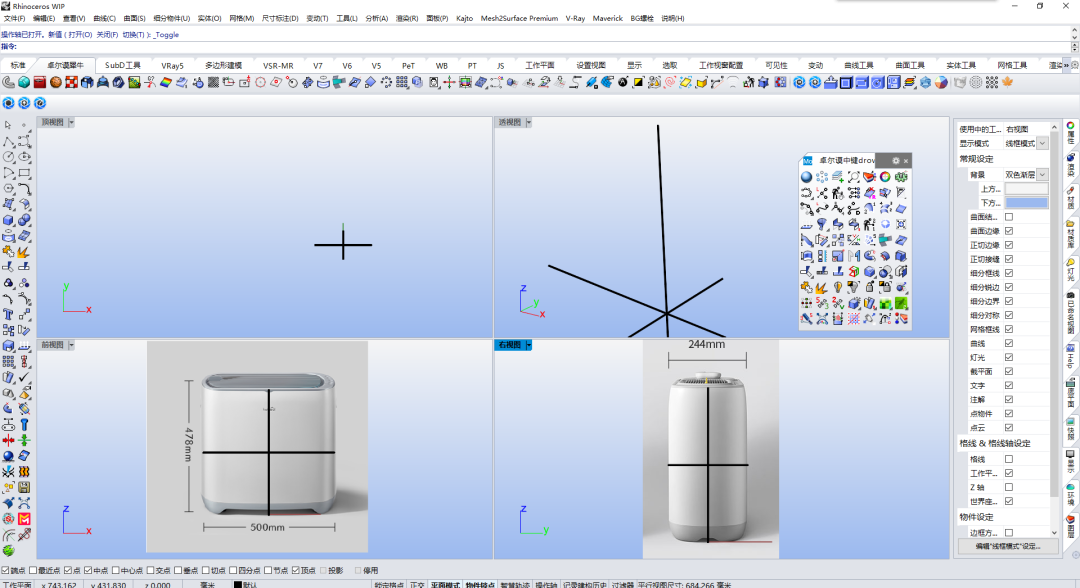

 01、 在犀牛里面导入背景图画好尺寸基准线。

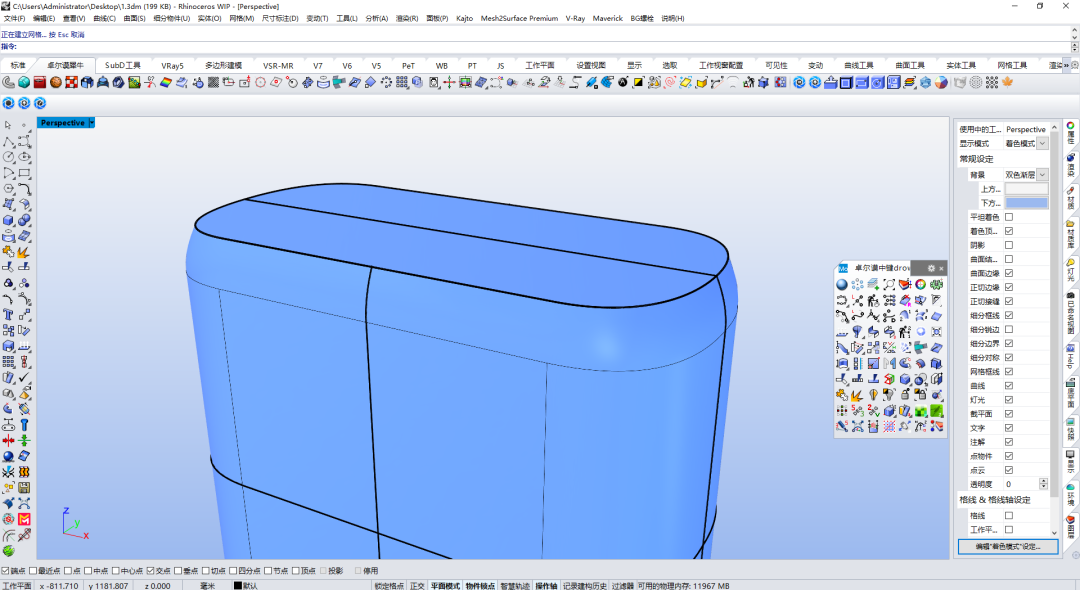

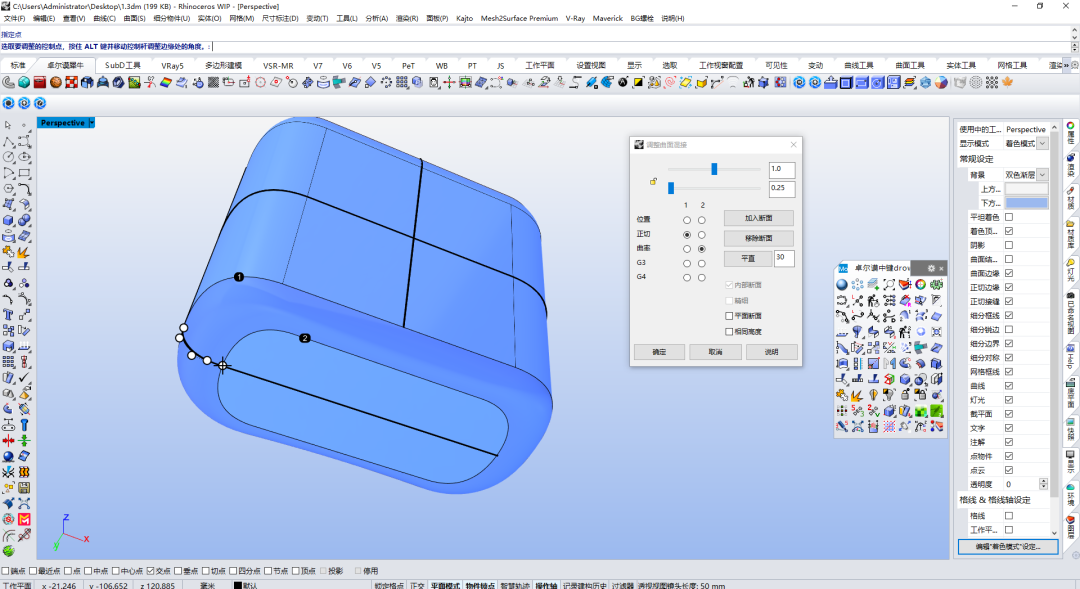

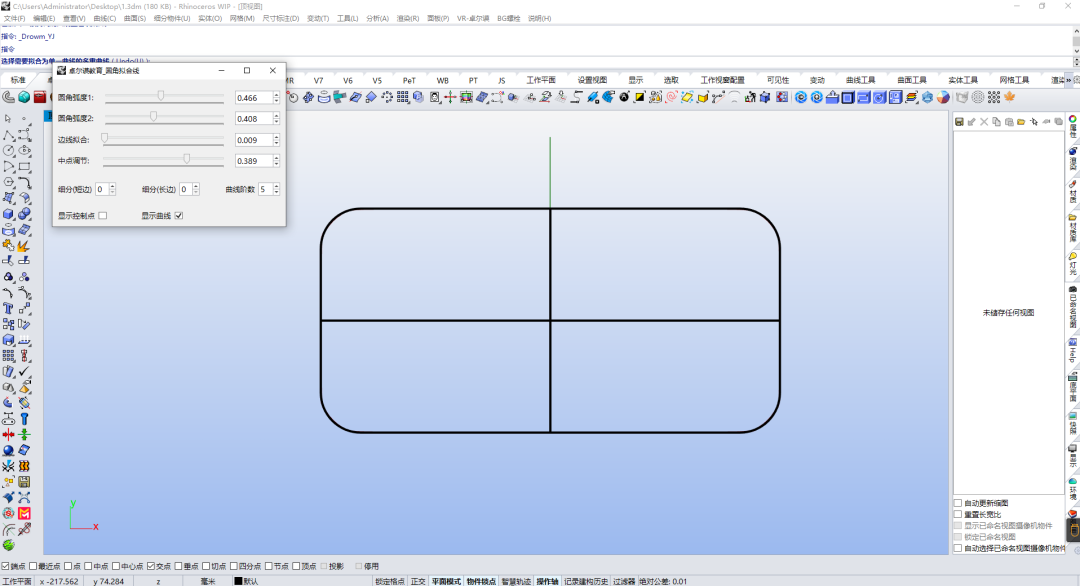

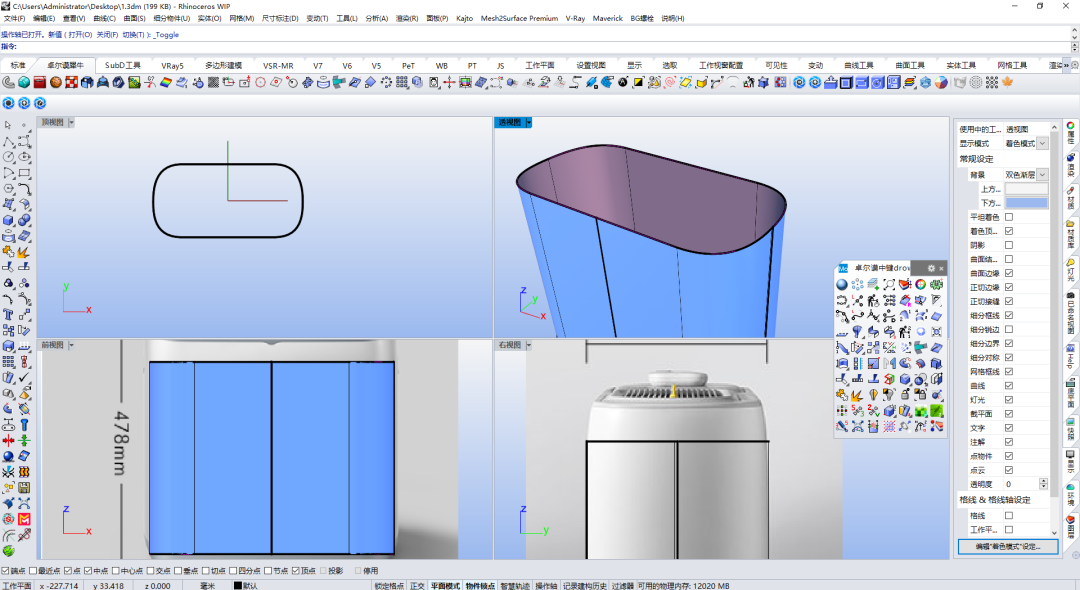

 02、 使用圆角矩形工具，画出中间部分截面形状并使用卓尔谟一键拟合插件拟合圆角，再进行两侧挤出。

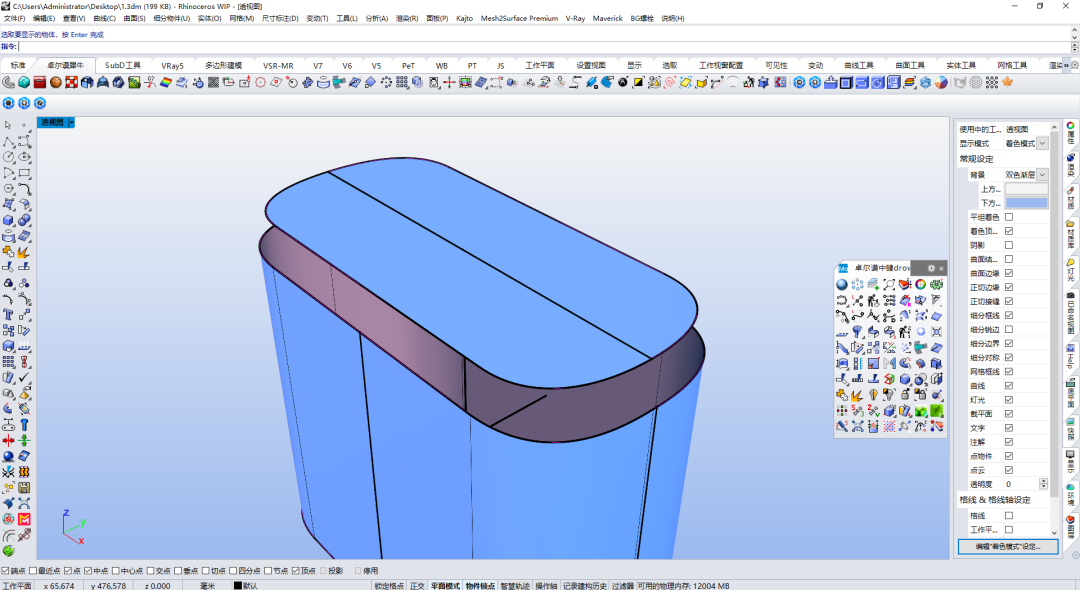

 03、 将截面线框向内偏移缩小上移，充当顶部曲面。

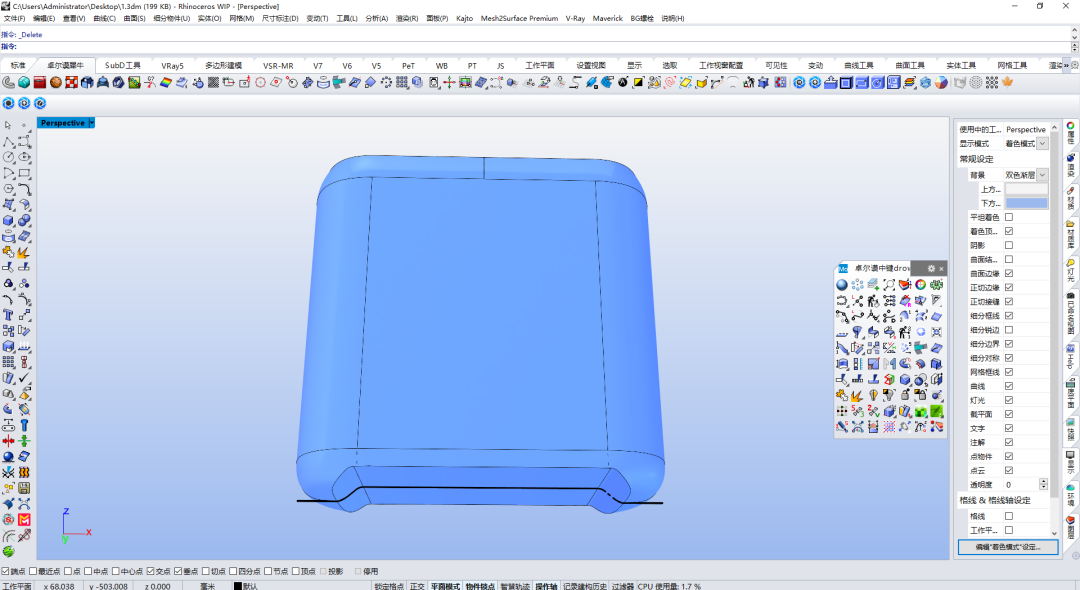

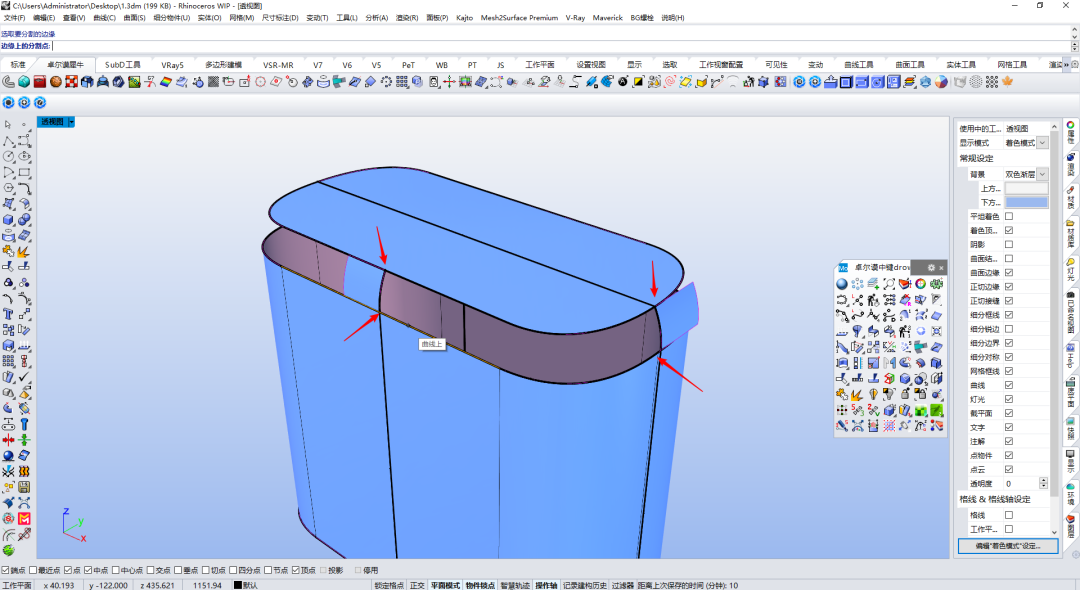

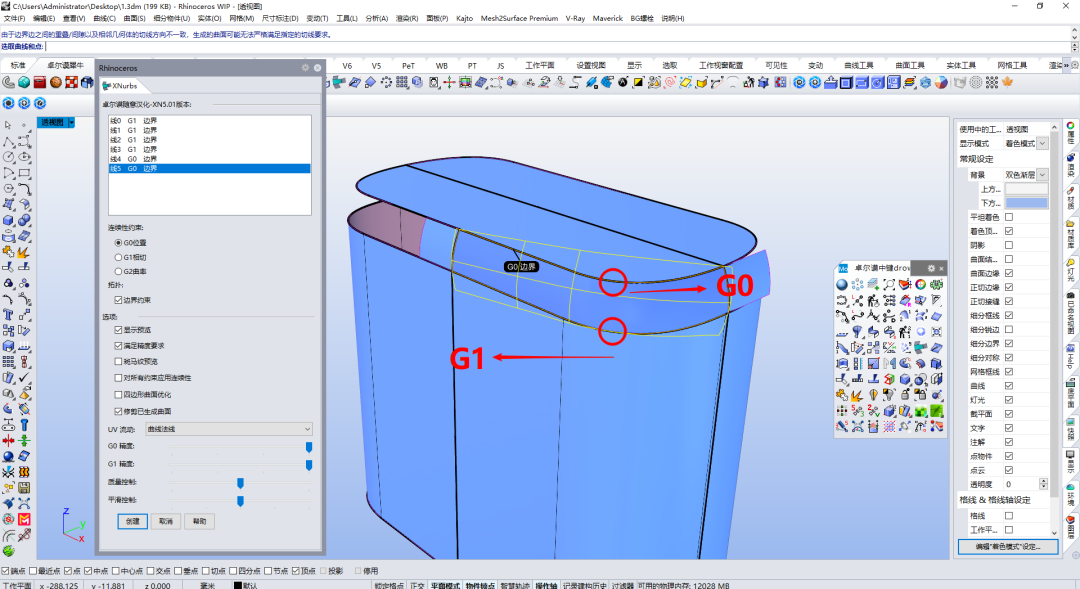

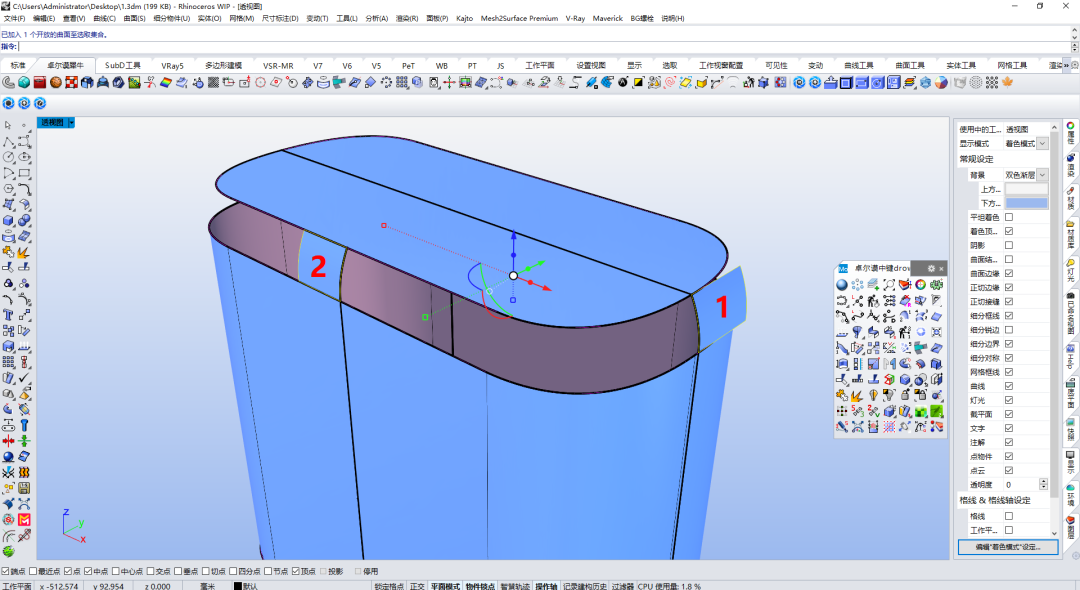

 04、 接下来生成中间缺少的曲面，这里使用XNurbus插件的方法完成，首先我们要画出两端的截面线并垂直挤出，再使用分割边缘工具打断四个交点边缘，最后选择边缘对应的连续性生成曲面。

 05、 镜像完成剩余曲面并组合。

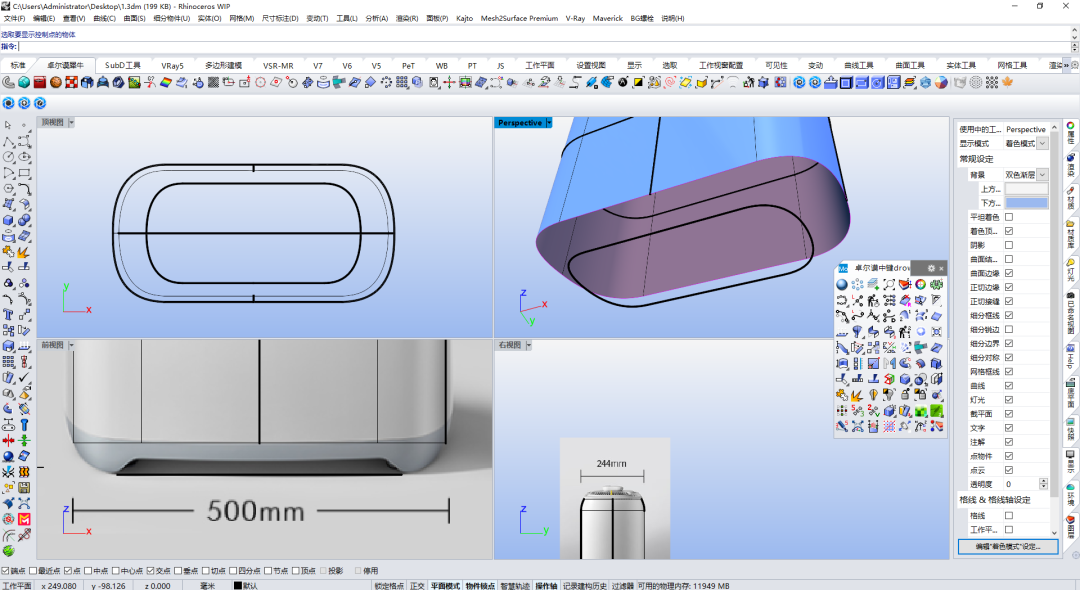

 06 、 底座同样先生成底面，使用混接工具补全连接的曲面。

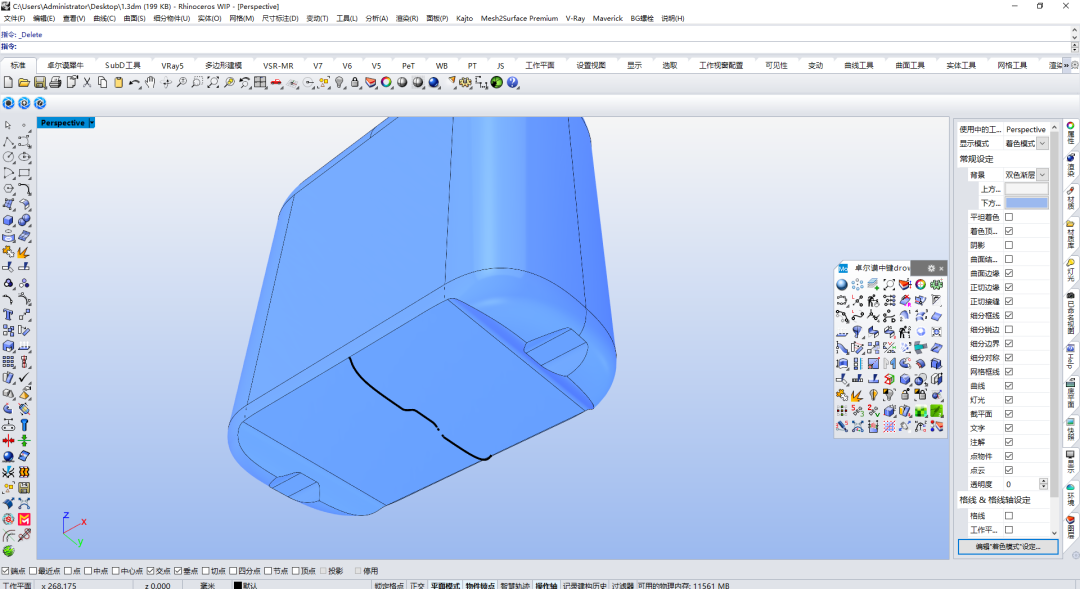

 07、 在正视图画出如图所示的曲线，并拉伸成面。

 08、 使用拉伸后的曲面进行布尔分割，完成凹槽。

 09、 侧面凹槽也使用同样方法完成。

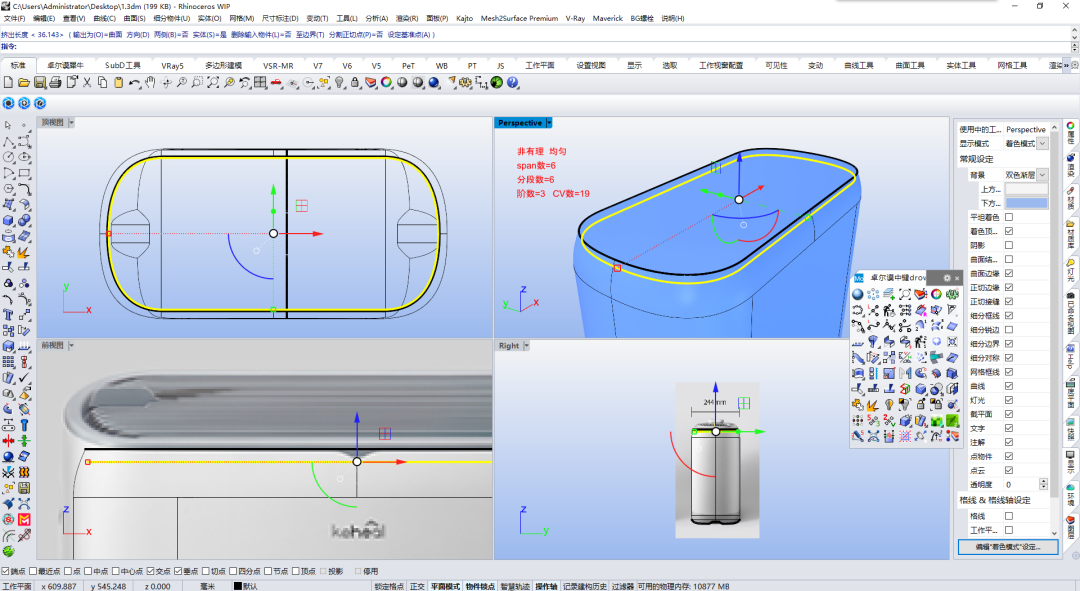

 10、 把顶面边缘线复制一份，向内偏移缩小并向下移动之后再挤出实体，最后布尔分割。

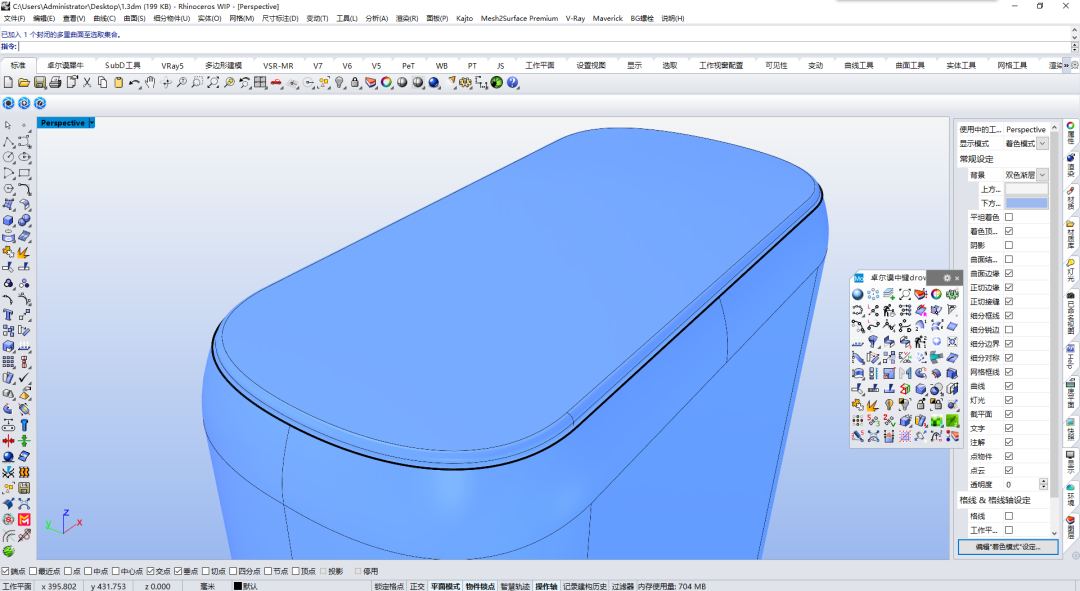

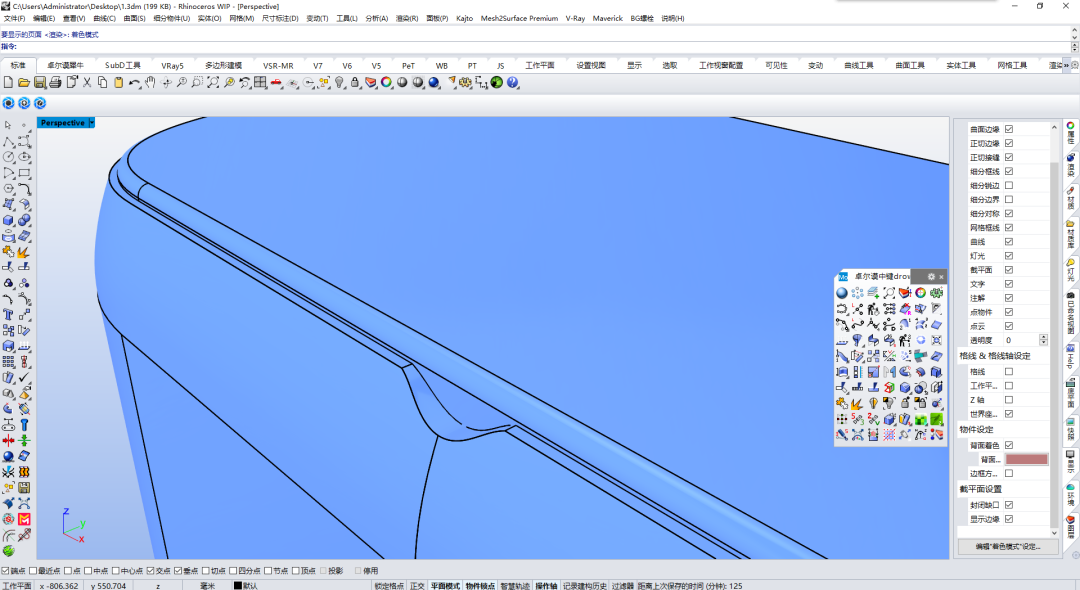

 11、 删除分割出的多余曲面，并倒出顶部边缘造型圆角。

 12、 正面的凹槽同样使用画出线条挤出再布尔分割的方法完成。

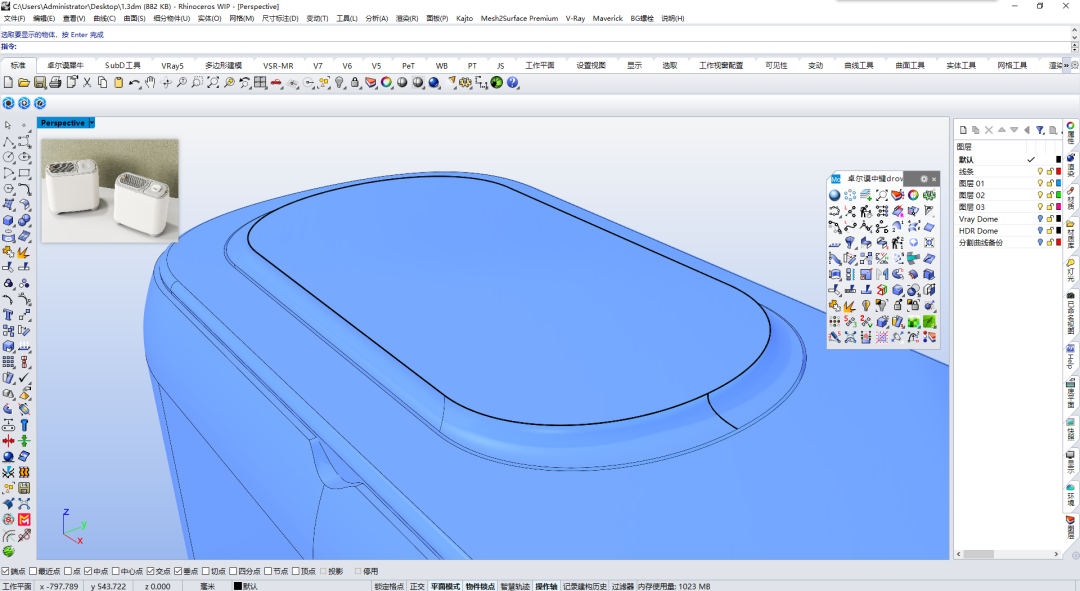

 13、 排风口向上抬高的曲面造型，可以画出线框后挤出实体，对主体进行布尔分割后，抽离顶部曲面并等比缩放，最后画出截面曲线使用沿路径旋转生成过渡曲面。

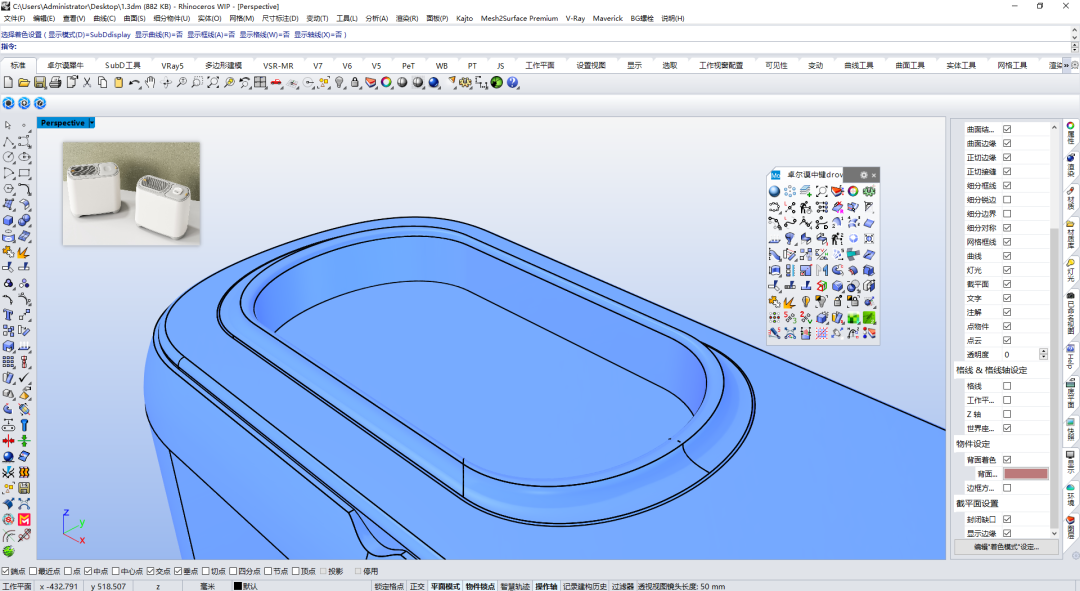

 14、 再次向内缩放线框，挤出实体进行布尔分割，做出凹陷。

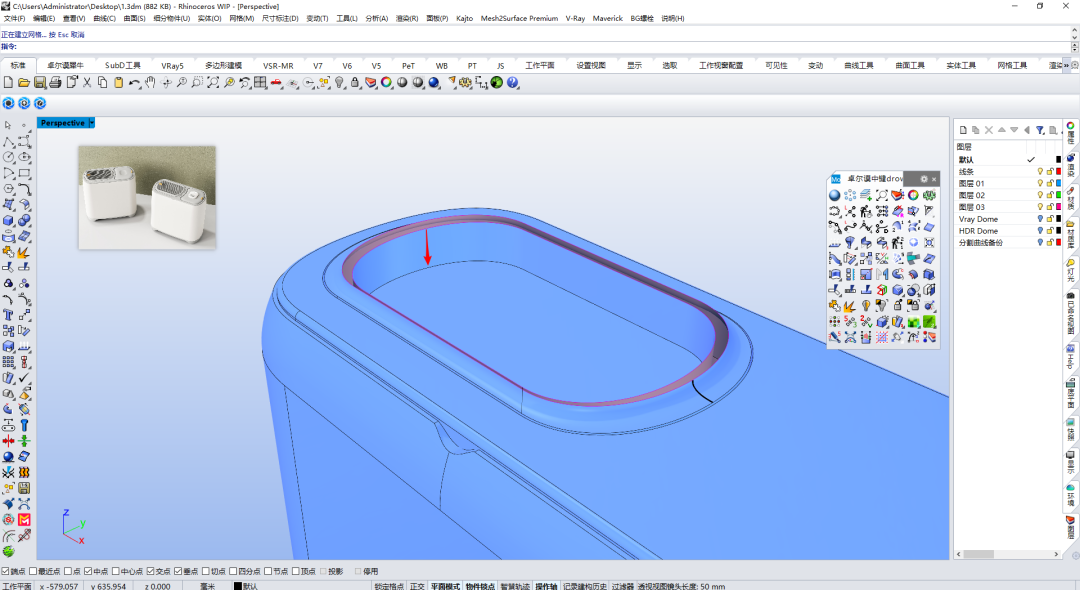

 15、 抽离顶部曲面，并按住ctrl+shift压低内壁高度。

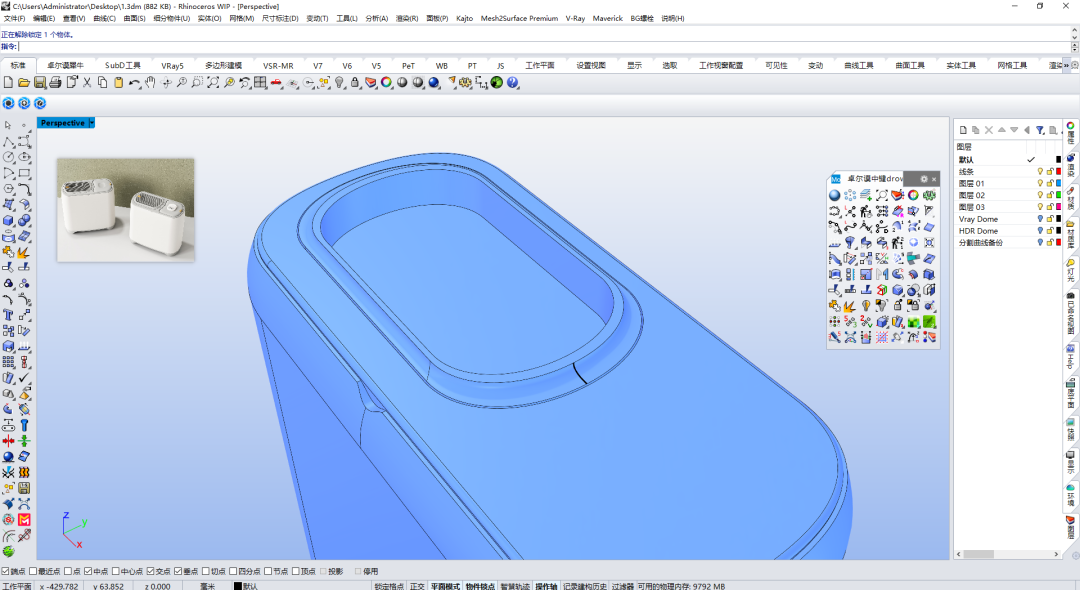

 16、 使用混接曲面工具生成弧形连接曲面。

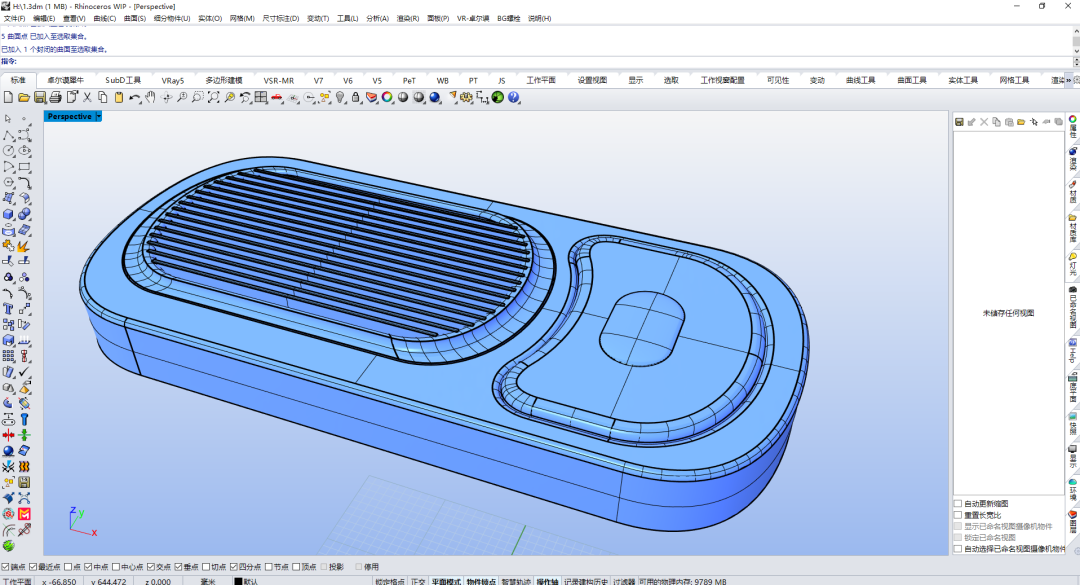

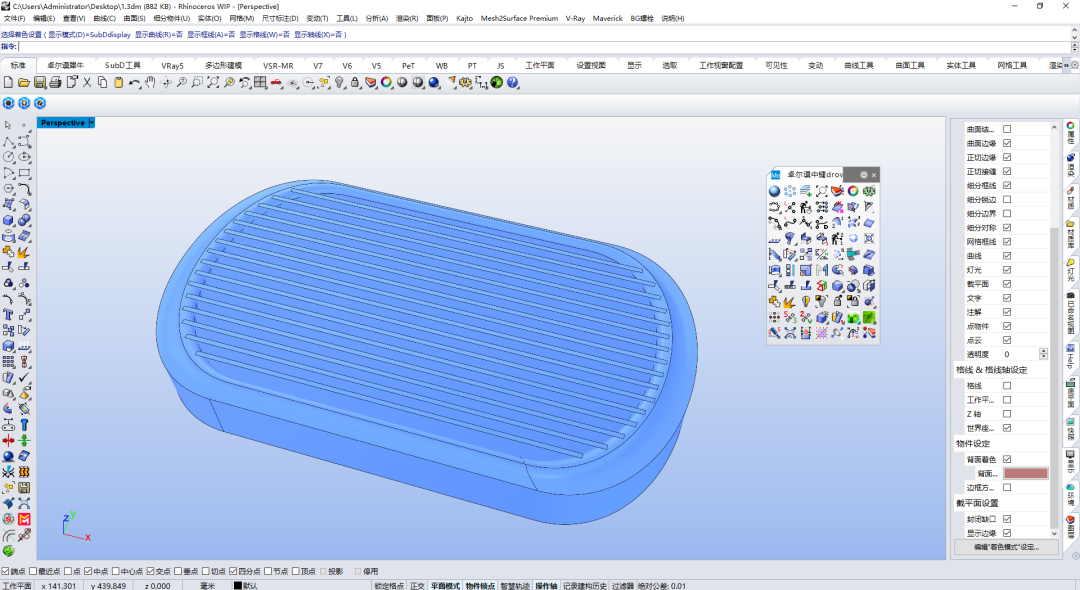

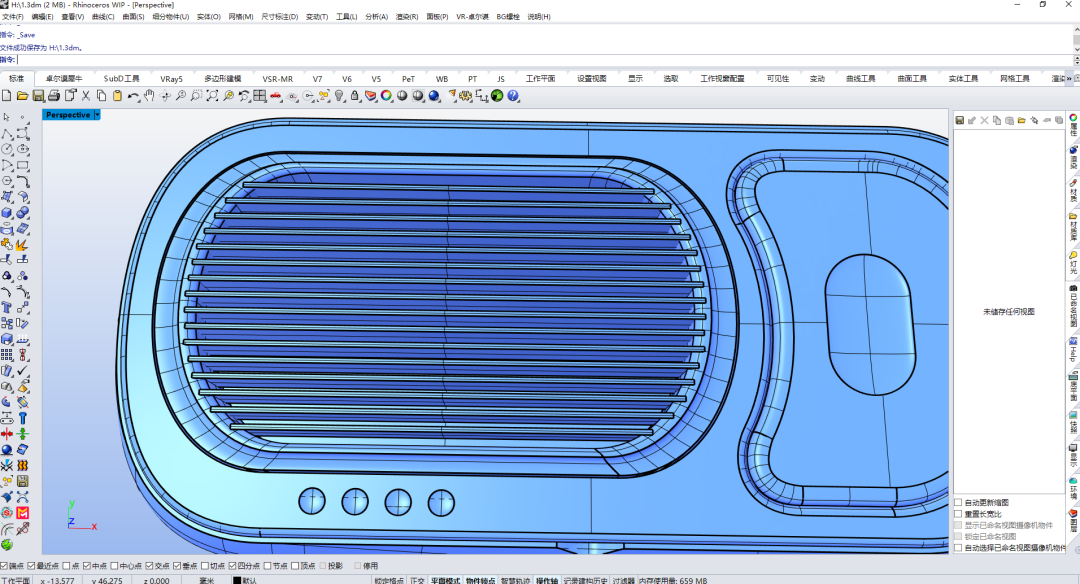

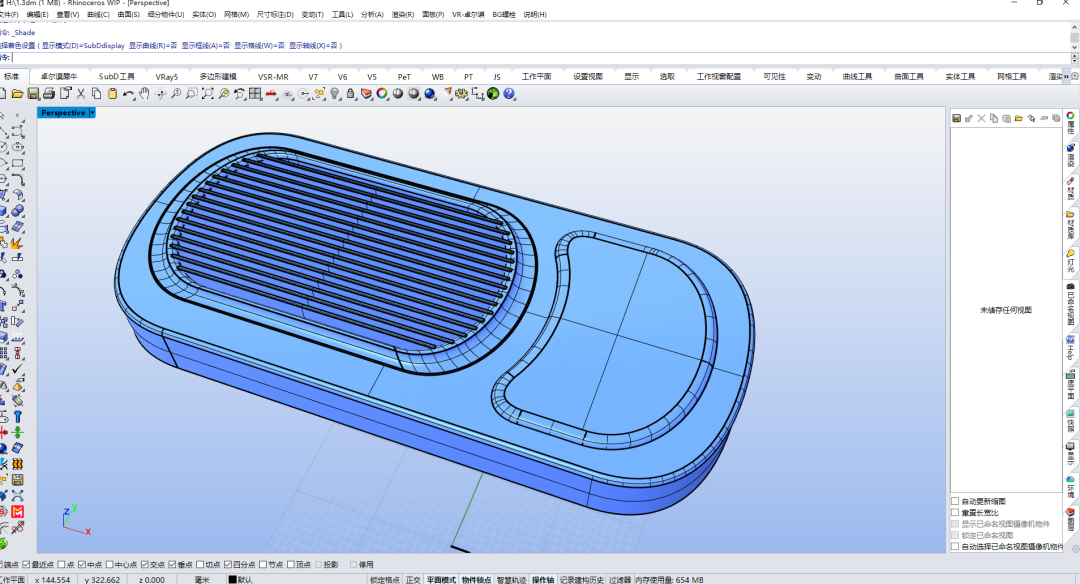

 17、 生成合适形状的方体，并直线阵列16份，调整宽度，最后使用均匀分布对齐完成格栅。

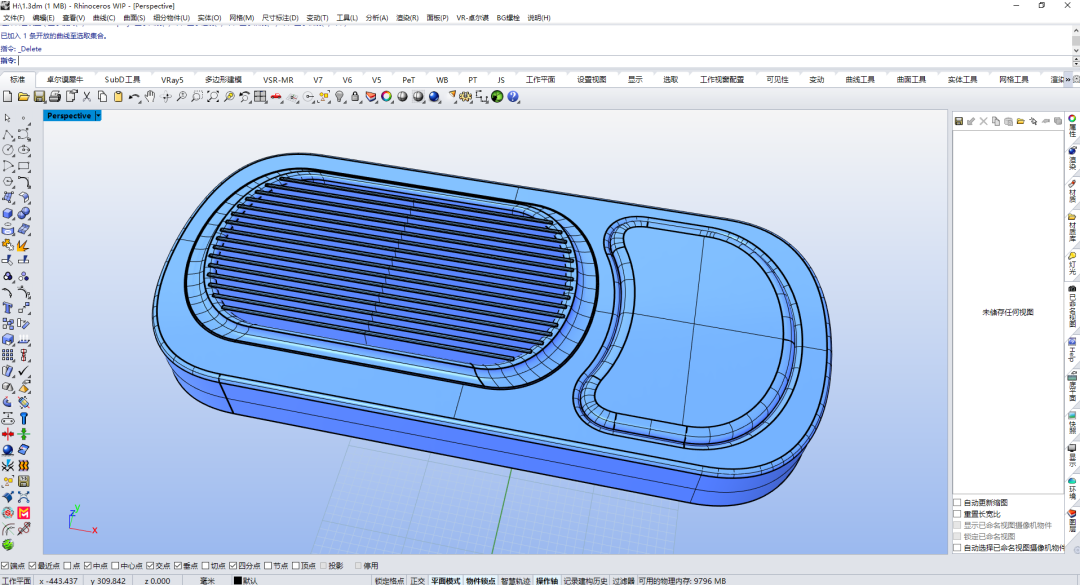

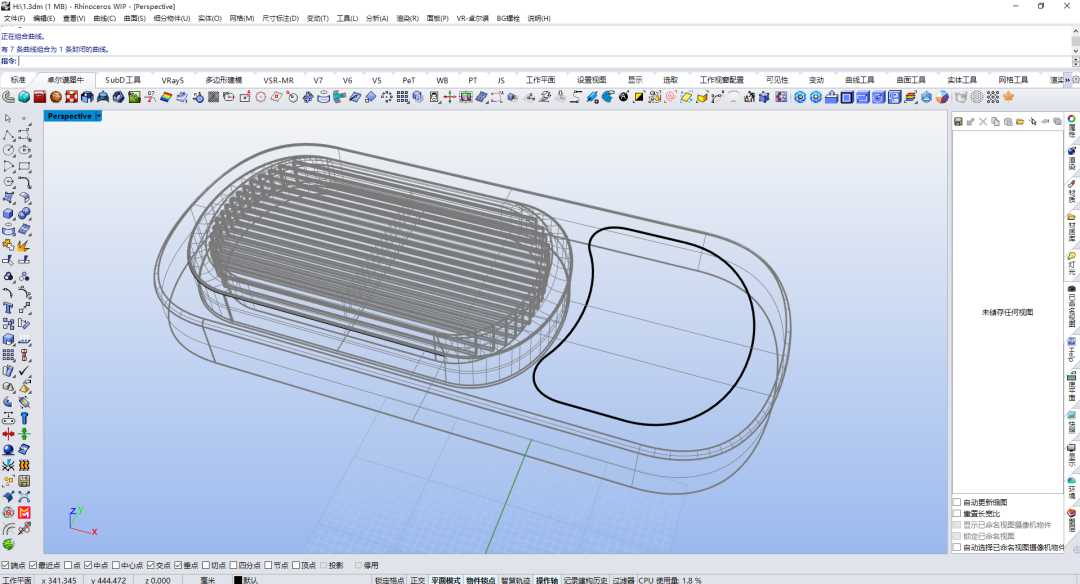

 18、 如图所示绘制出右侧储水器的截面形状。

 19、 同之前一样，向下挤出并布尔分割，抽离顶部曲面并上移动，最后使用混接曲面工具生成衔接曲面。

 20、 可以先将储水箱主体部分边缘倒角，凸显造型。

 21、 在吹水箱顶部合适位置生成一个圆头圆管。

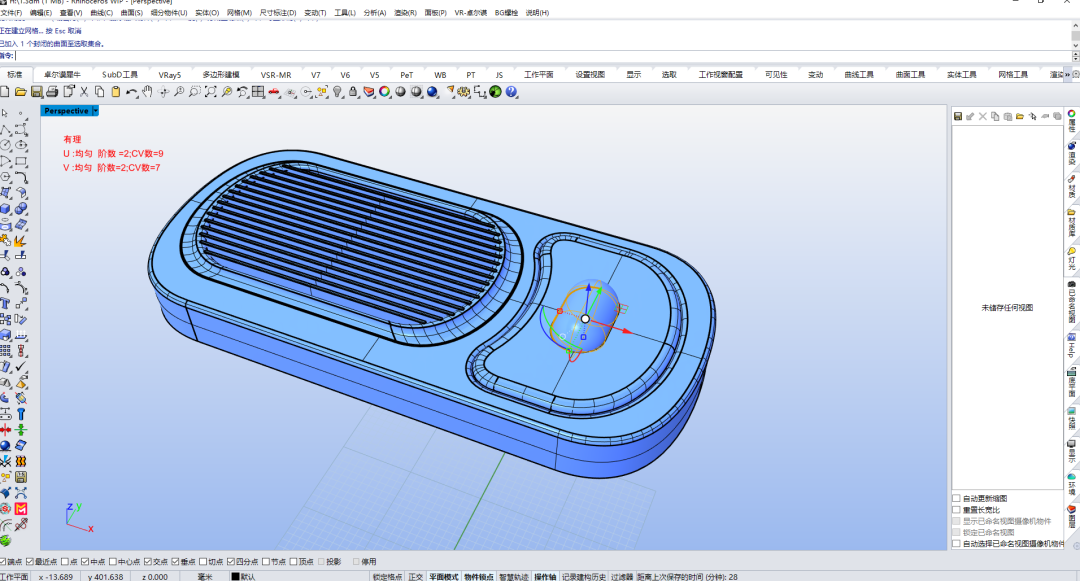

 22、 使用操作轴压扁圆管，并布尔分割，做出顶部凹陷造型。

 23、 同样的方法做出前端下凹按钮。

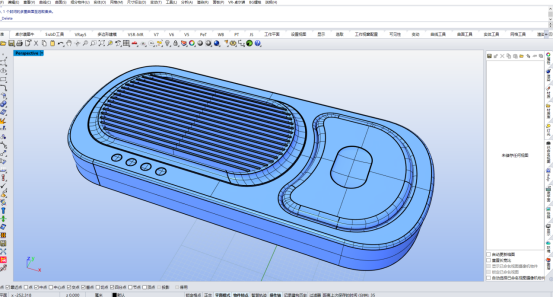

 24、 完善细节按钮。

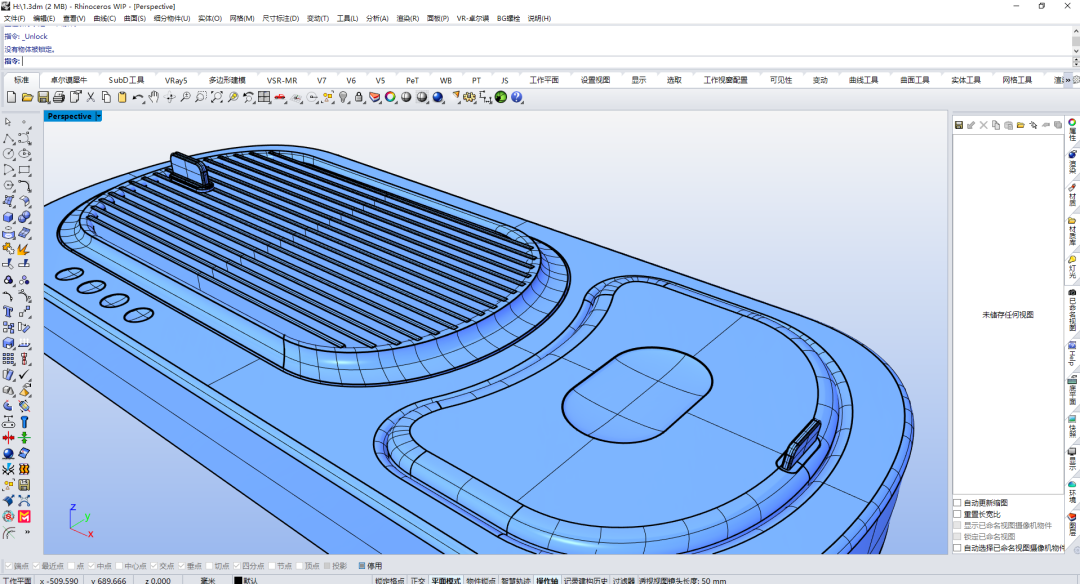

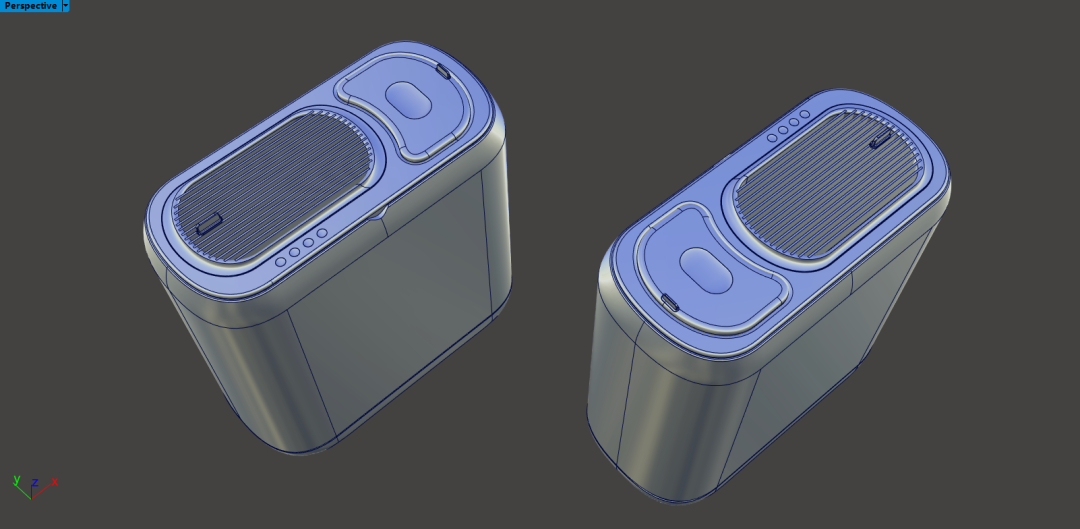

 25、 最后统一对模型倒角，完成建模。
