Navisworks怎么进行碰撞检测？应用Navisworks对Revit模型进行碰撞检测

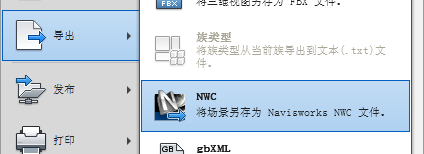

想要用Navisworks对Revit模型进行分析，首先要将Revit文件转换成NWC格式的文件，有两种方法可以实现转换过程。一种是将Revit文件导出成为NWC文件，另一种是在附加模块下的外部工具下，直接转换并打开Navisworks。两种情况如图1所示：
这里采用Autodesk Navisworks Management 2013来进行碰撞检测。检测方法可分为两类：
（1）选择局部图元进行检测
如果要进行项目局部图元碰撞检测，应先选择所需检查的图元。然后再框选、点选可能与其发生碰撞的图元，也可以选择整个项目中的图元。点击Clash Detective，进行碰撞检测。
（2）整体图元碰撞检测
如需对整个项目进行碰撞检测，则在视图中点击Clash Detective，然后添加测试，再点击A和B中的全部项目，最后运行测试。此时，软件就会对项目中的全部专业进行碰撞检测。最后列出碰撞点数，如需导出检测报告，还可以通过“写报告”命令将报告导成：XML或者HTML格式的报告。
同目前在二维图纸上进行管线综合相比，使用RevitMEP进行管线综合，不仅具有直观的三维显示，而且能快速准确地找到并修改碰撞的图元，从而极大提高管线综合的效率和正确性，使项目的设计和施工质量得到保证。
另外，在Navisworks中，还可以选择第三人进行漫游，让第三人在项目中进行自由行走。
通过Navisworks碰撞检测出碰撞之后，然后到Revit中进行修改，根据相应的避让原则修改碰撞处的各专业标高。
应用Navisworks检测出的碰撞有很多，不单单有管线之间的碰撞，还有一些错误如：排水管从卷帘门下穿过等设计错误；这些错误都可以通过Navisworks检测出来并进行修改，这样也可以提高设计的正确率。
