Inventor 2023发布新功能之——零件设计增强
本文源自公众号：联讯创成
本期的专题交流给大家带来的是Autodesk Inventor 2023新功能推荐——零件设计增强。此次新版本发布的功能增强在零件、部件、草图/工程图等主要方面都有提升。本次分享涉及了多个方面，例如零件标记功能、钣金件增强功能、三维基准目标标注、查找零件中的关系、零件特征尺寸公差。我们将这些内容一一分享给大家。

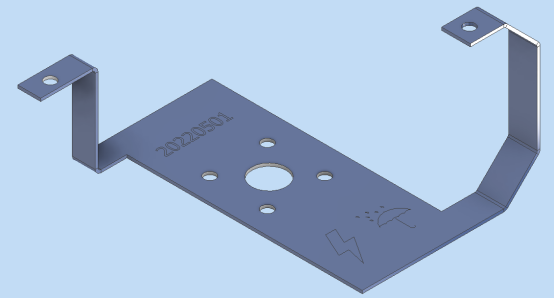

首选要分享的是零件标记功能。其主要功能是可以在零件模型中创建激光标记、蚀刻和雕刻特征。
其次是分享钣金零件的增强功能，例如创建异形板的功能增强，以及钣金展开输出DFX时样条曲线的简化样式。我们就以下面的模型为例，以短视频展示其新功能的应用。

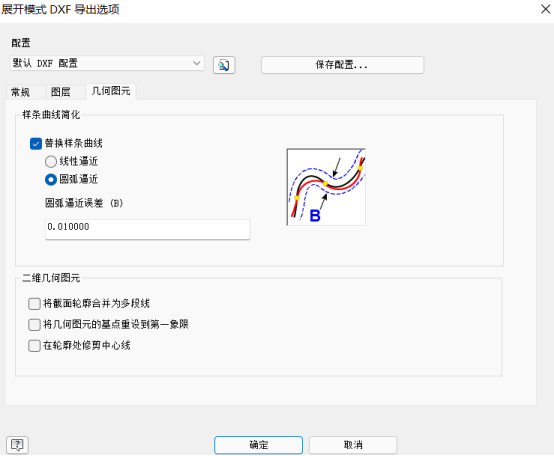

如果钣金件的特征中包含样条曲线，支持在从Inventor导出DXF文件时选择样条曲线的简化模式。

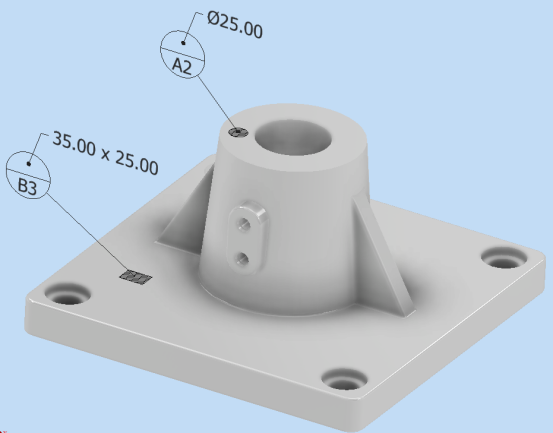

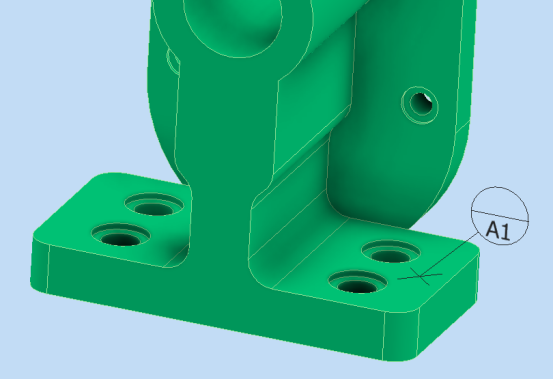

接着我们来介绍，Inventor 2023在基于模型的定义MBD方面，又有新推出了三维模型的“基准目标”的标注。基准目标支持ANSI、GB、ISO、DIN、JIS等多种标准的标注样式。如下方2个图例所示，分别是点、圆和矩形3种基准目标标注样式。

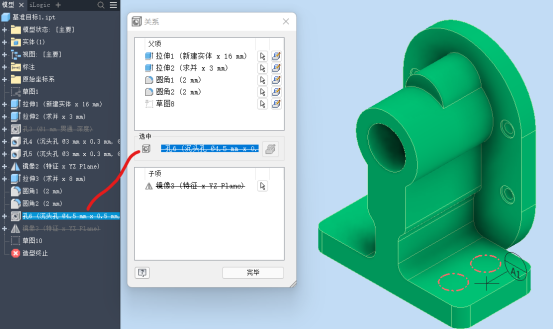

然后，我们来介绍Inventor 2023 的“零件特征关系”，既适用于激活的特征，又适用于被抑制的特征。许多设计实例的模型往往会有很多特征。如果希望查找被抑制的特征有哪些特征相关联，就会用到这个命令。在Inventor的模型浏览树选择该特征，图形界面也会高亮颜色提示。
最后，我们分享的新功能是在零件的拉伸和圆角等特征创建时的距离尺寸添加了尺寸公差功能。如下图例所示
鉴于篇幅所限，如果还要包括其他设计需求要素，可以在文章直接发私，我们会在其他推送中解答。
仅供学习交流 如有侵权请联系删除
