在Inventor中如何使用AutoCAD图层？点进来告诉你！
如果你是从AutoCAD过渡到Inventor的，那么你一定会疑惑要怎么做才能在在Inventor中AutoCAD图层，其实关于这个问题，Autodesk官方已经给出了解答，下面让我们一起来看看！
将AutoCAD文件导入Inventor时，可以选择要转换的图层和要作为转换目标的Inventor文件类型。
根据用户的转换选择，DWG文件中的所选图层将放置在Inventor文件中的一个或多个草图中。
?如果将二维数据转换为Inventor零件文件(.ipt)，几何图元和关联尺寸将都放置在该零件文件中的一个或多个草图中。可以设置图层到草图的映射。
不关联的尺寸以及其他符号和标注不被转换。
?如果将二维数据转换为Inventor工程图文件(.idw)，几何图元和关联尺寸将都放置在该工程图中的一个或多个草图中。可以设置图层到草图的映射。
不关联的尺寸和其他符号、标注将放置在工程图纸中。

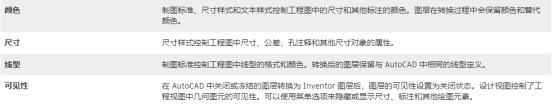

Inventor工程图中元素的显示和可见性由几种方式来进行控制：
在Inventor中打开AutoCAD文件时，图层将：
?与在AutoCAD中的显示完全相同。
?保留与在AutoCAD中相同的定义。
使用“样式编辑器”编辑图层的颜色、线型和可见性特性。
