案例1：某水电站项目是以发电为主，兼顾旅游、生态补偿等综合利用效益的水电工程。装机容量113MW，正常蓄水位相应库容1.35×108m?，校核洪水位相应库容2.054×108m?，调节库容0.176×108m?，属二等大（2）型。该工程采用BIM软件技术开展施工图阶段设计，取得显著成效，减少了缺、错、碰、漏，极大地提高了设计效率。图1泄洪冲沙闸三维结构布置图是在Inventor三维建模平台上，通过泄洪冲沙闸三维模型直接剖切得到的平面图形，可以方便快捷地输出平面施工图。图2泄洪冲沙闸上部结构三维模型是基于Inventor三维建模平台构建的，该模型可以直接输出为*.sat格式，接口导入ANSYS或PKPM程序进行应力、应变受力分析。图3是基于Revit建模平台构建的发电厂房三维模型，该模型可以直接输出为*.sat格式，接口导入Navisworks程序进行碰撞检查，并输出检查报告，指导优化设计。

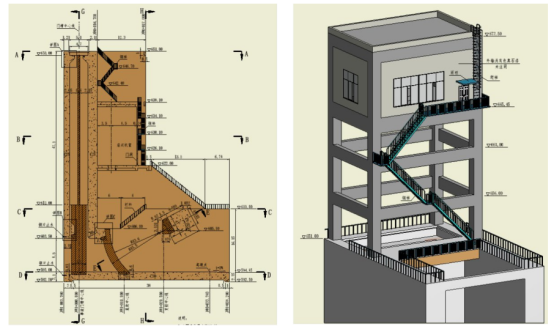

图1泄洪冲沙闸三维结构布置图 图2泄洪冲沙闸上部结构三维模型

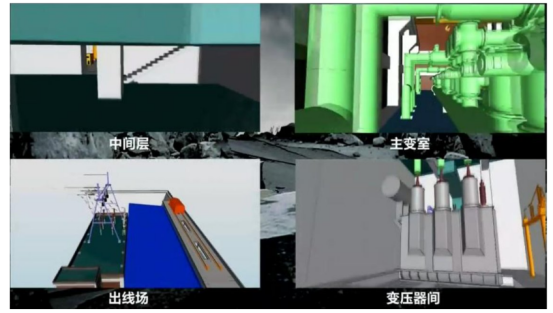

图3 发电厂房三维模型图

案例2：某35kV变电站二期工程占地面积3004.2m?，站内总建筑面积168.8m?，站内道路面积440m?，主干道路宽度均为4m。35kV、10kV均为户外常规布置。主控楼一栋（内设主控室、值班室、通信机房、生活、生产辅助各一间），为单层建筑。主变压器区域预留1台扩建场地，电容器区域预留2台建设场地。

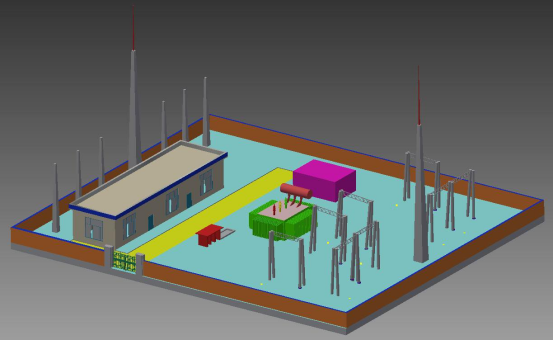

图4 某变电站二期工程总体布置模型

图4某变电站二期工程总体布置模型是基于Inventor三维建模平台构建的，其中建筑物（值班室、场坪、场内道路、消防小室等）及电气设备（出线架、避雷针塔、变压器、电容器）模型均为Inventor平台构建并组装，总体模型可以接口导入Navisworks软件平台，通过相关模块修改表面参数转入Infraworks进行大场景构建，也可以直接运行碰撞检查功能，输出错误评测报告，方便修改。也可以单独把值班室上部结构模型接口输入PKPM等计算型软件展开应力应变分析计算。
